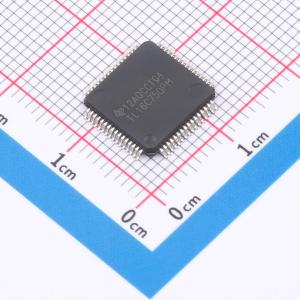

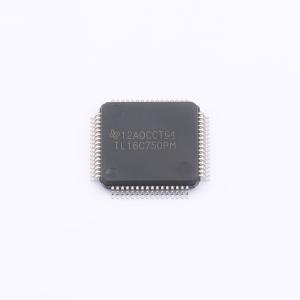

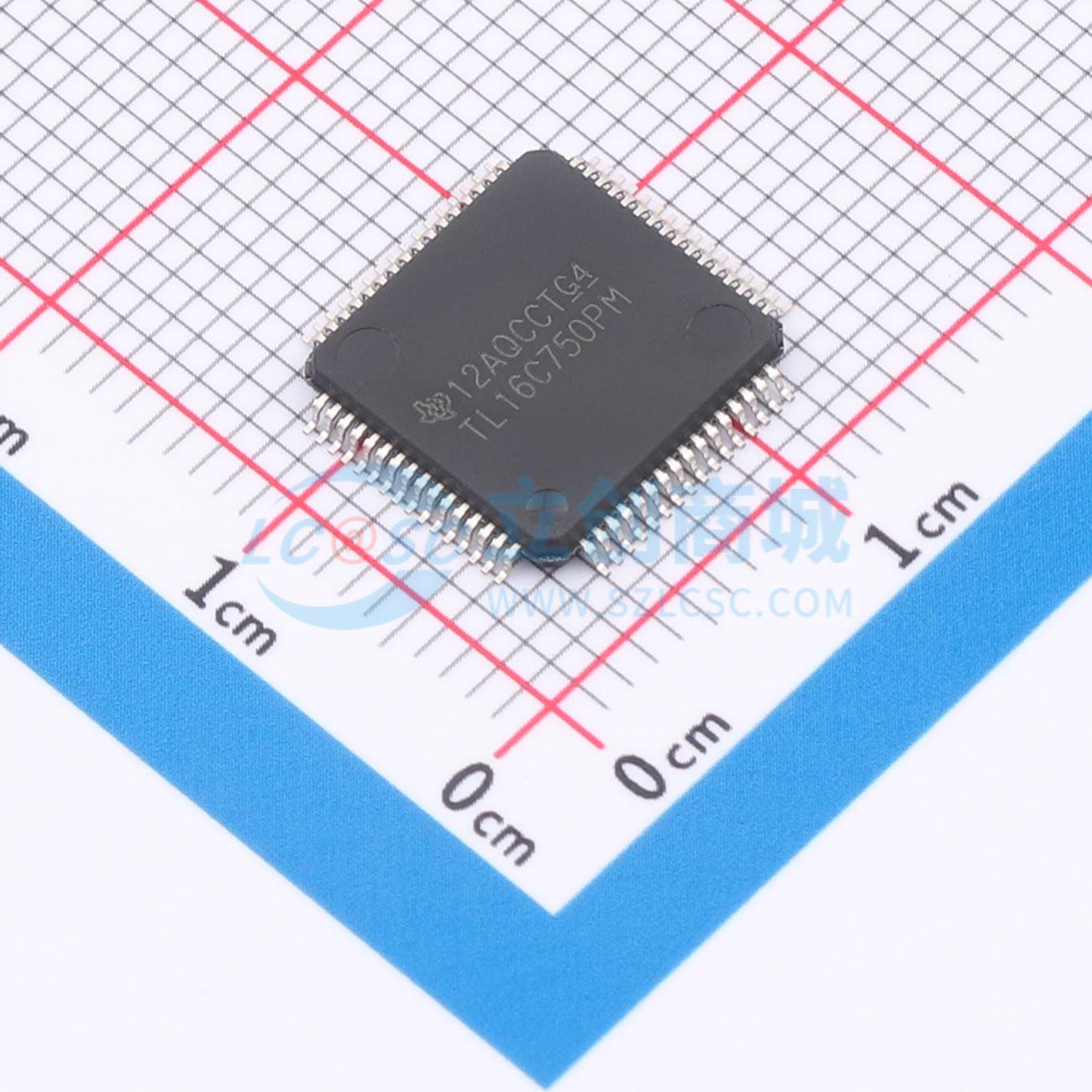

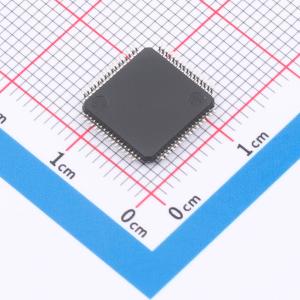

TL16C750PM

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL16C750 具有 64 字节 FIFO、自动流控制、低功耗模式的单路 UART
品牌名称: TI(德州仪器)
商品型号: TL16C750PM
商品编号: C1523647
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	串口最大速率	1Mbps
	工作电压	3V~5.25V
	特性	带自动流量控制；带假起始位检测；带调制解调器控制

商品特性

与现有的TL16C550B/C引脚兼容
可编程16字节或64字节FIFO，以减少CPU中断
可编程自动RTS和自动CTS
在自动CTS模式下，CTS控制发送器
在自动RTS模式下，接收FIFO内容和阈值控制RTS
串行和调制解调器控制输出可直接驱动同一电源下的RJ11电缆
能够运行所有现有的TL16C450软件
复位后，所有寄存器与TL16C450寄存器集相同
最高16 MHz时钟频率，支持最高1 Mbaud操作
在TL16C450模式下，保持和移位寄存器消除了CPU和串行数据之间精确同步的需要
可编程波特率发生器允许将任何输入参考时钟分频为1到(2^16 - 1)，并生成内部±16x时钟
标准异步通信位（起始、停止和奇偶校验）可以添加或删除到串行数据流中
支持5 V和3 V工作电压
寄存器可选睡眠模式和低功耗模式
独立接收时钟输入
独立控制的发送、接收、线路状态和数据集中断
完全可编程的串行接口特性：
- 5位、6位、7位或8位字符
- 偶校验、奇校验或无校验位生成和检测
- 1位、1.5位或2位停止位生成
- 波特率生成（DC至1 Mbits/秒）
错误起始位检测
完整的状态报告功能
三态输出CMOS驱动能力，用于双向数据总线和控制总线
线路断开生成和检测
内部诊断功能：
- 用于通信链路故障隔离的环回控制
- 断开、奇偶校验、溢出和帧错误模拟
完全优先级中断系统控制
调制解调器控制功能（CTS、RTS、DSR、DTR、RI和DCD）
提供44引脚PLCC和64引脚SQFP封装
64引脚SQFP提供工业温度范围选项

	属性	参数值
	商品目录	总线转UART
	串口通道数	1
	FIFO容量	64Byte
	接口类型	-
