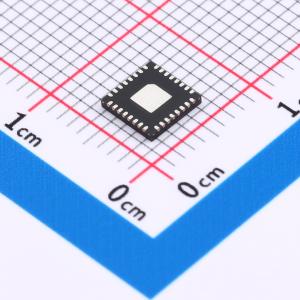

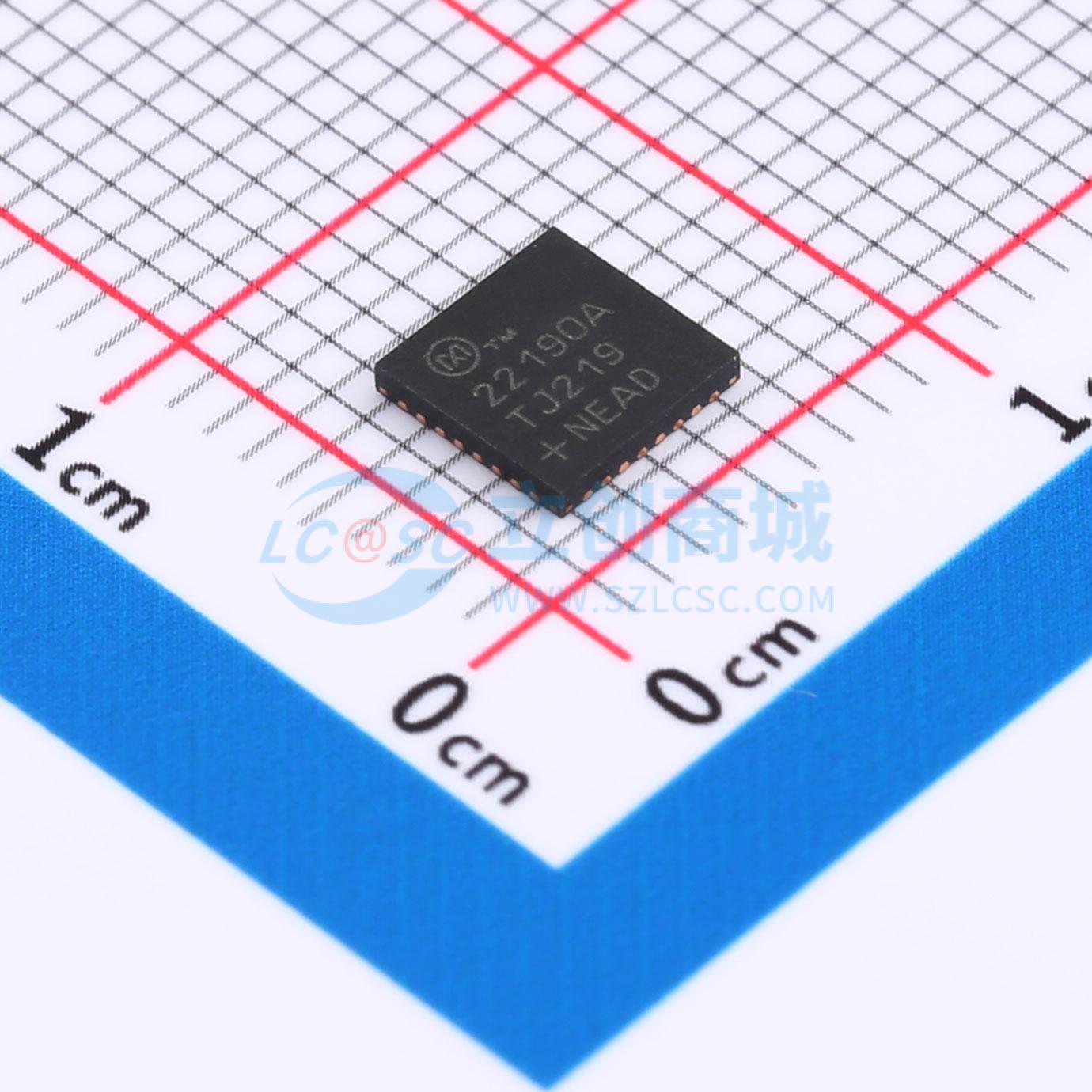

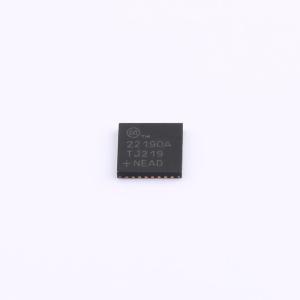

温馨提醒：图片仅供参考，商品以实物为准
MAX22190ATJ+
八通道工业数字输入带诊断功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 八通道工业数字输入，带诊断功能
- 商品型号
- MAX22190ATJ+
- 商品编号
- C1523545
- 商品封装
- TQFN-32-EP(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 通道数 | 8 | |
| 工作电压 | 3V~5.5V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 数据速率 | 10MHz | |
| 采样率 | 1MHz | |
| 静态电流 | 1.2mA |
商品概述
MAX22190是一款符合IEC 61131 - 2标准的工业数字输入设备。MAX22190将8路24V灌电流工业输入转换为与SPI兼容的串行输出，可与3V至5.5V逻辑接口连接。通过一个电流设置电阻，MAX22190可配置为1类、2类或3类输入。每个输入上的第二个阈值检测器可验证接近开关的现场布线情况。当启用断线检测功能时，若输入电流低于断线阈值超过20ms，FAULT输出将置位，同时寄存器标志会被设置。使FAULT引脚置位的其他诊断情况包括：过热、24V现场电源电压过低、24V现场电源缺失、CRC通信错误等。 为了在工业环境中实现稳定运行，每个输入都包含一个可编程毛刺滤波器。每个通道的滤波延迟可独立编程为50µs至20ms之间的8个值之一，也可选择旁路滤波。 MAX22190具有一个4引脚SPI接口，此外还使用LATCH输入来同步多个并行设备的输入数据。 MAX22190的现场侧通过VDD24引脚接受7V至65V的单电源供电。由现场电源供电时，MAX22190通过集成的LDO稳压器产生3.3V输出，除了为MAX22190自身供电外，还可为外部负载提供高达25mA的电流。或者，MAX22190也可由连接到VDD引脚的3.0V至5.5V逻辑侧电源供电。为了实现灵活性，SPI接口可在VL引脚的控制下工作于3.3V或5V逻辑电平。
商品特性
- 高度集成，减少物料清单数量和电路板空间
- 带串行器的8个输入通道
- 可直接由现场电源（7V至65V）供电
- 与3.3V或5V逻辑兼容
- 5mm x 5mm TQFN封装
- 降低功耗和散热
- 精确的输入电流限制器
- 无能耗现场侧LED驱动器
- 具备内置诊断功能的容错设计
- 输入保护至±40V，输入泄漏电流低
- 断线检测功能
- 集成现场电源电压监控器
- 集成过热监控器
- 用于错误检测的5位CRC码生成与传输
- 可配置性支持广泛的应用
- 可配置为符合IEC 61131 - 2标准的1类、2类、3类输入
- 可配置输入电流限制，范围从0.5mA至3.4mA
- 可选输入消抖滤波
- 坚固耐用的设计
- 使用最小1kΩ电阻时，接触式ESD耐受能力为±8kV，空气间隙ESD耐受能力为±15kV
- 使用最小1kΩ电阻时，浪涌耐受能力为±1kV
- 环境工作温度范围为 - 40℃至 + 125℃
应用领域
- 可编程逻辑控制器
- 工业自动化
- 过程自动化
- 楼宇自动化
