温馨提醒：图片仅供参考，商品以实物为准

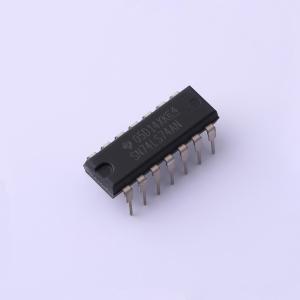

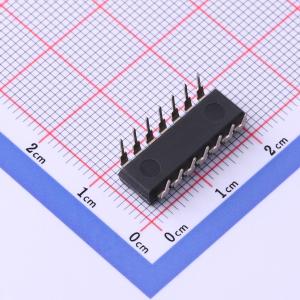

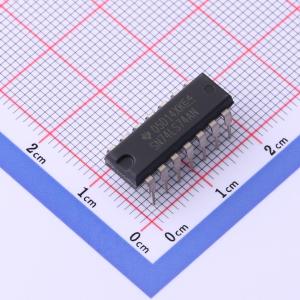

SN74LS74AN
双D型带预置和清除功能的正边沿触发触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS74A 具有预设和清零功能的双通道 D 类上升沿触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS74AN
- 商品编号
- C1523173
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1.564克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.75V~5.25V | |
| 时钟频率(fc) | 33MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 25ns@2.5V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LS系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 静态电流(Iq) | 8mA | |
| 输入电容 | - | |
| 工作温度 | 0℃~+70℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 20ns | |
| 保持时间 | 5ns |
商品概述
该器件包含两个独立的D型正边沿触发触发器，预置端或清零端输入低电平时，无论其他输入电平如何，都会设置或复位输出；当预置和清零处于非激活状态（高电平）时，满足建立时间要求的D输入端数据会在时钟脉冲的正沿传输到输出端；时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联；保持时间间隔过后，D输入端的数据可以改变，不会影响输出端的电平。当预置和清零的低电平接近输入低电平最大值时，无法保证输出电平满足输出高电平的最低要求，且该状态配置不稳定，当预置或清零任意一个回到非激活高电平后，该状态无法持续。提供多种封装类型可选，SN54系列工作温度范围为-55℃~125℃，SN74系列工作温度范围为0℃~70℃。
商品特性
- 内置两个独立的正边沿触发D型触发器
- 带有独立的预置和清零控制端，可独立设置复位输出，不受其他输入影响
- 提供多种封装可选：塑料小外形封装、陶瓷芯片载体封装、扁平封装、塑料和陶瓷双列直插封装
- 最大额定值：电源电压VCC最高为7V，'74、'S74输入电压最高为5.5V，LS74A输入电压最高为7V
- 存储温度范围为-65℃~150℃
