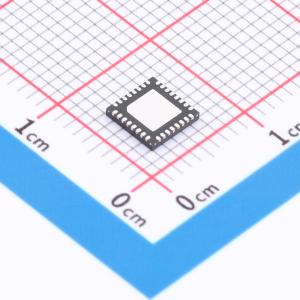

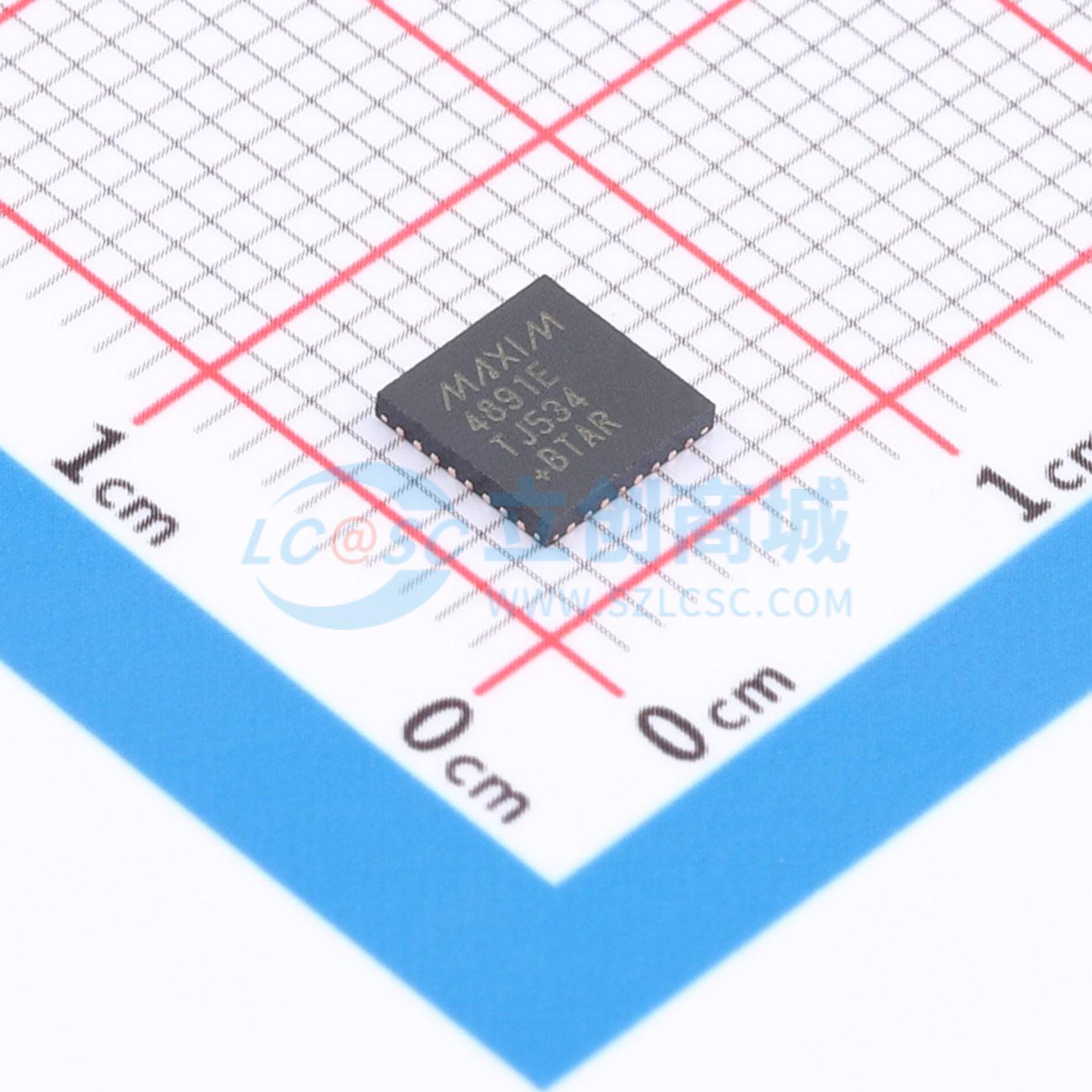

温馨提醒：图片仅供参考，商品以实物为准

MAX4891ETJ+

10/100/1000 Base-T以太网LAN开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 10/100/1000Base-T以太网LAN开关
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4891ETJ+
商品编号: C1522718
商品封装: TQFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

MAX4890/MAX4891/MAX4892 高速模拟开关满足 10/100/1000 Base-T 应用的需求。这些器件可以切换来自两个接口变压器的信号，并将信号连接到单个 10/100/1000 Base-T 以太网物理层，简化了扩展坞设计并降低了制造成本。MAX4890/MAX4891/MAX4892 还可以在板冗余应用中从一个公共接口变压器路由信号到两个不同的板。

MAX4890/MAX4891/MAX4892 开关提供极低的电容和导通电阻，以满足以太网插入损耗和回波损耗规格。MAX4891 和 MAX4892 分别具有一个和三个内置 LED 开关。

MAX4890/MAX4891/MAX4892 采用节省空间的 32 引脚和 36 引脚 TQFN 封装，显著减少了所需 PCB 板面积。这些器件的工作温度范围为 -40°C 至 +85°C。

应用领域

笔记本电脑和底座站
带有以太网接口的服务器和路由器
板级冗余保护
SONET/SDH 信号路由
T3/E3 冗余保护
视频切换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	工作电压	3V~5V
	导通时间(ton)	50ns
	导通电阻(Ron)	6.5Ω

	属性	参数值
	关闭时间(toff)	40ns
	工作温度	-40℃~+85℃
	导通电容(Con)	6.5pF
	带宽	1GHz
	传播延迟(tpd)	150ps
