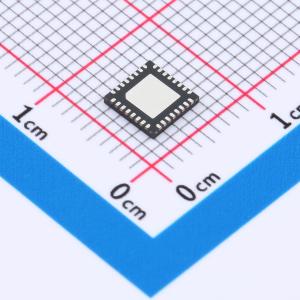

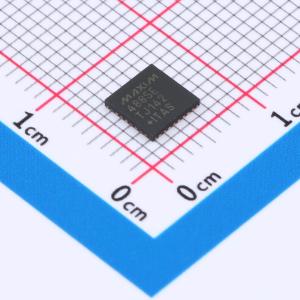

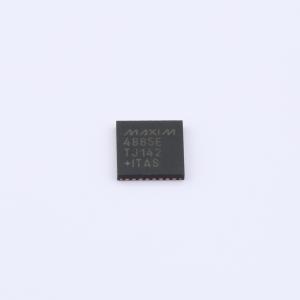

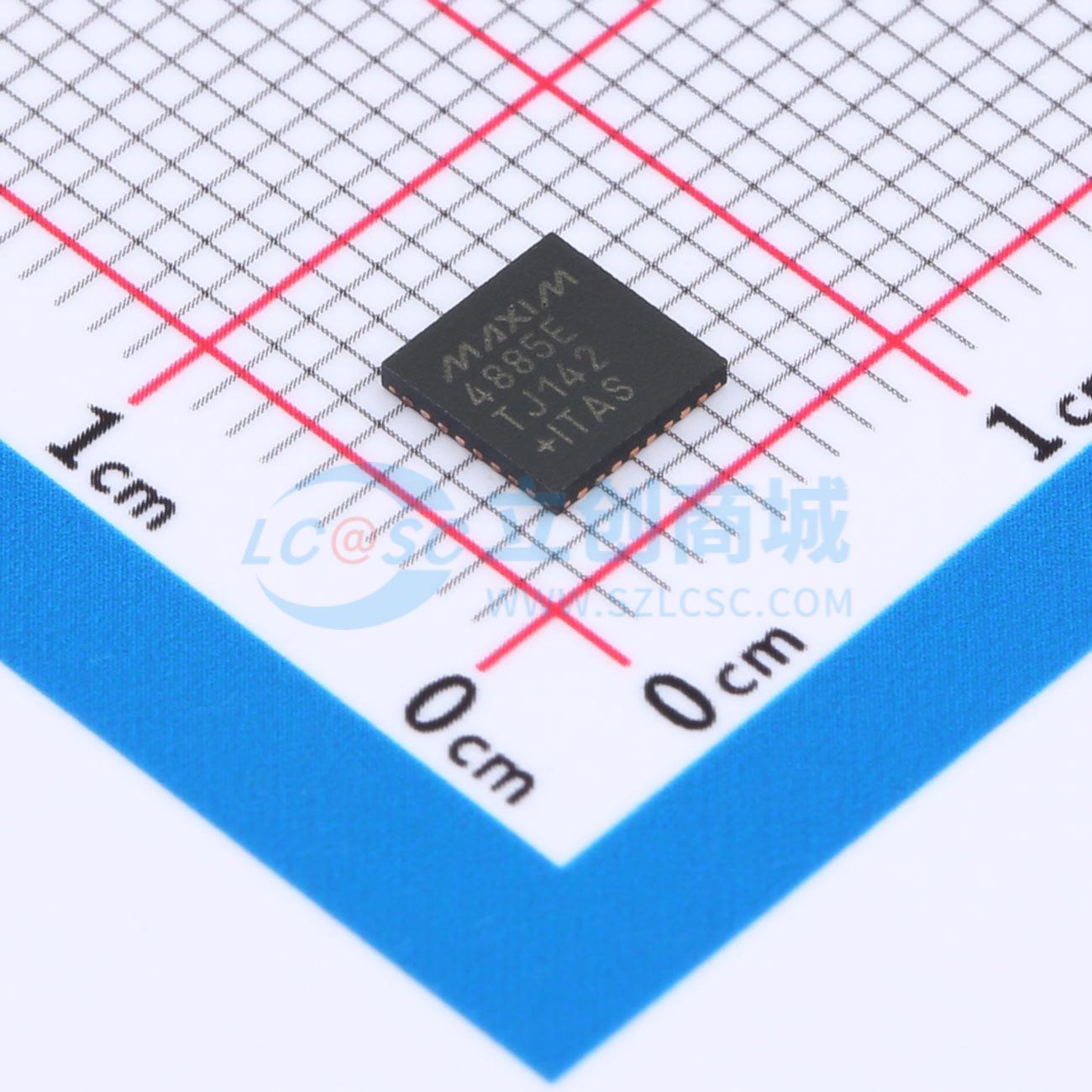

MAX4885ETJ+
完备的VGA 1:2或2:1多路复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 完备的VGA1:2或2:1多路复用器
- 商品型号
- MAX4885ETJ+
- 商品编号
- C1522747
- 商品封装
- TQFN-32-EP(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.468333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 工作电压 | 4.5V~5.5V | |
| 导通时间(ton) | 7us | |
| 导通电阻(Ron) | 5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 100ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 13pF | |
| 带宽 | 350MHz | |
| 传播延迟(tpd) | 100ps |
商品特性
- MAX4885集成了高带宽模拟开关和电平转换缓冲器，可为VGA信号实现完整的1:2或2:1多路复用器。
- 该器件可为RGB、显示数据通道（DDC）以及水平和垂直同步（HSYNC、VSYNC）信号提供切换功能。
- 带有内部电容的低噪声电荷泵可提供升压栅极驱动电压，以改善RGB开关的性能。
- 在1:2多路复用器模式下，HSYNC/VSYNC输入采用电平转换缓冲器，以支持低压CMOS或标准TTL兼容的图形控制器。
- 在2:1多路复用器模式下，HSYNC/VSYNC输入的输出缓冲器被禁用，允许双向信号传输。
- 在两种模式下，DDC信号均被钳位到外部电压，以实现电平转换和保护。
- MAX4885具有5μA关断模式，且外部引脚的人体模型（HBM）静电放电（ESD）保护能力达±8kV。
- MAX4885的工作温度范围为扩展工业级（-40℃至+85℃），采用32引脚、5mm x 5mm TQFN封装。
- +5V单电源供电
- 开漏DDC信号可编程电压钳位
- 低导通电阻（典型值5Ω，R、G、B信号）
- 低导通电容（典型值13pF，R、G、B信号）
- 先断后通式切换，防止电路短路
- 外部引脚具备±8kV HBM ESD保护
- 低电源电流（典型值300μA，禁用电荷泵时低于1μA）
- 节省空间、无铅的32引脚（5mm×5mm）TQFN封装
应用领域
- 笔记本电脑
- 数字投影仪
- 电脑显示器
- 服务器
- KVM切换器
