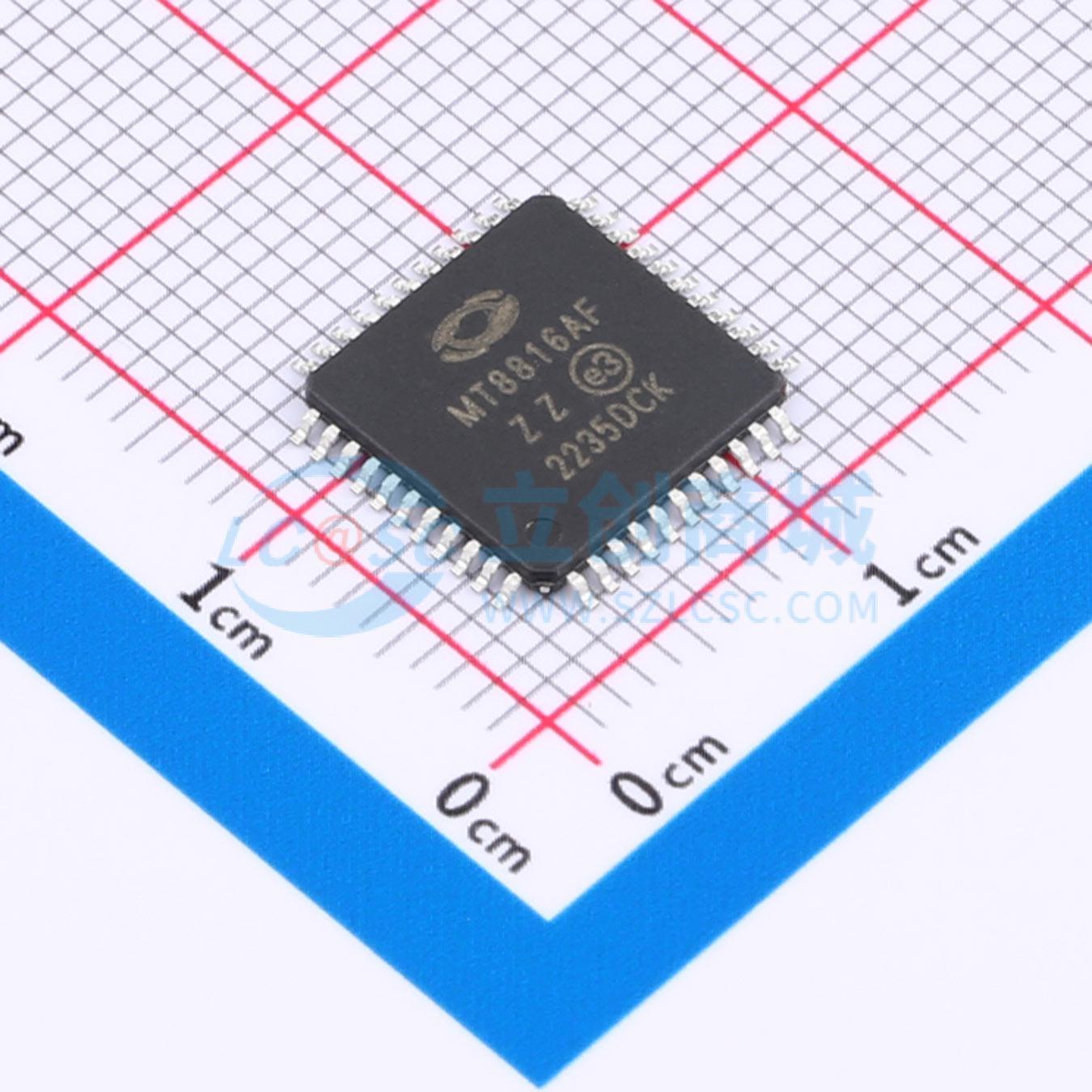

温馨提醒：图片仅供参考，商品以实物为准
MT8816AF1
MT8816 68 x 16 模拟开关阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MT8816 是一个 8x16 的模拟开关矩阵，具有低功耗 ISO-CMOS 技术。它包含一个 7 到 128 线解码器和锁存电路。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MT8816AF1
- 商品编号
- C1522728
- 商品封装
- TQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 8 | |
| 工作电压 | 4.5V~13.2V | |
| 导通电阻(Ron) | 65Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 20pF | |
| 带宽 | 45MHz | |
| 传播延迟(tpd) | 30ns |
商品概述
Zarlink MT8816采用ISOCMOS技术制造，具有低功耗和高可靠性的特点。该器件包含一个8×16的交叉点开关阵列，以及一个7线至128线的解码器和锁存电路。通过选择合适的7位地址，可对128个开关中的任意一个进行寻址。通过向DATA输入端输入逻辑1或0，可控制所选开关的导通或关断。VSS是数字输入的接地参考。模拟信号的范围从VDD到VEE。片选（CS）使交叉点阵列能够级联，以实现矩阵扩展。
商品特性
- 内部控制锁存器和地址解码器
- 建立时间和保持时间短
- 宽工作电压范围：4.5 V至13.2 V
- 具备12Vpp模拟信号处理能力
- 最大导通电阻（RON）65 Ω @ VDD = 12 V，25℃
- 导通电阻变化（ΔRON）≤10 Ω @ VDD = 12 V，25℃
- 全CMOS开关，失真低
- 馈通和串扰极小
- 模拟和数字参考电源相互独立
- 低功耗
- ISO-CMOS技术
应用领域
- 按键系统
- 专用交换机（PBX）系统
- 移动无线电
- 测试设备/仪器仪表
- 模拟/数字多路复用器
- 音频/视频切换
