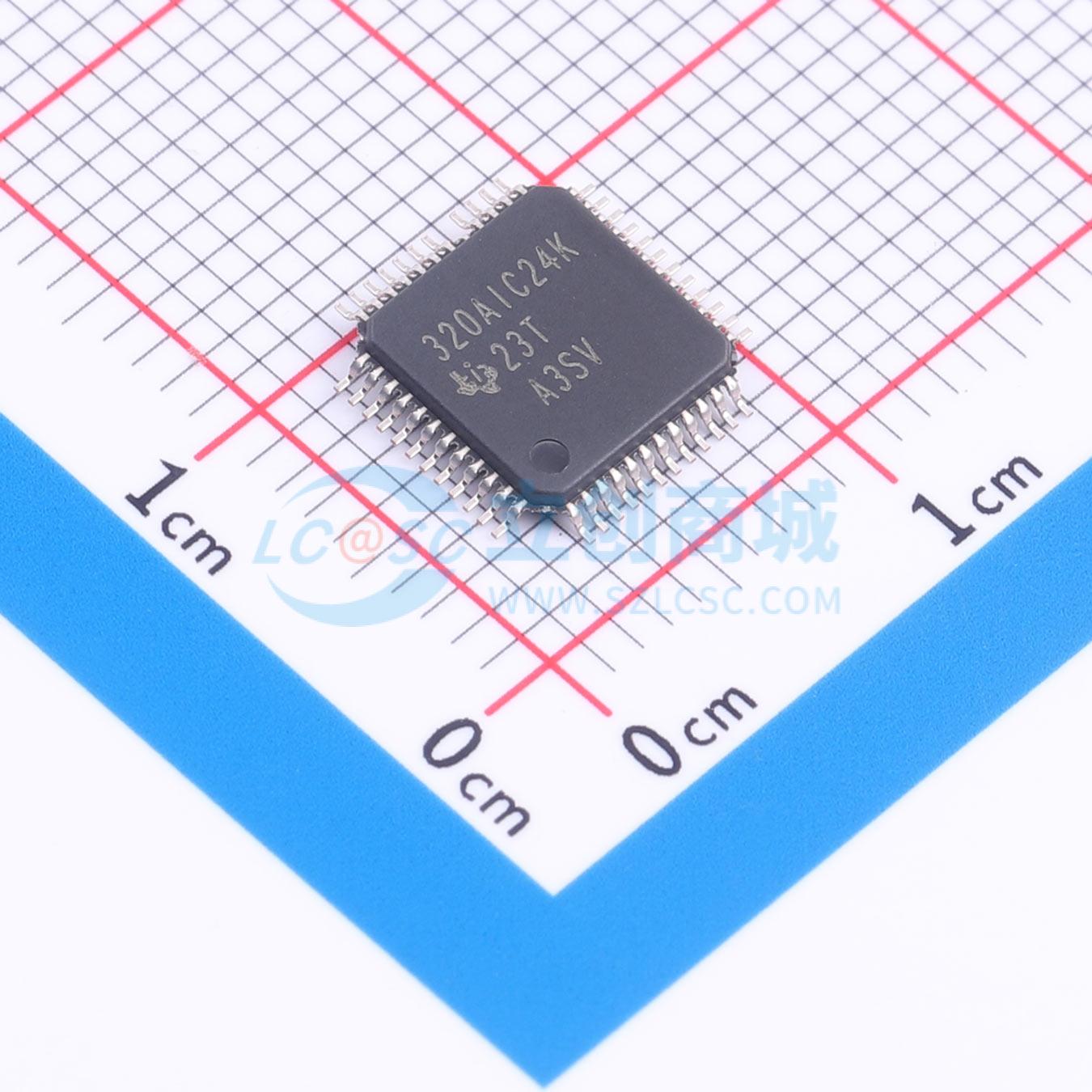

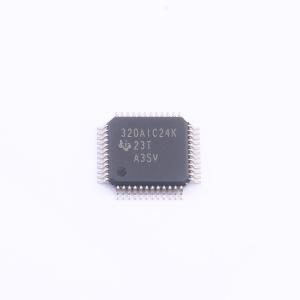

温馨提醒：图片仅供参考，商品以实物为准

TLV320AIC24KIPFB

低功耗、高度集成、可编程16位、26KSPS双通道编解码器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、高度集成的16位、26KSPS双通道编解码器，支持多种数字和模拟接口。
品牌名称: TI(德州仪器)
商品型号: TLV320AIC24KIPFB
商品编号: C1521489
商品封装: TQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.001克(g)

商品概述

TLV320AIC2x是一款低成本、低功耗、高度集成的高性能双声道编解码器。它具备两个16位模数（A/D）通道和两个16位数模（D/A）通道，可通过可编程模拟交叉点连接到手机、耳机、扬声器、麦克风或用户线路。 TLV320AIC2x采用过采样Σ-Δ技术和可编程采样率，实现高分辨率的数模（D/A）和模数（A/D）信号转换。 TLV320AIC2x实现了智能时分复用串行端口（SMARTDM）。SMARTDM端口是一种TDM格式的同步4线串行端口，可与TI DSP（如TMS320C5000、TMS320C6000 DSP平台）和微控制器实现无缝接口。SMARTDM支持连续数据传输模式和即时重新配置编程模式。TLV320AIC2x可与任何基于SMARTDM的设备无缝级联，形成多通道编解码器，且最多可将八个TLV320AIC2x编解码器级联到单个串行端口。 TLV320AIC2x提供灵活的主机端口。主机端口接口是一个两线串行接口，可编程为工业标准I2C或简单的S2C（启停通信协议）。 TLV320AIC2x集成了大多数语音频段应用所需的所有关键功能，包括麦克风前置放大器、手机放大器、耳机放大器、8Ω扬声器驱动器、侧音控制、抗混叠滤波器（AAF）、输入/输出可编程增益放大器（PGA）以及可选的低通IIR/FIR滤波器。 TLV320AIC2x实现了广泛的电源管理功能，包括设备掉电、独立软件控制关闭ADC、DAC、运算放大器和IIR/FIR滤波器（可旁路），以最大限度地节省系统功耗。在3V电源下，TLV320AIC2x每通道仅消耗14.9mW。 TLV320AIC2x可在2.7V至3.6V电源下实现低功耗运行，再加上广泛的电源管理功能，使其非常适合便携式应用，包括无线配件、免提车载套件、VOIP、电缆调制解调器和语音处理。其低群延迟特性使其适用于单通道或多通道主动控制应用。 TLV320AIC2x适用于商业应用，工作温度范围为0℃至70℃，工业应用工作温度范围为 -40℃至85℃。TLV320AIC2xk适用于工业应用，工作温度范围为 -40℃至85℃。

商品特性

立体声16位过采样Σ-Δ A/D转换器
立体声16位过采样Σ-Δ D/A转换器
支持最高100MHz的主时钟，允许将DSP输出时钟用作主时钟
可选的FIR/IIR滤波器，具备旁路选项
可编程采样率高达：
- 使用片上IIR/FIR滤波器时最高26Ksps
- 旁路IIR/FIR时最高104Ksps
片上FIR在13kHz带宽内为ADC产生84dB的信噪比，为DAC产生92dB的信噪比
智能时分复用（SMARTDM）串行端口
- 与DSP的无缝4线接口
- 自动级联检测（ACD）可自动生成主/从设备地址
- 编程模式允许即时重新配置
- 连续数据传输模式可最小化位时钟速度
- 支持每个设备采用不同的采样率
- 涡轮模式可最大化位时钟，实现更快的数据传输，并允许多个串行设备共享同一总线
- 最多允许八个设备连接到单个串行端口
主机端口
- 两线接口 – 可选I2C或S2C
差分和单端模拟输入/输出
内置模拟功能：
- 模拟和数字侧音
- 抗混叠滤波器（AAF）
- 可编程输入和输出增益控制（PGA）
- 麦克风/手机/耳机放大器
- AIC20/21/20K内置8Ω扬声器驱动器
- 具备硬件/软件掉电模式的电源管理，30μV
独立软件控制ADC和DAC掉电
与常见的TMS320 DSP系列和微控制器电源完全兼容
- 1.65V - 1.95V数字核心电源
- 1.1V - 3.6V数字I/O
- 2.7V - 3.6V模拟电源
内部参考电压（Vref）
二进制补码数据格式
测试模式，包括数字回环和模拟回环

应用领域

无线配件
免提车载套件
VOIP
电缆调制解调器语音处理

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	音频接口芯片
	类型	编解码器
	接口类型	I2C

	属性	参数值
	采样率	-
	工作电压	-
	工作温度	-40℃~+85℃
