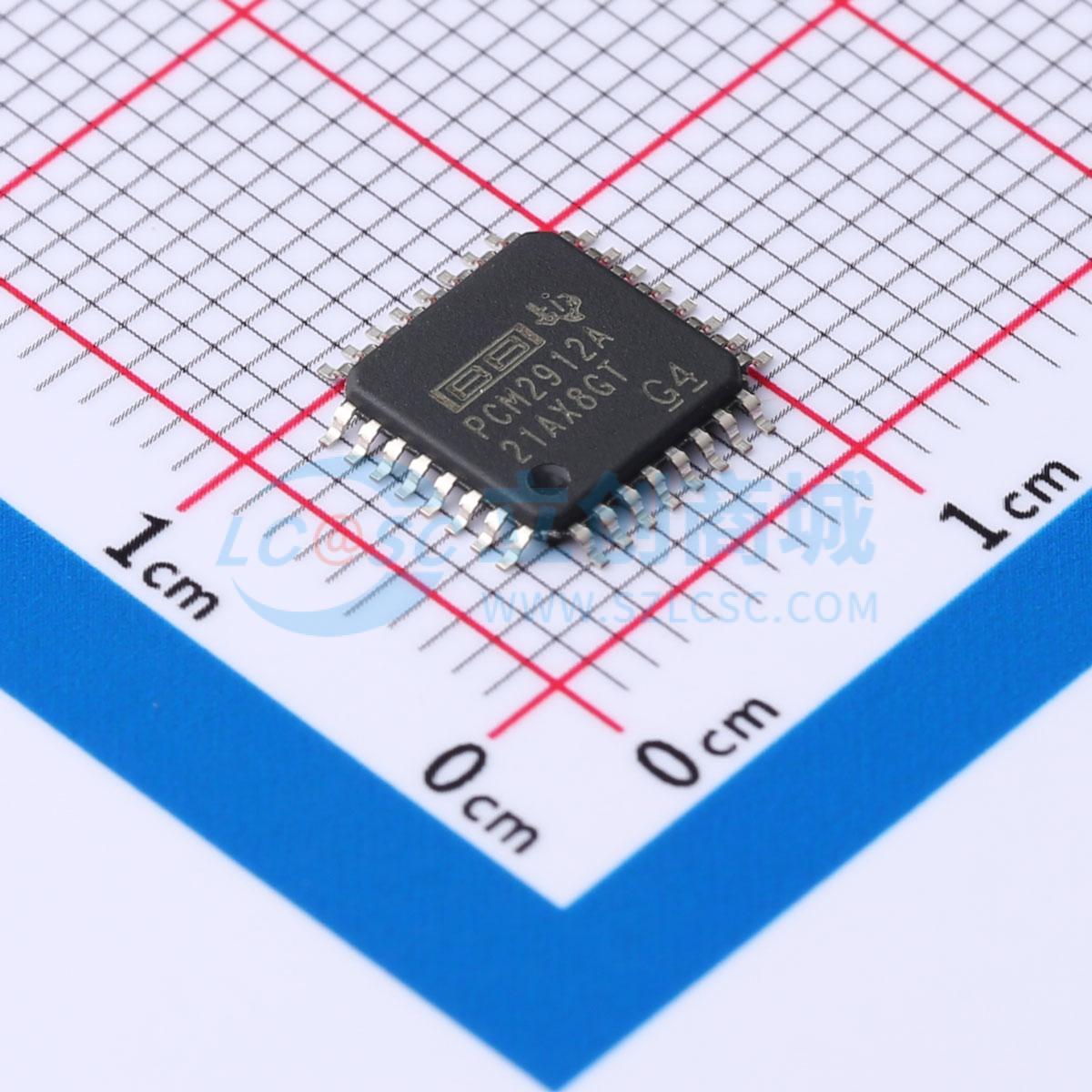

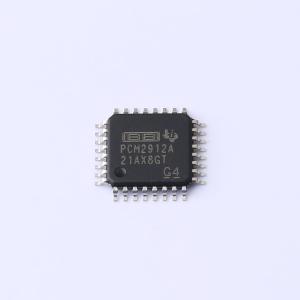

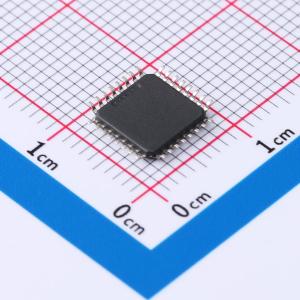

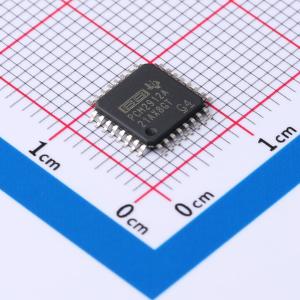

PCM2912APJT

PCM2912A是一款单芯片USB立体声音频编解码器，具备符合USB 2.0标准的全速协议控制器和适用于耳机应用的模拟前端（AFE）功能。 该USB协议控制器无需软件代码即可工作，但可根据需求修改USB描述符。PCM2912A采用SpAct™架构，这是一种独特的系统，可从USB数据包数据中恢复音频时钟。带有SpAct的片上模拟PLL可实现独立的播放和录制采样率，且时钟抖动较低。

• 片上USB接口：
• 具备全速收发器
• 完全符合USB 2.0规范
• 通过USB-IF认证
• 部分可编程描述符
• 用于播放的自适应同步传输
• 用于录制的异步同步传输
• 总线供电
• 16位Δ-Σ ADC和DAC
• 在V_BUS = 5 V时的模拟性能：总谐波失真加噪声（THD + N）：0.01% – 信噪比（SNR）：92 dB 动态范围：90 dB
• 抽取数字滤波器通带波纹：±0.05 dB 阻带衰减：-65 dB
• 单端电压输入
• 包含抗混叠滤波器
• 包含数字高通滤波器（HPF）
• 麦克风偏置、麦克风放大器和输入可编程增益放大器（PGA）
• 带耳机输出的立体声DAC
• 在V_BUS = 5.0 V时的模拟性能：总谐波失真加噪声（THD+N）：0.01%（R_L > 10 kΩ） 总谐波失真加噪声（THD+N）：0.02%（R_L = 32 Ω） 信噪比（SNR）：92 dB 动态范围：90 dB 输出功率（PO）：13 mW（R_L = 32 Ω） 输出功率（PO）：25 mW（R_L = 16 Ω）
• 过采样数字滤波器
• 通带波纹：±0.1 dB
• 阻带衰减：–43 dB
• 单端电压输出
• 包含模拟低通滤波器（LPF）
• 侧音可编程增益放大器（PGA）、输出可编程增益放大器（PGA）和耳机放大器
• 多功能：– 暂停、播放和录制状态标志 – 麦克风放大器、静音和增益控制 无噗声/咔嗒声噪声
• 单电源：典型值5 V（VBUS）
• 封装：32引脚TQFP

• USB耳机
• USB耳机
• USB扬声器
• 具备USB功能的消费音频产品
• USB音频接口盒
• USB监控视频会议系统
