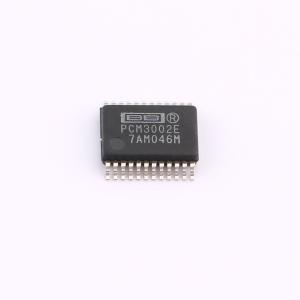

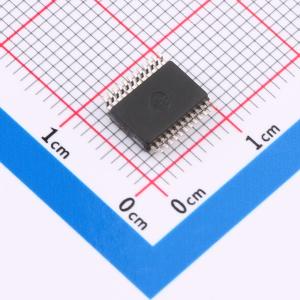

PCM3002E

PCM3002和PCM3003是低成本单芯片立体声音频编解码器（模数和数模转换器），具有单端模拟电压输入和输出。 ADC和DAC采用64倍过采样的∆-Σ调制。ADC包含一个数字抽取滤波器，DAC包含一个8倍过采样的数字内插滤波器。DAC还包括数字衰减、去加重、无限零检测和软静音功能，构成一个完整的子系统。PCM3002和PCM3003支持左对齐（ADC）和右对齐（DAC）格式，而PCM3002还支持其他格式，包括I²S数据格式。 PCM3002和PCM3003提供一种掉电模式，可独立控制ADC和DAC。 PCM3002和PCM3003采用高度先进的CMOS工艺制造，采用24引脚SSOP封装。PCM3002和PCM3003适用于各种对成本敏感且要求高性能的消费类应用。 PCM3002的可编程功能由软件控制。PCM3003的功能由硬件控制，包括去加重、掉电和音频数据格式选择。

• 单片20位∆Σ ADC和DAC
• 16/20位输入/输出数据
• 软件控制：PCM3002
• 硬件控制：PCM3003
• 立体声ADC：单端电压输入、抗混叠滤波器、64倍过采样、高性能、总谐波失真加噪声（THD+N）：–86 dB、信噪比（SNR）：90 dB、动态范围：90 dB
• 立体声DAC：单端电压输出、模拟低通滤波器、64倍过采样、高性能、总谐波失真加噪声（THD+N）：–86 dB、信噪比（SNR）：94 dB、动态范围：94 dB
• 特殊功能（PCM3002、PCM3003）：数字去加重：32 kHz、44.1 kHz、48 kHz，掉电：ADC/DAC独立控制
• 特殊功能（PCM3002）：数字衰减（256级）、软静音、数字环回、四种可选音频数据格式
• 采样率：4 kHz至48 kHz
• 单3 V电源供电
• 小封装：SSOP - 24

• 数码摄像机（DVC）应用
• 数码照相机（DSC）应用
• 便携式/移动音频应用
