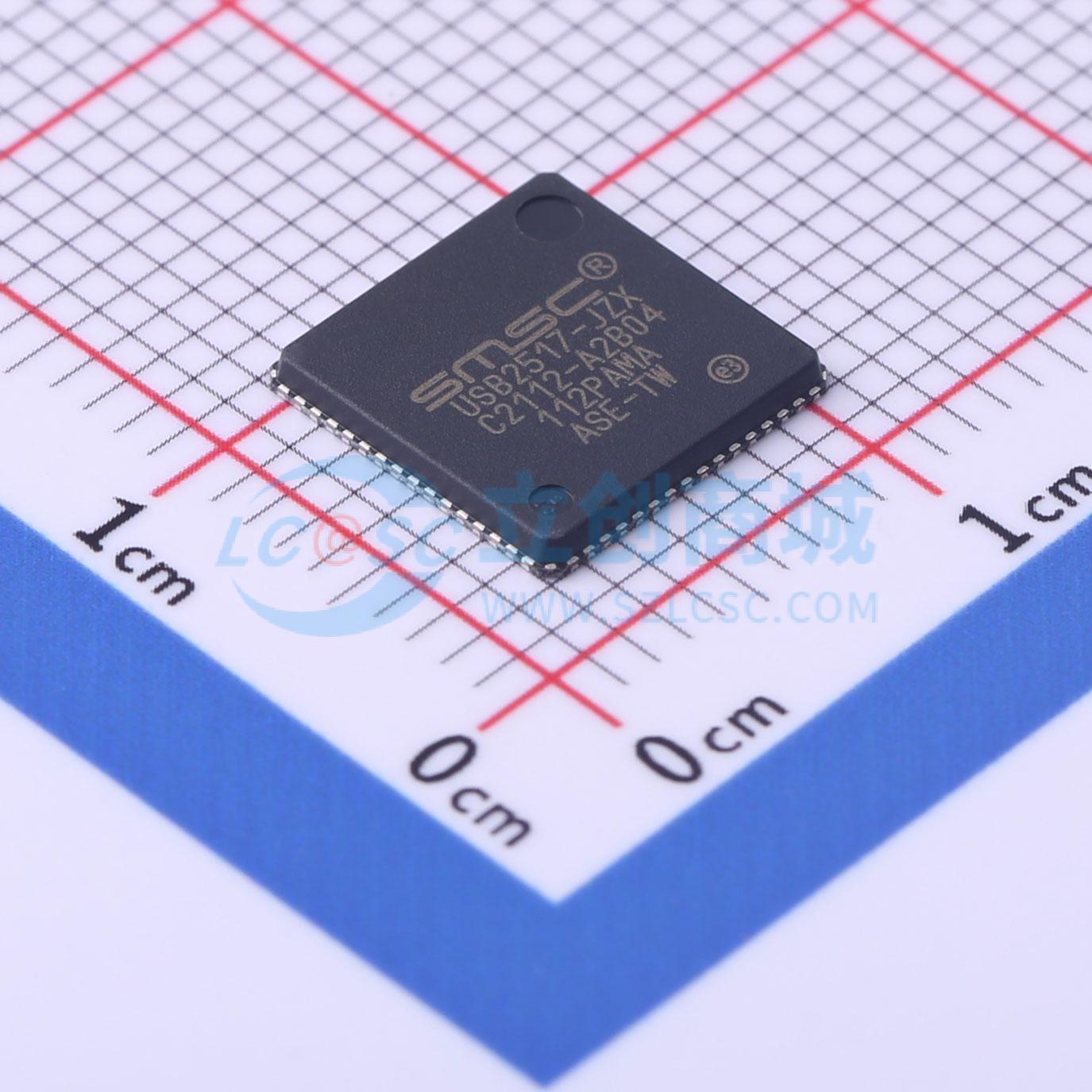

温馨提醒：图片仅供参考，商品以实物为准

USB2517-JZX

USB 2.0 Hi-Speed 7-Port Hub Controller

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 7端口集线器，支持低速、全速和高速USB设备。完全符合USB 2.0规范。
品牌名称: MICROCHIP(美国微芯)
商品型号: USB2517-JZX
商品编号: C1521556
商品封装: QFN-64-EP(9x9)
包装方式: 托盘
商品毛重: 1.654克(g)

商品参数

商品概述

7端口集线器是一种低功耗、OEM可配置的多事务转换器（MTT）集线器控制器IC，具有7个下游端口，适用于嵌入式USB解决方案。该7端口集线器完全符合USB 2.0规范，并可以作为全速集线器或全速/高速集线器连接到上游端口。7端口集线器支持所有启用的下游端口上的低速、全速和高速（如果作为高速集线器运行）设备。

具有7个下游端口的集线器控制器IC。高性能多事务转换器MultiTRAK技术为每个端口提供一个事务转换器。通过单个串行I2C EEPROM或SMBus从端口提供增强的OEM配置选项。64引脚（9x9毫米）QFN，符合RoHS标准的封装。支持商业（0℃至+70℃）和工业（-40℃至+85℃）温度范围。

低功耗操作。全面电源管理，支持对每个下游端口进行单独或组合的电源控制。片上电源复位（POR）。内部1.8V电压调节器。完全集成的USB端接和上拉/下拉电阻。板载24MHz晶体驱动器、振荡器或外部24MHz时钟输入。USB主机/设备速度指示器。每个端口3色LED驱动器指示USB主机和设备连接的速度——高速（480 Mbps）、全速（12 Mbps）、低速（1.5 Mbps）。增强的电磁干扰抑制和静电放电保护性能。

应用领域

液晶显示器和电视
多功能USB外设
PC主板
机顶盒、DVD播放器、DVR/PVR
打印机和扫描仪
PC媒体驱动托盘
移动集线箱
移动PC底座
嵌入式系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB集线器
	类型	集线器
	USB协议版本	USB 2.0
	数据速率	480Mbps

	属性	参数值
	工作电压	3.3V；1.8V
	存储器接口	I2C
	通道数	7
