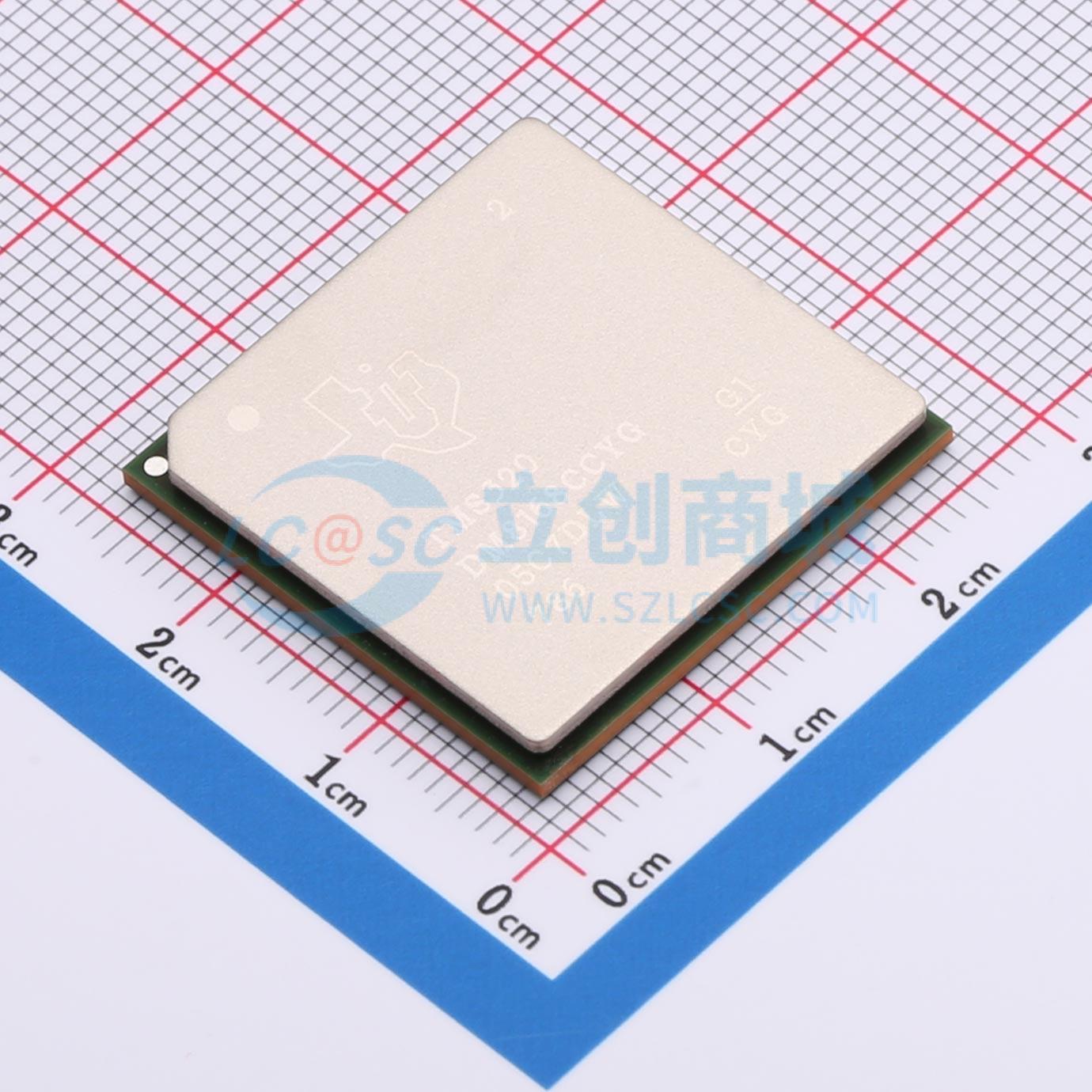

TMS320DM8168CCYG2

DM816x DaVinci™视频处理器是高度集成的、可编程平台，它利用TI 的DaVinci™技术来满足下列应用的处理需求：视频编码、解码、转码和速率转换、视频安全、视频会议、视频基础设施、媒体服务器、和数字标牌。 凭借全集成化混合处理器解决方案所具有的极大灵活性，该器件使得OEM 和ODM 制造商能够将拥有稳健的操作系统支持、丰富的用户界面以及高处理性能的设备迅速投放市场。此器件将可编程视频及音频处理与1 个高度集成的外设集组合在一起。 该器件的关键之处在于多达3 个高分辨率视频和成像协处理器(HDVICP2)。每个协处理器能够执行一个单个1080p60 H.264 编码或解码、或者多个较低分辨率或帧速率的编码和解码。另外，也可完成多通道HD至HD 或HD 至SD 代码转换以及多重编码。凭借可同时处理1080p60 数据流的能力，TMS320DM816x器件成为了一款适合当今苛刻的HD 视频应用要求的强大解决方案。 可编程性由一个具有NEON™扩展的ARM® Cortex™-A8 RISC CPU，TI C674x VLIW 浮点DSP 内核，以及高分辨率视频和成像协处理器提供。ARM®使得开发人员能够将控制功能与在DSP 和协处理器上进行编程的音频和视频算法分离开来，从而降低了系统软件的复杂程度。支持NEON™浮点扩展的ARM®Cortex™-A8 32 位RISC 处理器包括：32K 字节(KB) 指令高速缓存；32KB 数据高速缓存；256KB L2 高速缓存；48KB 公共ROM和64

• 高性能DaVinci™视频处理器
• ARM® Cortex™-A8 RISC处理器高达1.35GHz
• C674x超长命令字(VLIW) 数字信号处理器(DSP)高达1.125GHz
• 高达9000每秒处理百万条指令(MIPS) 和6750每秒百万个浮点运算(MFLOPS)
• 顺序、双发射、超标量体系结构处理器内核
• NEON™多媒体架构，支持整数和浮点（符合VFPv3-IEEE754标准）
• Jazelle®运行时间编译器目标(RCT) 执行环境
• 32K字节指令和数据高速缓存
• 256K字节L2高速缓存
• 64K字节RAM，48K字节启动ROM
• 64个通用寄存器（32位）
• 六个ALU（32位和40位）功能单元
• 每2个时钟2 SP x SP → DP
• 每3个时钟2 SP x DP → DP
• 每4个时钟2 DP x DP → DP
• 定点乘法支持2个32 x 32位乘法，4个包括复数乘法的16 x 16位乘法，或者8个8 x 8位乘法
• C674x 2级存储器架构
• 32K字节一级程序(L1P) 和一级数据(L1D) RAM和高速缓存
• 256K字节L2统一映射RAM和高速缓存
• 系统内存管理单元（系统MMU）
• 将C674x DSP和EMDA任务控制块(TCB) 内存存取映射到系统地址
• 512k字节片上内存控制器(OCMC) RAM
• 介质控制器
• 管理HDVPSS和HDVICP2模块
• 多达3个可编程高清视频图像协处理(HDVICP2) 引擎
• 编码、解码、转码操作
• H.264，MPEG2，VC1，MPEG4 SP和ASP
• SGX530 3D图形引擎（只在DM8168和DM8166器件上提供）
• 每秒提供多达30 MTriangle
• 通用型可扩缩渲染引擎
• Direct3D®移动，OpenGL® ES 1.1和2.0，OpenVG™1.1, OpenMax™ API支持
• 高级几何DMA驱动型操作
• 可编程HQ图像抗混叠处理
• 字节序
• ARM，DSP指令和数据
• 小端序
• HD视频处理子系统(HDVPSS)
• 2个165MHz HD视频捕捉通道
• 每个通道可被分成双8位捕捉通道
• 2个165MHz HD视频显示通道
• 一个16位，24位，30位通道和一个16位通道
• 同步安全数码卡(SD) 和HD模拟输出
• 具有物理层(PHY)（具有高达165MHz像素时钟的HDCP）的数字高清数字多媒体接口(HDMI)1.3发射器
• 三个图形层
• 双32位DDR2和DDR3 SDRAM接口
• 支持高达DDR2-800和DR3-1600的内存
• 总共最多8个x8器件
• 2GB总地址空间
• 动态内存管理器(DMM)
• 可编程多区域内存映射和交错
• 实现了高效2D成组存取
• 支持0°，90°，180°，或者270°取向的平铺对象和镜像
• 优化了交错存取
• 1个PCI Express®具有集成PHY的(PCIe®) 2.0端口
• 具有1条或者2条5.0GT/s线道的单一端口
• 可配置为根联合体或者端点
• 具有集成PHY的穿行ATA (SATA) 3.0 Gbps控制器
• 至2个硬盘驱动的直接接口
• 来自多达32个入口的硬件辅助本机命令队列(NCQ)
• 支持端口乘法器和基于命令的交换
• 两个10Mbps，100Mbps和1000Mbps以太网MAC (EMAC)
• 与IEEE 802.3标准兼容（只适用于3.3V IO）
• MII和GMII媒介独立接口
• 管理数据IO (MDIO) 模块
• 具有集成型PHY的双USB 2.0端口
• USB 2.0高度和全全速客户端
• USB 2.0高速、全全速和低速主机
• 支持端点0 - 15
• 通用内存控制器(GPMC)
• 8位和16位复用地址和数据总线
• 多达6种芯片选择（每个芯片选择引脚具有高达256M字节的地址空间）
• 到NOR闪存、NAND闪存（具有BCH和汉明错误码检测功能）、SRAM和伪SRAM的无缝接口
• 位于GPMC外部的错误定位器模块(ELM) 负责提供用于NAND的高达16位和512字节的硬件ECC
• 针对到FPAG，CPLD，ASIC等接口的灵活异步协议控制
• 增强型直接内存存取(EDMA) 控制器
• 4个传输控制器
• 64个独立的DMA通道和8个QDMA通道
• 7个32位通用定时器
• 1个系统安全装置定时器
• 3个可配置的UART，IrDA和CIR模块
• 具有调制解调器(Modem) 控制信号的UART0
• 支持高达3.6864Mbps的UART
• SIR，MIR，FIR (4.0 MBAUD)，和CIR
• 1个具有4种芯片选择的40MHz串行外设接口(SPI)
• SD和SDIO串行接口（1位和4位）
• 双集成电路间（I2C总线®) 端口
• 3个多通道音频串口
• 一个六串化器发送和接收端口
• 2个双串化器发送和接收端口
• 针对SDIF和PDIF的DIT功能（所有端口）
• 多通道缓冲串行端口(McBSP)
• 发送和接收时钟高达48MHz
• 2个时钟区和2个串行数据引脚
• 支持时分复用(TDM)，I2S，和相似格式
• 实时时钟(RTC)
• 一次或者周期性中断生成
• 多达64个通用IO (GPIO) 引脚
• 片上ARM® ROM引导加载程序(RBL)
• 电源、复位、和时钟管理
• SmartReflex™技术（二级）
• 7个独立内核电源域
• 针对子系统和外设的时钟启用和禁用控制
• 可兼容IEEE - 1149.1 (JTAG) 和IEEE - 1149.7(cJTAG)

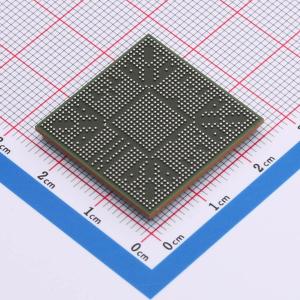

• 1031引脚无铅型BGA封装（CYG后缀），0.65mm焊球间距
• Via Channell™技术使得能够采用0.8mm设计规则
• 40nm CMOS工艺技术
• 3.3V单端LVCMOS I/O（除了1.5V上的DDR3，1.8V上的DDR2，1.8V上的DEV_CLKIN）

• 视频编码、解码、转码和速率转换
• 视频安全
• 电视会议
• 视频基础设施
• 媒体服务器
• 数字标牌
