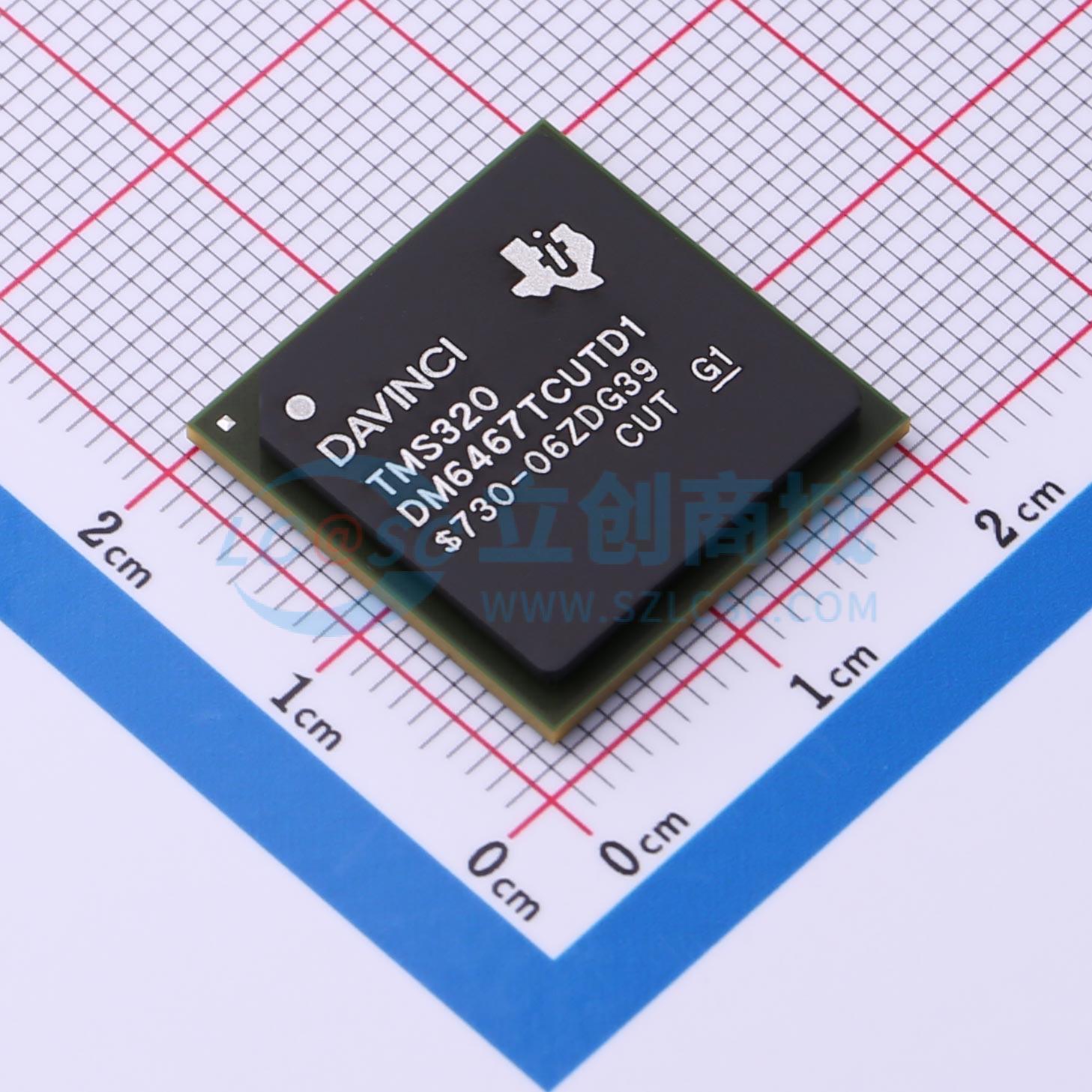

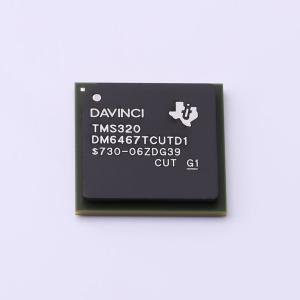

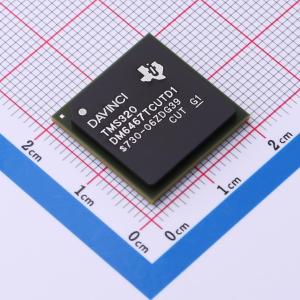

TMS320DM6467TCUTD1

数字媒体片上系统

描述: TMS320DM6467T 数字媒体片上系统
品牌名称: TI(德州仪器)
商品型号: TMS320DM6467TCUTD1
商品编号: C1520555
商品封装: FCBGA-529
包装方式: 托盘
商品毛重: 2.09克(g)

商品特性

1-GHz C64x+ 时钟频率
500-MHz ARM926EJ-S 时钟频率
每周期八个32位C64x+指令
8000 C64x+ MIPS
完全软件兼容C64x / ARM9
提供工业温度器件
高级超长指令字（VLIw）TMS320C64x+ DSP内核
八个高度独立的功能单元
- 六个ALU（32/40位），每个支持每时钟周期单个32位、双16位或四8位算术运算
- 两个乘法器支持每时钟周期四个16 x 16位乘法（32位结果）或八个8 x 8位乘法（16位结果）
支持非对齐的加载存储架构
64个32位通用寄存器
指令打包减少代码大小
所有指令条件化
额外的C64x+7m增强功能
- 保护模式操作
- 异常支持，用于错误检测和程序重定向
- 硬件支持模数循环操作
C64x+指令集特性
- 字节可寻址（8/16/32/64位数据）
- 8位溢出保护
- 位字段提取、设置、清除
- 规范化、饱和、位计数
- 紧凑的16位指令
- 支持复数乘法的额外指令
C64x+ L1/L2内存架构
- 32K字节L1P程序RAM/缓存（直接映射）
- 32K字节L1D数据RAM/缓存（二路组关联）
- 128K字节L2统一映射RAM/缓存（灵活的RAM/缓存分配）
ARM926EJ-S内核
- 支持32位和16位（Thumb模式）指令集
- DSP指令扩展和单周期MAC
- ARM Jazelle技术
- 嵌入式ICE-RT逻辑，用于实时调试
ARM9内存架构
- 16K字节指令缓存
- 8K字节数据缓存
- 32K字节RAM
- 8K字节ROM
嵌入式跟踪缓冲区（ETB11），带4KB内存，用于ARM9调试
字节序：ARM和DSP均为小端
双可编程高清视频图像协处理器（HDVICP）引擎
- 支持多种编码、解码和转码操作
- H.264, MPEG2, VC1, MPEG4 SP/ASP
150-MHz视频端口接口（VPIF）
- 两个8位SD（BT.656）、单个16位HD（BT.1120）或单个原始（8/10/12位）视频捕获通道
- 两个8位SD（BT.656）或单个16位HD（BT.1120）视频显示通道
视频数据转换引擎（VDCE）
- 水平和垂直下采样
- 色度转换（4:2:2 ↔ 4:2:0）
两个传输流接口（TSIF）模块（一个并行/串行和一个仅串行）
- TSIF用于MPEG传输流
- 同时支持同步或异步输入/输出流
- 绝对时间戳检测
- PID过滤器，带有7个PID过滤表
- 对应的时钟参考生成器（CRGEN）模块，用于系统时钟恢复
外部存储器接口（EMIFs）
- 最高400-MHz 32位DDR2 SDRAM存储控制器，具有512M字节地址空间（1.8-V I/O）
- 异步16位宽EMIF（EMIFA），具有128M字节地址范围
- Flash存储器接口
  - NOR（8/16位宽数据）
  - NAND（8/16位宽数据）
增强型直接内存访问（EDMA）控制器（64个独立通道）
- 可编程默认突发大小
10/100/1000 Mb/s以太网MAC（EMAC）
- 符合IEEE 802.3标准（仅3.3-V I/O）
- 支持MII和GMII媒体独立接口
- 管理数据I/O（MDIO）模块
带集成2.0 PHY的USB端口
- USB 2.0高速/全速客户端
- USB 2.0高速/全速/低速主机（迷你主机，支持一个外部设备）
32位，66-MHz，3.3 V外围组件互连（PCI）主/从接口
- 符合PCI规范2.3
两个64位通用定时器（每个可配置为两个32位定时器）
一个64位看门狗定时器
三个可配置的UART/IrDA/CIR模块（一个带调制解调器控制信号）
- 支持最高1.8432 Mbps UART
- SIR和MIR（0.576 MBAUD）
- CIR，带可编程数据编码
一个带两个片选的串行外设接口（SPI）
主/从互集成电路（I2C总线）
两个多通道音频串行端口（McASPs）
- 一个四路串行发送/接收端口
- 一个单路DIT发送端口，用于S/PDIF
32位主机端口接口（HPI）
VLYNQ接口（FPGA接口）
两个脉冲宽度调制器（PwM）输出
ATA/ATAPI接口（ATA/ATAPI-6规范）
最多33个通用I/O（GPIO）引脚（与其他设备功能复用）
片上ARM ROM引导加载程序（RBL）
ARM/DSP独立的节能模式
灵活的PLL时钟发生器
IEEE-1149.1（JTAG）边界扫描兼容

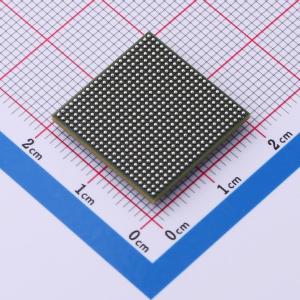

529引脚无铅BGA封装（CUT后缀），0.8毫米球间距，0.09微米/7层Cu金属工艺（CMOS）
3.3-V和1.8-V I/O，1.3-V内部
应用：
- 视频编码/解码/转码/转速率
- 数字媒体
- 网络媒体编码/解码
- 视频成像
- 视频基础设施
- 视频会议

应用领域

视频编码/解码/转码/转率
数字媒体
网络媒体编码/解码
视频成像
视频基础架构
视频会议

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	-
