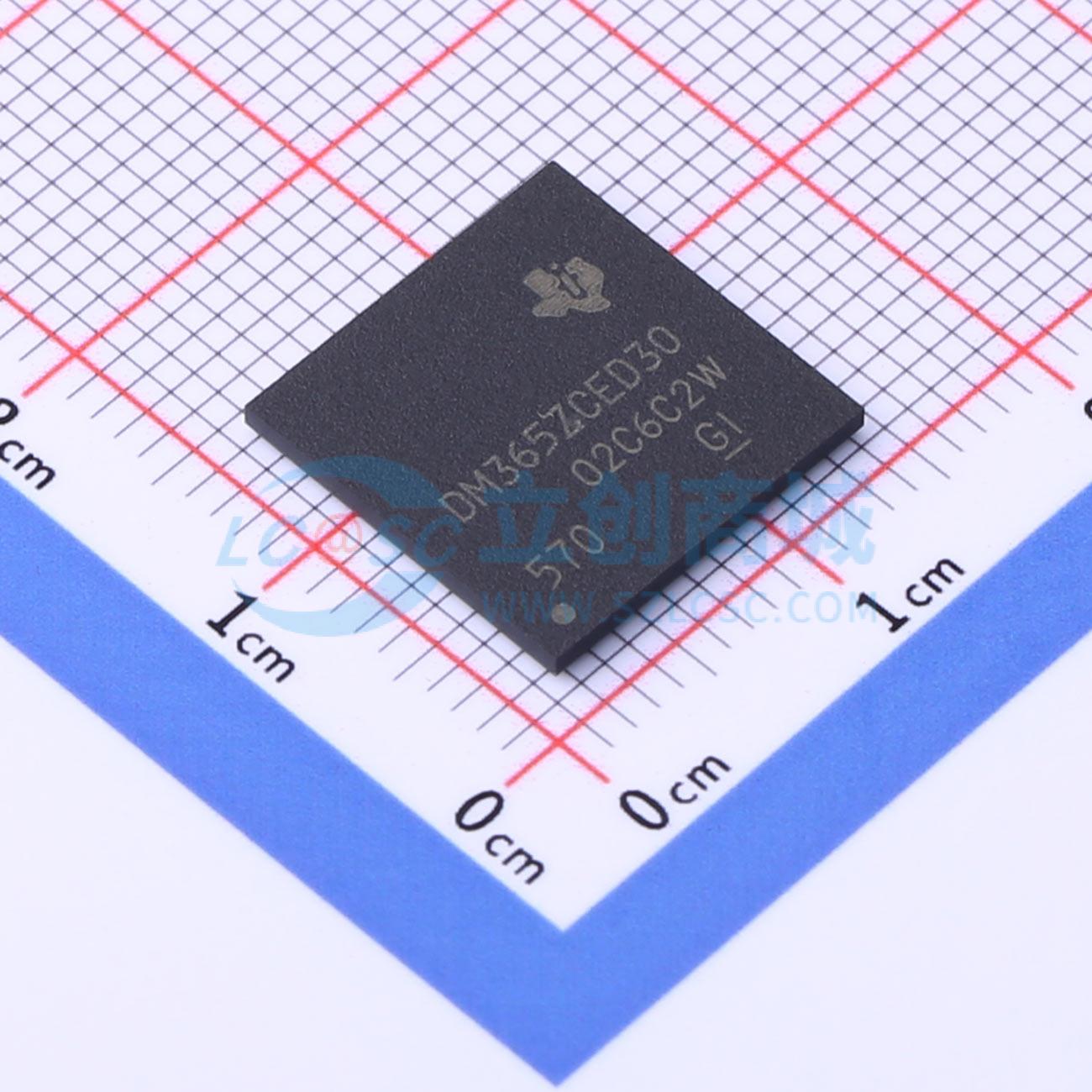

温馨提醒：图片仅供参考，商品以实物为准

TMS320DM365ZCED30

DaVinci 数字媒体处理器

描述: TMS320DM365 DaVinci 数字媒体处理器
品牌名称: TI(德州仪器)
商品型号: TMS320DM365ZCED30
商品编号: C1520526
商品封装: NFBGA-338
包装方式: 托盘
商品毛重: 2.8克(g)

商品参数

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)

	属性	参数值
	CPU最大主频	300MHz

商品概述

TMS320DM365是一款数字媒体片上系统，可支持开发者在数字视频设计中实现最高720p 30fps的H.264视频处理，支持多种视频格式，集成了丰富的外设，可降低系统设计成本。

商品特性

提供216MHz、270MHz、300MHz多种ARM926EJ-S内核时钟频率版本，最高时钟频率可达300MHz
完全兼容ARM9软件，支持32位和16位指令集，包含DSP指令扩展和单周期MAC，支持相关技术，内置实时调试逻辑
ARM9存储器架构包含16K字节指令缓存、8K字节数据缓存、32K字节RAM、16K字节ROM，采用小端模式
内置两个视频图像协处理器引擎，支持多种编码解码操作，216MHz版本最高支持D1处理，270MHz、300MHz版本最高支持720p处理，支持H.264、MPEG4、MPEG2、MJPEG、JPEG、WMV9/VC1多种格式
内置硬件人脸检测引擎，视频处理子系统前端集成实时图像处理硬件IPIPE
配置图像缩放引擎，可支持1/16×到8×的图像缩放，支持独立的水平/垂直控制，可提供两路同时输出
内置IPIPE接口，包含图像传感器接口、CMOS成像器接口，16位并行模拟前端接口最高支持120MHz，可无缝连接常用视频解码器，支持BT.601/BT.656/BT.1120数字YCbCr 4:2:2（8位/16位）接口
集成直方图模块、镜头畸变校正模块、硬件3A统计收集模块
视频处理子系统后端内置硬件屏上显示，复合NTSC/PAL视频编码器输出，支持8位/16位YCC输出，最高支持24位RGB888数字输出，配置3个数模转换器用于高清模拟视频输出，内置LCD控制器，支持BT.601/BT.656数字YCbCr 4:2:2（8位/16位）接口
集成模数转换器、电源管理与实时时钟子系统，自带实时时钟
内置16位主机端口接口，10/100Mb/s以太网媒体访问控制器，符合IEEE 802.3标准，支持媒体独立接口，包含管理数据I/O模块
支持按键扫描、语音编码
内置外部存储器接口，支持DDR2和mDDR SDRAM，16位宽总线，最大256MB地址空间，I/O电压1.8V；支持异步16位/8位宽外部存储器接口，支持多种闪存接口：8位/16位宽NAND、最大16MB NOR闪存、SRAM、16位宽OneNAND
支持两张多媒体卡/安全数字卡/安全数字输入输出卡，支持SmartMedia/xD闪存卡
内置增强直接存储器访问控制器，具备64个独立通道
内置集成2.0高速物理层的USB端口，支持USB 2.0高速设备、USB 2.0高速主机、USB On-The-Go模式
集成四个64位通用定时器，每个可配置为两个32位定时器，内置一个64位看门狗定时器，两个UART接口，其中一个高速UART支持RTS和CTS流控制
五个串行端口接口SPI每个都带两个片选，一个主/从I2C总线，一个多通道缓冲串行端口，支持I2S、AC97音频编解码器接口、软件实现S/PDIF、标准语音编解码器接口、SPI主模式、直接连接T1/E1成帧器、时分多路复用模式、128通道模式
四个脉宽调制器输出，四个实时输出，最多支持104个通用输入输出引脚，引脚与其他器件功能复用
支持8种不同启动模式，片上ARM ROM启动引导程序支持从多种介质启动，支持可配置节电模式，引脚对引脚和软件兼容DM368
300MHz版本可提供扩展温度范围-40℃~85℃，I/O电压为3.3V和1.8V，核心电压为1.2V/1.35V
采用65nm工艺制程，采用338引脚球栅阵列封装，球间距0.65mm
支持晶体或外部时钟输入，常用频率为19.2MHz、24MHz、27MHz或36MHz，内置灵活的PLL时钟发生器，支持IEEE-1149.1边界扫描调试，内置4K字节嵌入式跟踪缓冲区，ARM可读取器件修订ID

应用领域

数字视频设计开发
