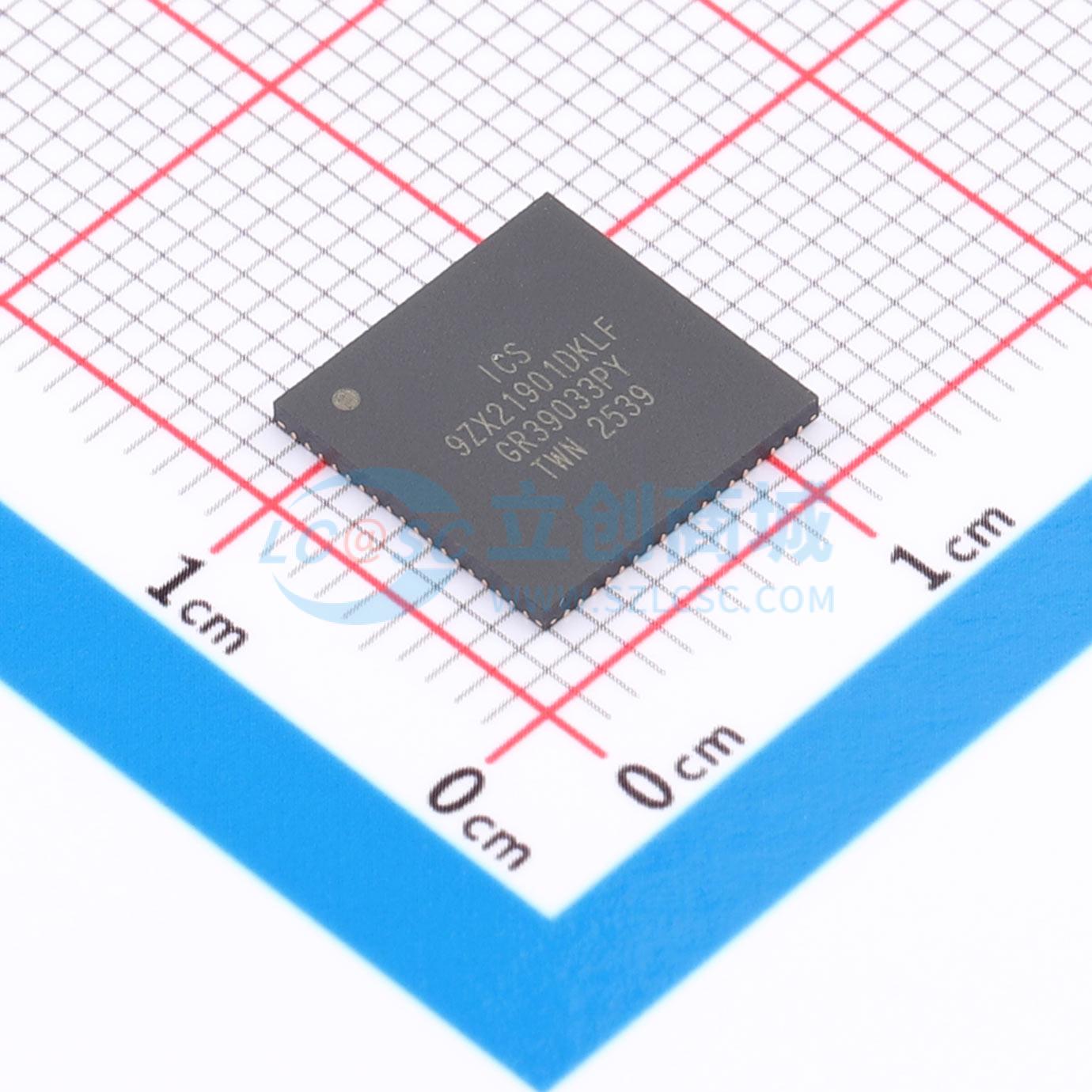

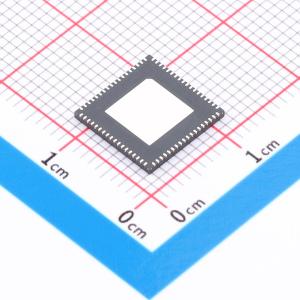

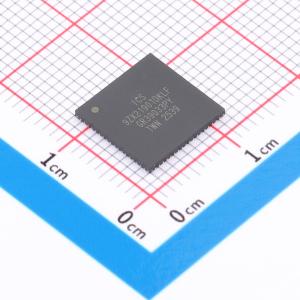

9ZX21901DKLF

9ZX21901D是一款适用于英特尔Purley及更新平台的第二代DB1900Z差分缓冲器。该器件向后兼容9ZX21901C，同时大幅提升了相位抖动性能。固定的外部反馈可确保关键QPI/UPI应用的低漂移。在旁路模式下，9ZX21901D可提供高达400MHz的输出。

• 支持的PCIe时钟架构：
  • 公共时钟（CC）
  • 独立参考无展频（SRNS）
  • 独立参考独立展频（SRIS）
• 输出特性：
  • 19对HCSL输出
• 关键规格：
  • 周期至周期抖动：<50ρs
  • 输出间偏斜：<50ρs
  • 输入至输出延迟：固定为0 ps
  • 输入至输出延迟变化：<50ρs
  • 相位抖动：PCIe Gen4 <0.ι5ps rms
  • 相位抖动：UPI 9.6GB/s <0.1 ps rms
  • 固定反馈路径；输入至输出延迟为0ps
  • 9个可选SMBus地址；多个器件可共享同一SMBus段
  • 8个专用OE#引脚；输出的硬件控制
  • PLL或旁路模式；PLL可对输入时钟进行去抖动处理
  • 可选PLL带宽；可将下游PLL的抖动峰值降至最低
  • PLL工作模式的硬件或软件控制；通过软件模式更改模式无需重启电源
  • 支持扩频；跟踪扩频输入时钟以降低EMI
  • SMBus接口；可禁用未使用的输出
  • 100MHz和133.33MHz PLL模式；支持旧版QPI
  • 72-QFN 10×10 mm封装；电路板占用空间小

• 服务器
• 存储设备
• 网络设备
