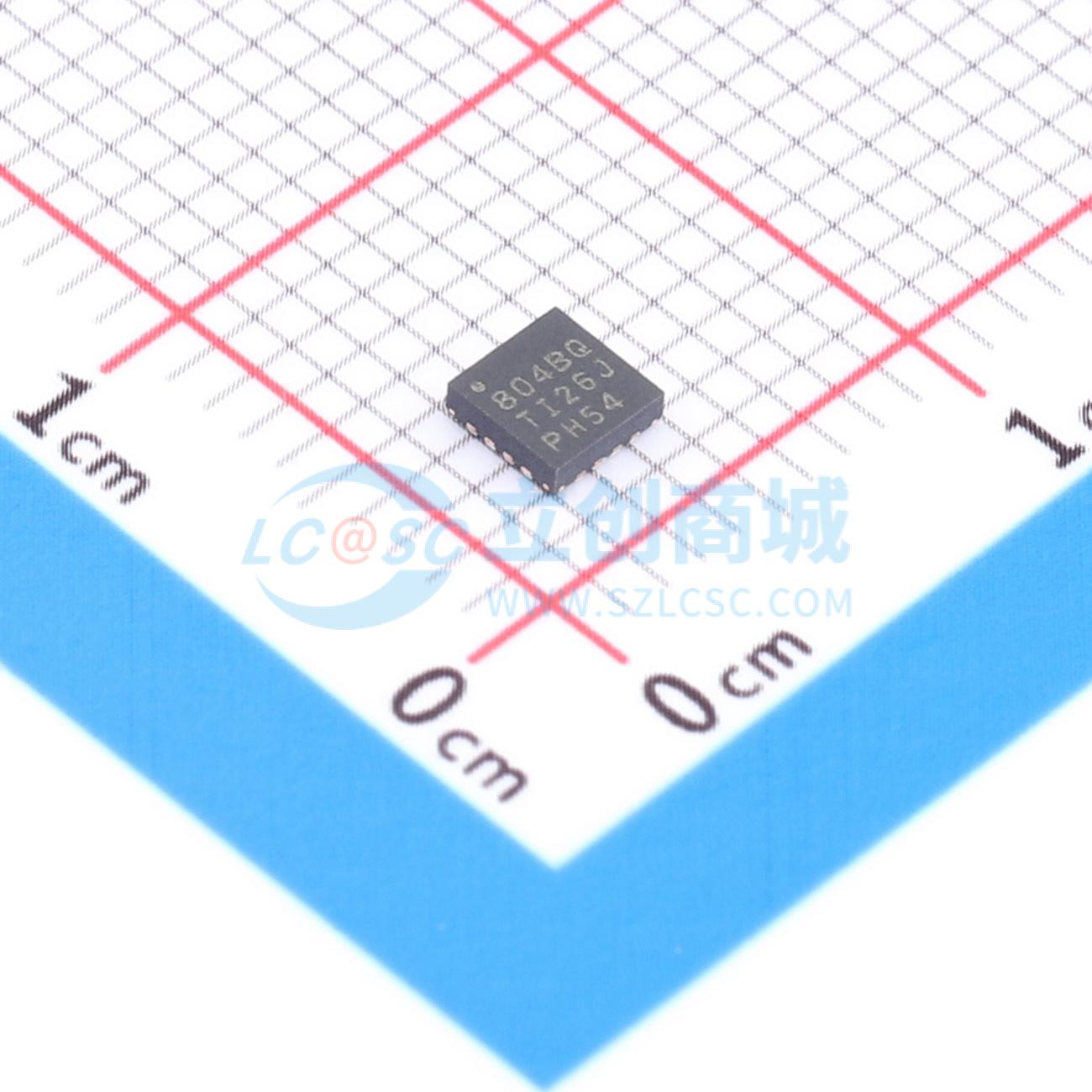

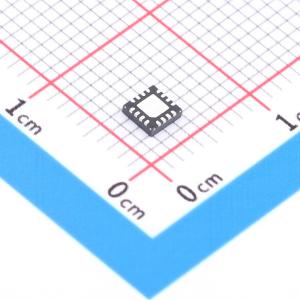

LMK00804BQWRGTTQ1

1路至4路高性能LVCMOS扇出缓冲器和电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMK00804B-Q1 汽车类、1.5V 至 3.3V、1 至 4 高性能 LVCMOS 扇出缓冲器和电平转换器
品牌名称: TI(德州仪器)
商品型号: LMK00804BQWRGTTQ1
商品编号: C1520152
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LMK00804B-Q1 是一款高性能时钟扇出缓冲器和电平转换器，通过可接受差动或单端输入的两个可选输入之一提供最多四种LVCMOS/LVTTL 输出（3.3V、2.5V、1.8V 或1.5V 电平）。时钟使能输入在内部同步，以便在时钟使能端子被置为有效或无效时，消除输出上的欠幅脉冲或毛刺脉冲。禁用时钟后，输出将保持逻辑低电平状态。LMK00804B-Q1 也能在四个收发器之间分配低抖动时钟，并提高级联毫米波雷达系统中的总体目标检测率和分辨率。

商品特性

下列性能符合AEC-Q100 标准：器件温度等级1： -40°C 至 +125°C ，TA
支持1.5V 至3.3V 电平范围的四路LVCMOS/LVTTL 输出
附加抖动：在40MHz 时为0.1ps RMS（典型值）
本底噪声：在40MHz 时为–168dBc/Hz（典型值）
输出频率：350MHz（最大值）
输出偏斜：35ps（最大值）
器件间偏移：550ps（最大值）
两个可选输入
CLK_P、CLK_N 组合可接受LVPECL、LVDS、HCSL、SSTL、LVHSTL 或LVCMOS/LVTTL
LVCMOS_CLK 可接受LVCMOS/LVTTL
同步时钟使能端
核心/输出电源：
- 3.3V/3.3V
- 3.3V/2.5V
- 3.3V/1.8V
- 3.3V/1.5V
封装：16 引脚VQFN

应用领域

高级驾驶辅助系统(ADAS)
前向式远距离雷达
中等/短距离雷达
超短距离雷达

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	350MHz
	输出通道数	4

	属性	参数值
	工作电压	1.5V~3.3V
	工作温度	-40℃~+125℃
