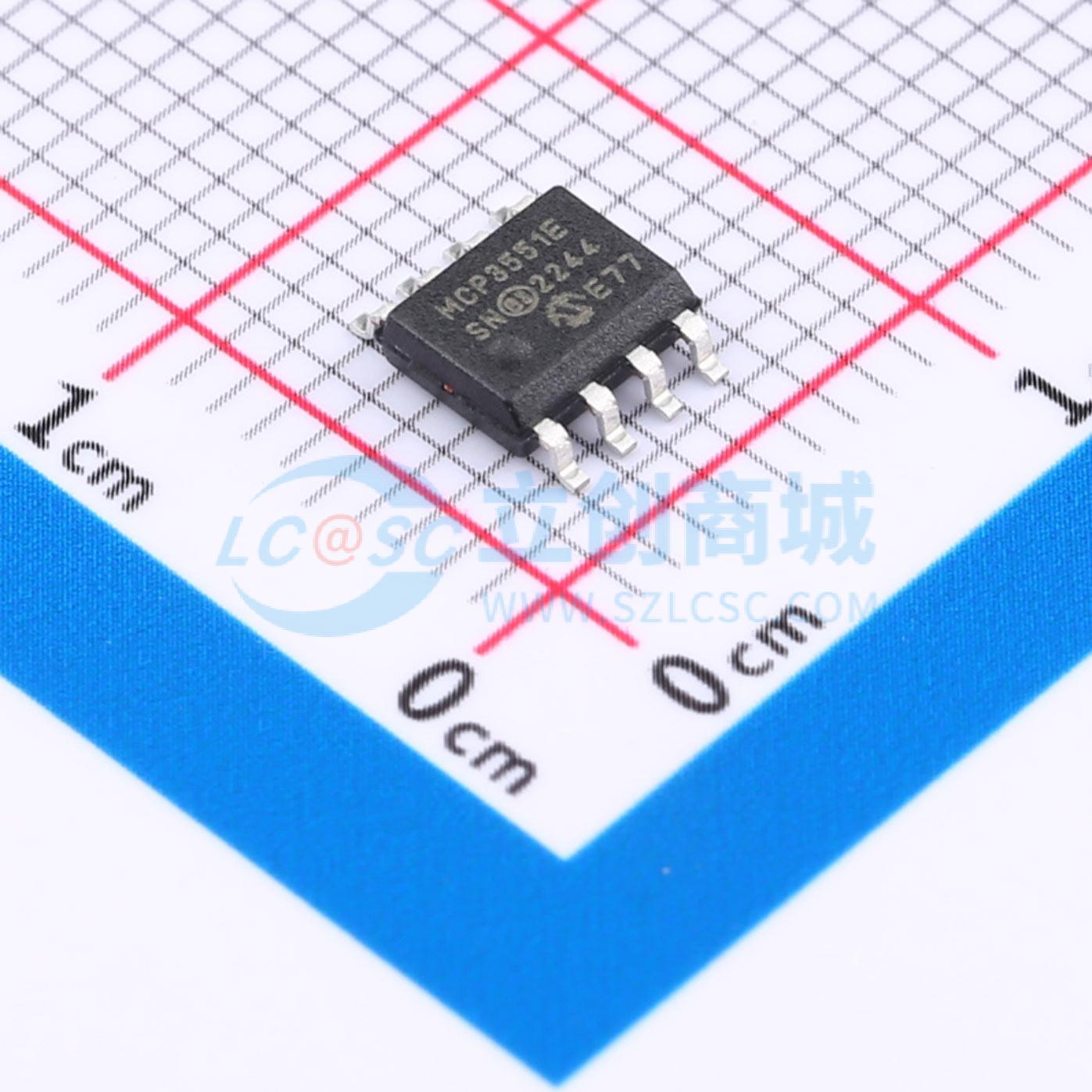

温馨提醒：图片仅供参考，商品以实物为准

MCP3551-E/SN

低功耗，单通道22位德尔塔西格玛ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 22-Bit ADC in Small 8-pin MSOP Package with Automatic Internal Offset and Gain Calibration低输出噪声为2.5 μV RMS，有效分辨率为21.9位（MCP3550/1）3 μV典型失调误差2 ppm典型满量程误差6 ppm最大INL误差总未调整误差小于10 ppm无数字滤波器建立时间，通过3线SPI接口进行单命令转换超低转换电流（MCP3550/1）： - 100 μA典型值 (VDD = 2.7V) - 120 μA典型值 (VDD = 5.0V)差分输入，共模范围为VSS到VDD2.7V至5.5V单电源供电扩展温度范围：-40°C至+125°C2.7V至5.5V低功耗、22位Delta-Sigma模数转换器（ADCs）。该器件输出噪声低至2.5 μVRMS，总未调整误差为10 ppm。该系列产品的积分非线性（INL）误差为6 ppm，失调误差为3 μV，满量程误差小于2 ppm。MCP3550/1/3器件为传感器测量（如压力、温度和湿度）应用提供高精度和低噪声性能。凭借内部振荡器和高过采样率，高精度应用所需的外部组件极少。该产品线具有全差分模拟输入，适用于各种传感器、工业控制或过程控制应用。MCP3550/1/3器件工作温度范围为-40°C至+125°C，采用节省空间的8引脚MSOP和SOIC封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP3551-E/SN
商品编号: C1520170
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.368克(g)

商品参数

商品概述

22-Bit ADC in Small 8-pin MSOP Package with Automatic Internal Offset and Gain Calibration 低输出噪声为2.5 μV RMS，有效分辨率为21.9位（MCP3550/1） 3 μV典型失调误差 2 ppm典型满量程误差 6 ppm最大INL误差总未调整误差小于10 ppm 无数字滤波器建立时间，通过3线SPI接口进行单命令转换超低转换电流（MCP3550/1）：

100 μA典型值 (VDD = 2.7V)
120 μA典型值 (VDD = 5.0V) 差分输入，共模范围为VSS到VDD 2.7V至5.5V单电源供电扩展温度范围：-40°C至+125°C

2.7V至5.5V低功耗、22位Delta-Sigma模数转换器（ADCs）。该器件输出噪声低至2.5 μVRMS，总未调整误差为10 ppm。该系列产品的积分非线性（INL）误差为6 ppm，失调误差为3 μV，满量程误差小于2 ppm。MCP3550/1/3器件为传感器测量（如压力、温度和湿度）应用提供高精度和低噪声性能。凭借内部振荡器和高过采样率，高精度应用所需的外部组件极少。

该产品线具有全差分模拟输入，适用于各种传感器、工业控制或过程控制应用。

MCP3550/1/3器件工作温度范围为-40°C至+125°C，采用节省空间的8引脚MSOP和SOIC封装。

商品特性

22位ADC，采用小型8引脚MSOP封装，具有自动内部失调和增益校准
低输出噪声2.5 μV RMS，有效分辨率21.9位（MCP3550/1）
3 μV典型失调误差
2 ppm典型满量程误差
6 ppm最大INL误差
总未调整误差小于10 ppm
无数字滤波器建立时间，通过3线SPI接口进行单命令转换
超低转换电流（MCP3550/1）：
- 100 μA典型值 (VDD = 2.7V)
- 120 μA典型值 (VDD = 5.0V)
差分输入，共模范围为VSS到VDD
2.7V至5.5V单电源供电
扩展温度范围：-40°C至+125°C

应用领域

称重秤
直接温度测量
6位数字电压表
仪器仪表
数据采集
应变计测量

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	22位
	采样率	13.75Hz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	-

	属性	参数值
	工作温度	-40℃~+125℃
	时钟/振荡器	内置
	时钟频率(fc)	112.64kHz；-
	基准电压源	外置
	ADC架构	Sigma-Delta
	数据速率	13.75Hz
	静态电流	120uA
