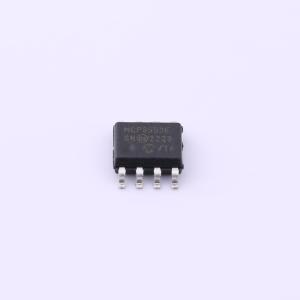

温馨提醒：图片仅供参考，商品以实物为准
MCP3553-E/SN
MCP3553 E/SN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用小型8引脚MSOP封装的22位ADC，具备自动内部失调和增益校准功能 输出噪声低至2.5 μV RMS，有效分辨率达21.9位（MCP3550/1） 典型失调误差为3 μV 典型满量程误差为2 ppm 最大积分非线性（INL）误差为6 ppm 总未调整误差小于10 ppm 无需数字滤波器建立时间，可通过三线SPI接口进行单指令转换 超低转换电流（MCP3550/1）： - 典型值为100 μA（VDD = 2.7V） - 典型值为120 μA（VDD = 5.0V） 差分输入，共模范围从VSS到VDD 单电源供电，电压范围为2.7V至5.5V 扩展温度范围： - -40°C至+125°C 这些器件的输出噪声低至2.5 μVRMS，总未调整误差为10 ppm。该系列产品的积分非线性（INL）误差为6 ppm，失调误差为3 μV，满量程误差小于2 ppm。MCP3550/1/3器件为传感器测量（如压力、温度和湿度）应用提供高精度和低噪声性能。借助内部振荡器和高过采样率，高精度应用所需的外部元件极少。 该产品线具备全差分模拟输入，适用于各种传感器、工业控制或过程控制应用。 MCP3550/1/3器件的工作温度范围为-40°C至+125°C，提供节省空间的8引脚MSOP和SOIC封装。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP3553-E/SN
- 商品编号
- C1520172
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 22位 | |
| 采样率 | - | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 122.88kHz | |
| 基准电压源 | 外置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 60Hz | |
| 静态电流 | 140uA |
商品概述
采用小型8引脚MSOP封装的22位ADC，具备自动内部失调和增益校准功能 输出噪声低至2.5 μV RMS，有效分辨率达21.9位（MCP3550/1） 典型失调误差为3 μV 典型满量程误差为2 ppm 最大积分非线性（INL）误差为6 ppm 总未调整误差小于10 ppm 无需数字滤波器建立时间，可通过三线SPI接口进行单指令转换 超低转换电流（MCP3550/1）：
- 典型值为100 μA（VDD = 2.7V）
- 典型值为120 μA（VDD = 5.0V） 差分输入，共模范围从VSS到VDD 单电源供电，电压范围为2.7V至5.5V 扩展温度范围：
- -40°C至+125°C
这些器件的输出噪声低至2.5 μVRMS，总未调整误差为10 ppm。该系列产品的积分非线性（INL）误差为6 ppm，失调误差为3 μV，满量程误差小于2 ppm。MCP3550/1/3器件为传感器测量（如压力、温度和湿度）应用提供高精度和低噪声性能。借助内部振荡器和高过采样率，高精度应用所需的外部元件极少。
该产品线具备全差分模拟输入，适用于各种传感器、工业控制或过程控制应用。
MCP3550/1/3器件的工作温度范围为-40°C至+125°C，提供节省空间的8引脚MSOP和SOIC封装。
商品特性
- 采用小型8引脚MSOP封装的22位ADC，具备自动内部失调和增益校准功能
- 输出噪声低至2.5 μV RMS，有效分辨率达21.9位（MCP3550/1）
- 典型失调误差为3 μV
- 典型满量程误差为2 ppm
- 最大积分非线性（INL）误差为6 ppm
- 总未调整误差小于10 ppm
- 无需数字滤波器建立时间，可通过三线SPI接口进行单指令转换
- 超低转换电流（MCP3550/1）：
- 典型值为100 μA（VDD = 2.7V）
- 典型值为120 μA（VDD = 5.0V）
- 差分输入，共模范围从VSS到VDD
- 单电源供电，电压范围为2.7V至5.5V
- 扩展温度范围：
- -40°C至+125°C
应用领域
- 秤重设备
- 直接温度测量
- 6位数字电压表
- 仪器仪表
- 数据采集
- 应变计测量
