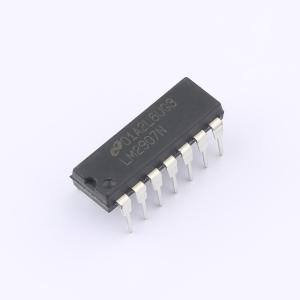

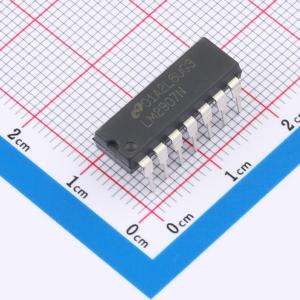

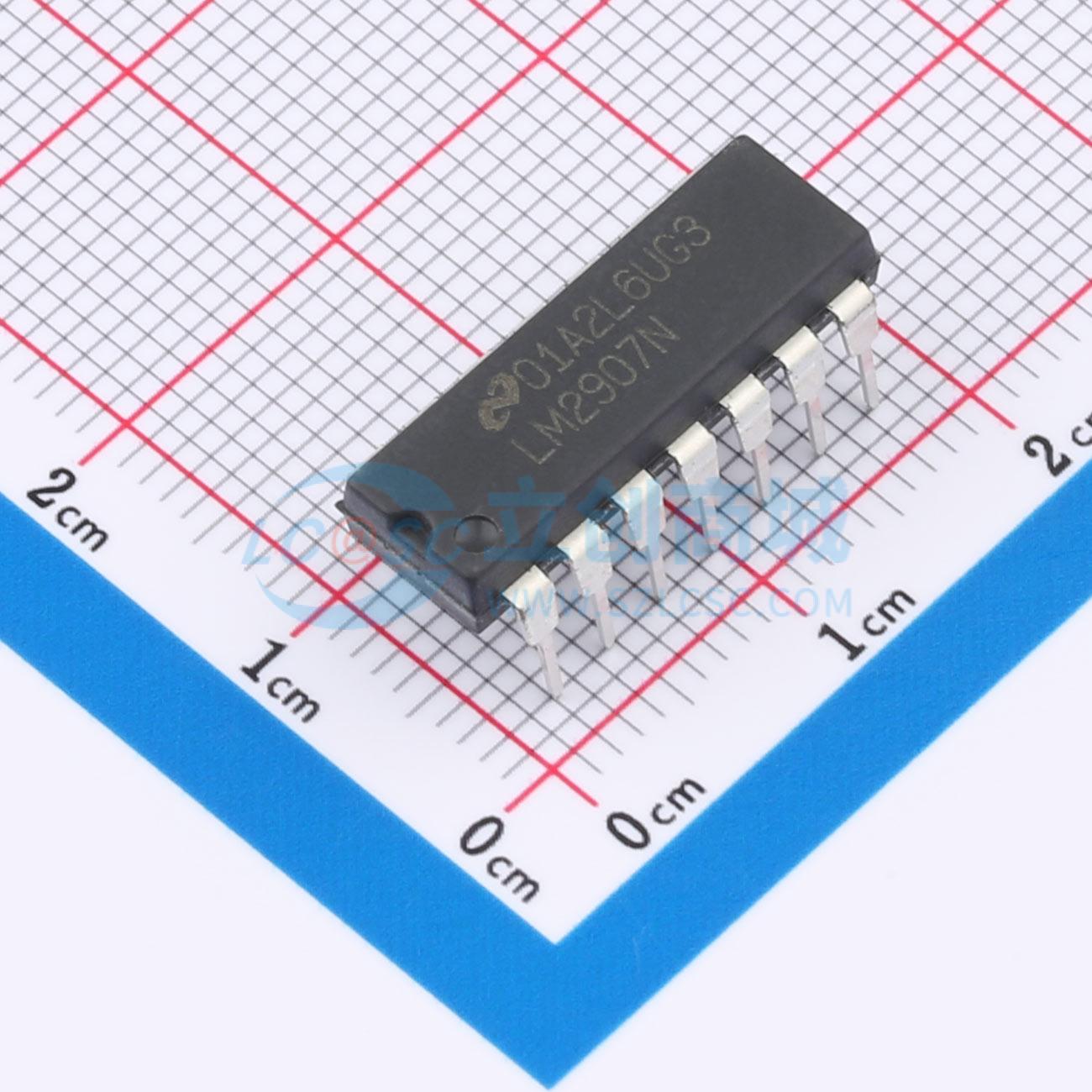

LM2907N/NOPB

LM2907和LM2917器件是单片频率-电压转换器，内置高增益运算放大器，当输入频率达到或超过选定速率时，可驱动继电器、指示灯或其他负载。该转速计采用电荷泵技术，具备倍频功能以降低纹波。有两种版本（8引脚的LM2907和LM2917）提供全输入保护，当输入频率为零时，其输出摆幅至地。 运算放大器与转速计完全兼容，输出为悬浮晶体管。此特性允许连接接地或接电源的负载，最大电流可达50 mA。集电极电压可高于VCC，最大VCE为28 V。 提供两种基本配置，一种是8引脚器件，转速计输入以地为参考，转速计输出与运算放大器同相输入之间有内部连接。该版本非常适合单速或频率切换，或全缓冲频率-电压转换应用。 更通用的配置提供差分转速计输入和未连接的运算放大器输入。在此版本中，转速计输入可以悬浮，运算放大器适合对转速计输出进行有源滤波调理。 这两种配置均提供跨电源引脚连接的有源并联稳压器。稳压器对电源进行钳位，使得在任何电源电压和合适电阻的情况下，都能实现稳定的频率-电压和频率-电流转换。

• 接地参考转速计输入可直接与可变磁阻磁传感器接口
• 运算放大器具有悬浮晶体管输出
• 可吸收或提供50 mA电流，以驱动继电器、螺线管、仪表或LED
• 倍频功能，降低纹波
• 转速计内置迟滞，差分输入或接地参考输入均可，线性度±0.3%（典型值）
• 接地参考转速计可完全防止因电压高于VCC和低于地而损坏
• 输入频率为零时，输出摆幅至地
• 使用方便；VOUT = fIN × VCC × R1 × C1
• 片上齐纳稳压器可实现精确稳定的频率-电压或频率-电流转换（LM2917）

• 超速和欠速检测
• 频率-电压转换（转速计）
• 速度表、断电器触点闭合时间计
• 手持式转速计、调速器
• 巡航控制
• 汽车门锁控制、离合器控制
• 喇叭控制、触摸或声音开关
