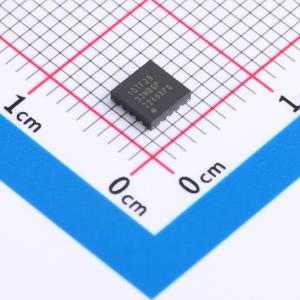

温馨提醒：图片仅供参考，商品以实物为准

F2932NBGP8

描述: 是一款高可靠性、低插入损耗、50Ω的单刀双掷（SP2T）吸收式射频开关，专为多种无线和其他射频应用而设计。该设备覆盖了从50 MHz到8000 MHz的宽频率范围。除了提供低插入损耗外，还能提供高线性度和高隔离性能，同时为未使用的射频输入端口提供50Ω的终端。使用2.7V至5.5V的单正电源电压，支持使用3.3V或1.8V控制逻辑的三种状态。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: F2932NBGP8
商品编号: C1512000
商品封装: VQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.073333克(g)

商品参数

商品概述

F2932是一款高可靠性、低插入损耗的50 Ω单刀双掷（SP2T）吸收式射频开关，专为众多无线及其他射频应用而设计。该器件覆盖了从50 MHz到8000 MHz的宽频率范围。除了具备低插入损耗外，F2932还能在为未使用的射频输入端口提供50 Ω端接的同时，实现高线性度和高隔离性能。 F2932采用2.7 V至5.5 V的单正电源电压，支持使用3.3 V或1.8 V控制逻辑的三种状态。

商品特性

高隔离度：
- 在1 GHz时为70 dB
- 在2 GHz时为67 dB
- 在3 GHz时为65 dB
- 在4 GHz时为66 dB
高线性度：
- 二阶输入截点（IIP2）为111 dBm
- 在2 GHz时三阶输入截点（IIP3）为64 dBm
宽单正电源电压范围
兼容3.3 V和1.8 V控制逻辑
工作温度范围为 -40 ℃至 +105 ℃
4 mm x 4 mm 16引脚QFN封装

应用领域

2G、3G、4G基站
便携式无线设备
中继器和E911系统数字预失真
点对点基础设施
公共安全基础设施
WiMAX收发器
RFID手持和便携式阅读器
测试/自动测试设备（ATE）

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(2500个/圆盘，最小起订量 50 个)

个

起订量：50 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	射频开关
	电路结构	单刀双掷
	频率	50MHz~8GHz
	隔离度	37dB

	属性	参数值
	插入损耗	1.6dB
	P1dB	36.5dBm
	工作电压	2.7V~5.5V
	工作温度	-40℃~+105℃
