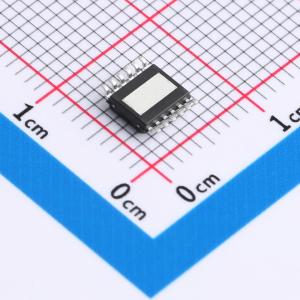

IPS160HFTR

单通道高侧开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IPS160HF（输出电流 Iout = 2.4A）和 IPS161HF（输出电流 Iout = 0.6A）是单片器件，可驱动一侧接地的容性、阻性或感性负载。60V 的工作范围和 60mΩ 的导通电阻（Ron），结合扩展诊断功能（开路负载、过载、过热）以及启动时小于 60μs 的传播延迟时间（适用于 C 类和 D 类接口的 3 类应用），使该集成电路适用于采用适当架构以满足更高安全完整性等级（SIL）要求的应用。
品牌名称: ST(意法半导体)
商品型号: IPS160HFTR
商品编号: C1511766
商品封装: LSOP-12-150mil
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

IPS160HF（输出电流 Iout = 2.4A）和 IPS161HF（输出电流 Iout = 0.6A）是单片器件，可驱动一侧接地的容性、阻性或感性负载。 60V 的工作范围和 60mΩ 的导通电阻（Ron），结合扩展诊断功能（开路负载、过载、过温）以及启动时小于 60μs 的传播延迟时间（适用于 C 类和 D 类接口类型的 3 级应用），使该 IC 适用于采用适当架构以满足更高安全完整性等级（SIL）要求的应用。内置的过载和热关断保护功能可确保 IC、应用和负载免受电气和热过载的影响。此外，为了在输出短路时将功耗降至最低，采用了低功耗短路保护（切断）功能，以限制输出平均电流值，避免器件过热。切断延迟时间可通过在引脚 4（CoD）焊接外部电容进行设置，也可通过电阻禁用。 DIAG 通用诊断开漏引脚可报告关断状态下的开路负载、切断（过载）和热关断情况。

商品特性

8V 至 60V 工作电压范围
最小输出电流限制：0.7A（IPS161HF）或 2.5A（IPS160HF）
启动时传播延迟短
感性负载快速去磁
非耗散型短路保护（切断）
可使用外部电容编程设置切断延迟时间
接地断开保护
VCC 断开保护
热关断保护
欠压锁定
诊断信号指示：关断状态下的开路负载、切断和结温热关断
设计符合 IEC 61131 - 2 标准
PowerSSO12 封装

应用领域

可编程逻辑控制
工业 PC 外设输入/输出
数控机床
智能家居
通用电源开关

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	2.4A

	属性	参数值
	工作电压	8V~60V
	导通电阻	60mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
