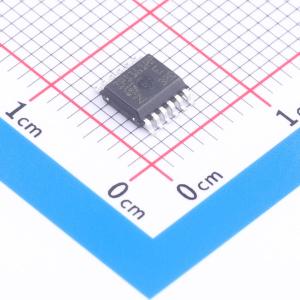

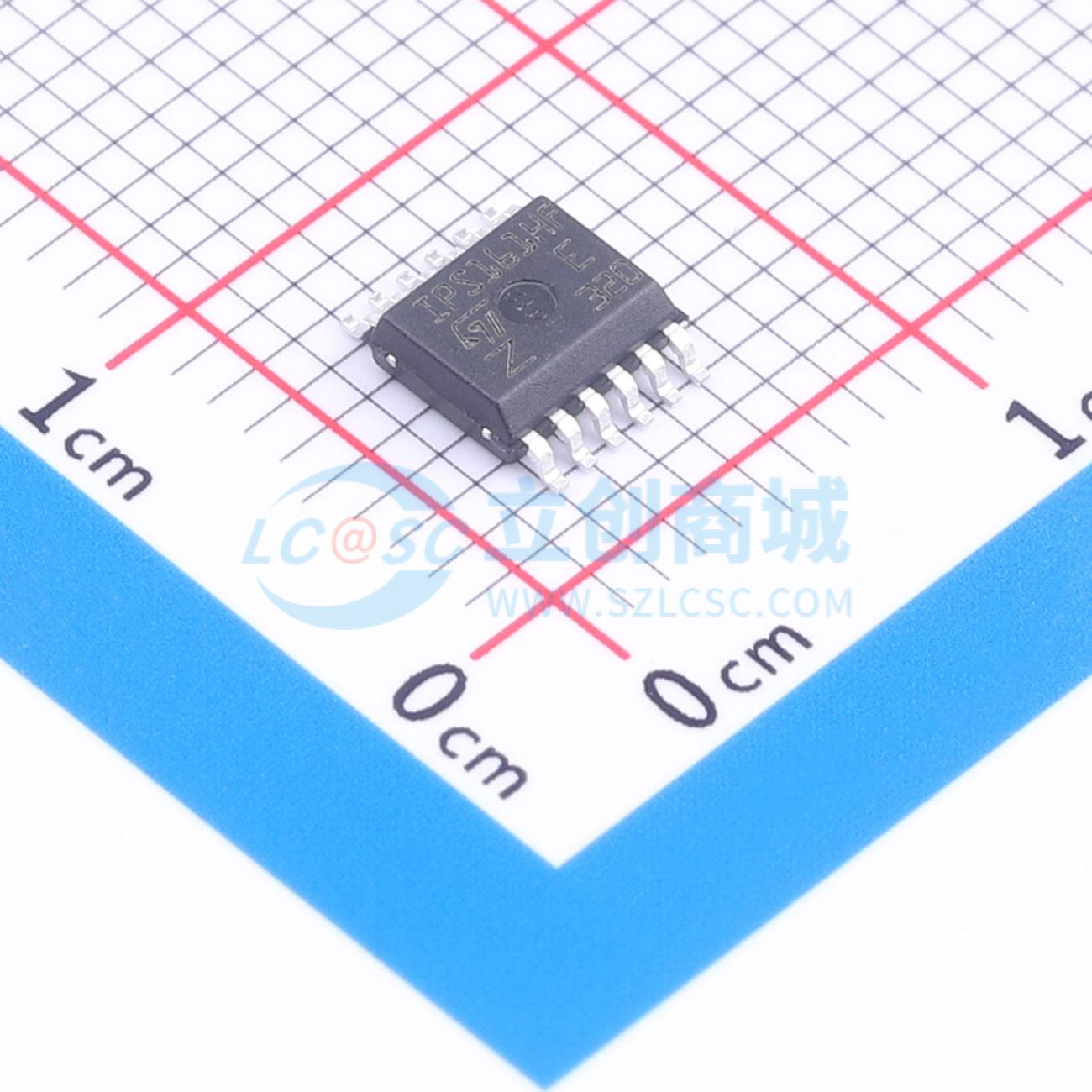

IPS161HFTR

IPS160HF（输出电流 Iout = 2.4A）和 IPS161HF（输出电流 Iout = 0.6A）是单片器件，可驱动一侧接地的容性、阻性或感性负载。 60V 的工作范围和 60mΩ 的导通电阻（Ron），结合扩展诊断功能（开路负载、过载、过温）以及启动时小于 60μs 的传播延迟时间（适用于 C 类和 D 类接口类型的 3 级应用），使该 IC 适用于采用适当架构以满足更高安全完整性等级（SIL）要求的应用。 内置的过载和热关断保护功能可确保 IC、应用和负载免受电气和热过载的影响。此外，为了在输出短路时将功耗降至最低，采用了低功耗短路保护（切断）功能，以限制输出平均电流值，避免器件过热。切断延迟时间可通过在引脚 4（CoD）焊接外部电容进行设置，也可通过电阻禁用。 DIAG 通用诊断开漏引脚可报告关断状态下的开路负载、切断（过载）和热关断情况。

• 8V 至 60V 工作电压范围
• 最小输出电流限制：0.7A（IPS161HF）或 2.5A（IPS160HF）
• 启动时传播延迟短
• 感性负载快速去磁
• 非耗散型短路保护（切断）
• 可使用外部电容编程设置切断延迟时间
• 接地断开保护
• VCC 断开保护
• 热关断保护
• 欠压锁定
• 诊断信号指示：关断状态下的开路负载、切断和结温热关断
• 设计符合 IEC 61131 - 2 标准
• PowerSSO12 封装

• 可编程逻辑控制
• 工业 PC 外设输入/输出
• 数控机床
• 智能家居
• 通用电源开关
