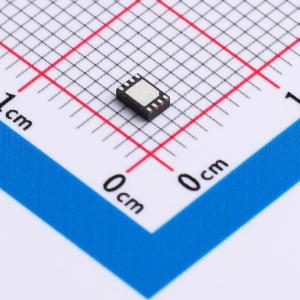

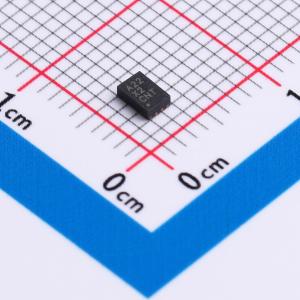

温馨提醒：图片仅供参考，商品以实物为准

ISL9122AIRNZ-T

超低静态电流升降压调节器，带旁路功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL9122A是一款高度集成的非反相升降压开关稳压器，可接受高于或低于稳压输出电压的输入电压。其特点是在稳压模式下的静态电流消耗极低，仅为1300nA；在强制旁路模式下为120nA；在关断模式下为8nA。在10μA负载（V_IN = 3.6V，V_OUT = 3.3V）时，它的效率可达84%，峰值效率超过97%
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL9122AIRNZ-T
商品编号: C1511784
商品封装: DFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ISL9122A是一款高度集成的非反相升降压开关稳压器，可接受高于或低于稳压输出电压的输入电压。它的特点是在稳压模式下静态电流极低，仅为1300nA；在强制旁路模式下为120nA；在关断模式下为8nA。在10μA负载（VIN = 3.6V，VOUT = 3.3V）时，效率可达84%，峰值效率超过97%。它支持1.8V至5.5V的输入电压。 ISL9122A具备自动旁路功能，适用于输入电压接近输出电压的情况，并且能在降压和升压模式之间自动切换，而不会对输出造成明显干扰。除自动旁路功能外，如果不需要稳压，还可选择强制旁路节能模式。可通过I2C接口总线启用强制旁路节能模式。 ISL9122A能够提供高达500mA的输出电流（VIN = 3.6V，VOUT = 3.3V），其自适应频率滞回控制架构使其具备出色的效率。 ISL9122A专为独立应用而设计，支持上电复位（POR）时的默认输出电压。POR之后，可通过I2C接口总线将输出电压在1.8V至5.375V范围内进行调节。如有需求，还可提供特定的默认输出电压。 ISL9122A仅需一个EIA 0603尺寸的电感器和两个外部电容器。采用1.8mmx1.0mm的WLCSP封装可将电源解决方案的尺寸降至最小，此外还有3.0mmx2.0mm的8引脚塑料DFN封装可供选择。

商品特性

静态电流1300nA
10μA负载时效率达84%
峰值效率97%
输入电压范围：1.8V至5.5V
输出电压范围：1.8V至5.375V
输出电流：高达500mA（VIN = 3.6V，VOUT = 3.3V）
可选强制和自动旁路节能模式
无缝PWM/PFM和降压/升压转换
I2C控制和电压可调性
滞回控制器
小型1.8mmx1.0mm WLCSP和3.0mm x 2.0mm 8引脚DFN封装

应用领域

智能手表和腕带设备
无线耳机
物联网（IoT）设备
水、气和油表
便携式医疗设备
助听器设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1.8V~5.375V
	输出电流	500mA
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	1.3uA
	开关管(内置/外置)	内置
	输出类型	可调
