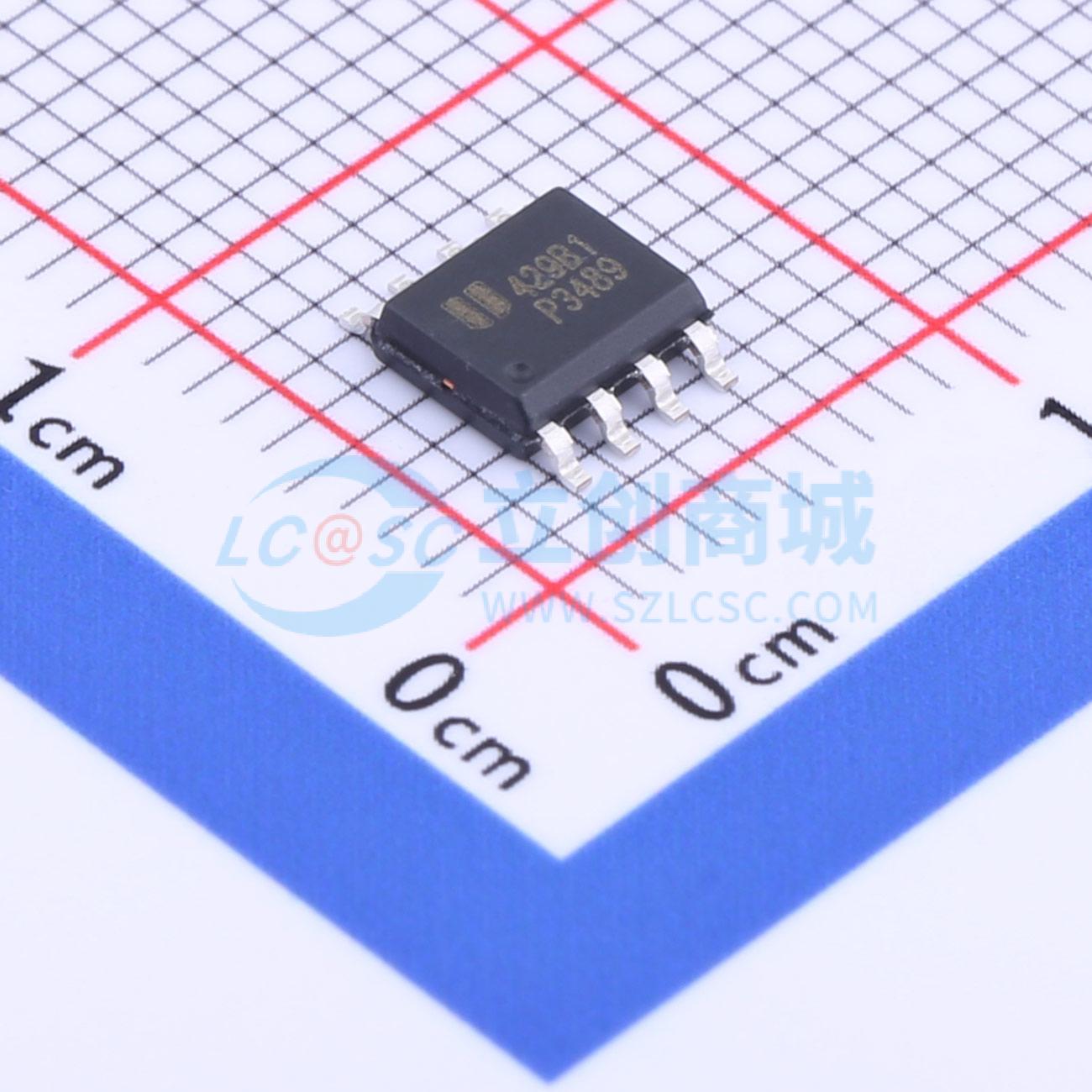

温馨提醒：图片仅供参考，商品以实物为准

EUP3489WIR1

5A 30V 500KHz 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EUP3489是一款电流模式、降压开关调节器,能够驱动5A连续负载,具有优秀的线性和负载调节性能。输入电压范围为4.75V到30V,输出电压可通过外部电阻分压器设置在1.222V到26V之间。该芯片具有内部DMOS输出开关、固定的500kHz开关频率、内部补偿、软启动、逐周期电流限制保护和热关断保护等功能。在关断模式下,调节器的电源电流仅为3uA。EUP3489采用SOP-8 (EP)封装,符合RoHS标准,无铅、无卤素。
品牌名称: EUTECH(德信)
商品型号: EUP3489WIR1
商品编号: C1509135
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.3624克(g)

商品参数

商品概述

EUP3489是一款电流模式降压开关稳压器，能够驱动5A的连续负载，并具有出色的线性和负载调节性能。EUP3489的工作输入电压范围为4.75V至30V，输出电压可通过外部电阻分压器设置在1.222V至26V之间。故障条件保护包括逐周期电流限制和热关断。在关断模式下，稳压器仅消耗3μA的供电电流。内部软启动可最小化初始启动时的涌电流和输出过冲。EUP3489所需的外部元件数量极少。

商品特性

4.75V 至 30V 宽输入工作范围
输出可调范围从1.222V至26V
最大输出电流达5A
关断电流低至3μA
内置0.1Ω DMOS输出开关
效率高达90%
固定500kHz开关频率
内部补偿
内部软启动
周期性电流限制保护
热关断保护
输入电源欠压锁定
提供SOP-8 (EP)封装，符合RoHS标准且100%无铅(Pb)，无卤素

应用领域

液晶电视
电池充电器
DSL调制解调器
分布式电源系统线性调节器的预调节器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~30V
	输出电压	1.222V~26V
	输出电流	5A
	开关频率	500kHz
	工作温度	-

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
