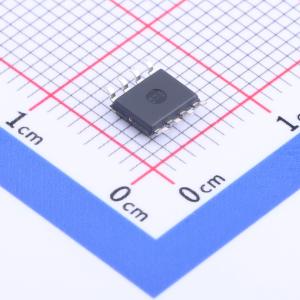

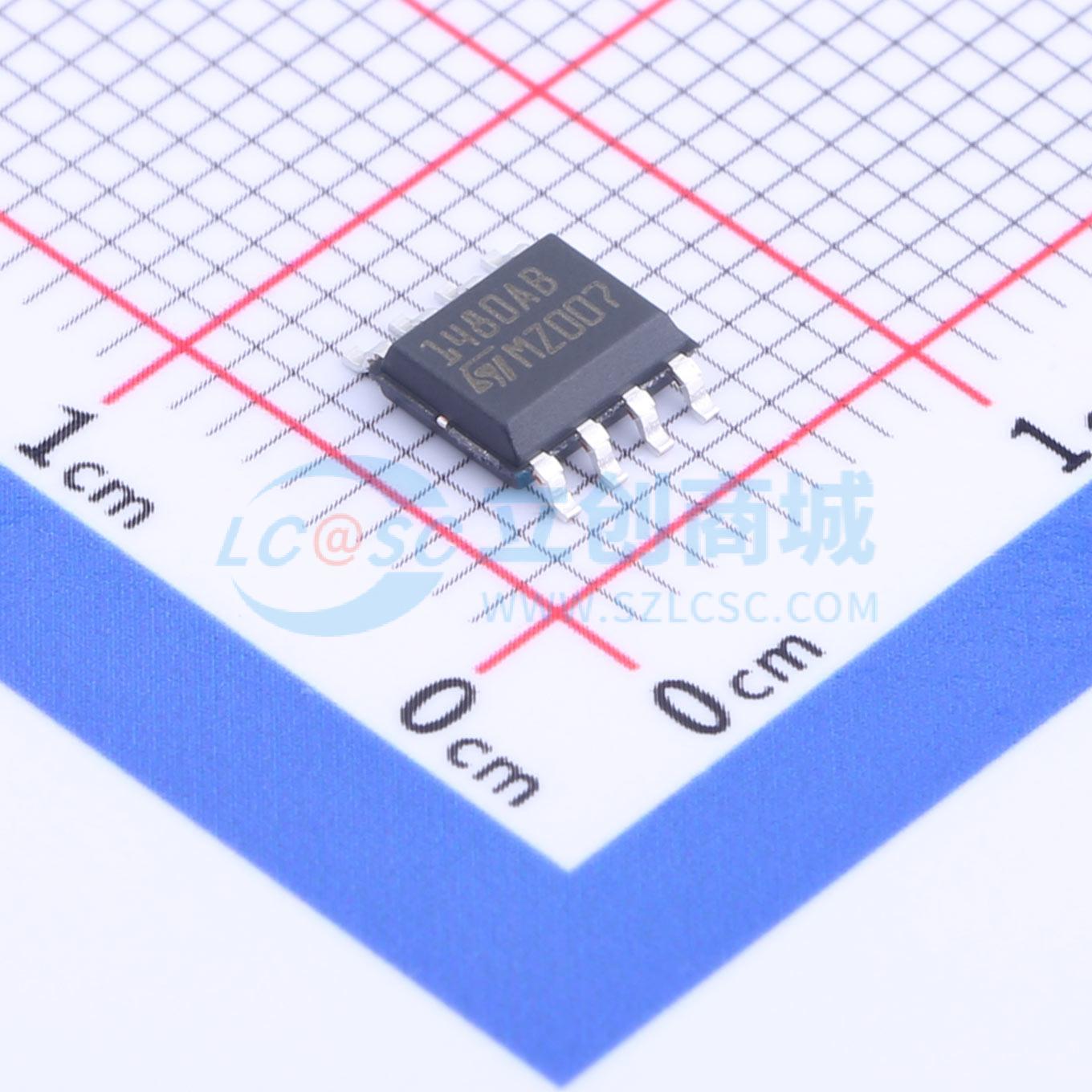

ST1480ABDR

3.3 V供电，具备15 kV ESD保护，速率高达12 Mbps的真正RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3.3V供电电压、15KV ESD保护、传输速度最高12 Mbps的真正RS-485/RS-422收发器，温度范围[-40℃, 85℃]
品牌名称: ST(意法半导体)
商品型号: ST1480ABDR
商品编号: C1509141
商品封装: SO-8
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

ST1480Ax是具有±15kV ESD保护的3.3V低功耗RS-485和RS-422通信收发器。该器件包含一个驱动器和一个接收器，采用半双工配置。ST1480Ax的传输和接收速率保证至少为12 Mbps。所有发射器输出和接收器输入通过人体模型保护至±15kV。驱动器具有短路电流限制功能，并通过热关断电路保护以防止过度功耗，该电路将驱动器输出置于高阻抗状态。ST1480Ax输入具有真正的故障安全特性，当两个输入开路、短路在一起或总线上无信号时，保证逻辑高输出。

商品特性

ESD保护：±15kV人体模型，±8kV IEC 1000-4-2接触放电
单3.3V供电，无需电荷泵
可与5V逻辑互操作
低电流关断模式最大1μA
保证12 Mbps数据速率
共模输入电压范围-7至12V
提供半双工版本
行业标准75176引脚排列
驱动器过载保护的电流限制和热关断
输入浮动、短路或终止且无信号时，保证高接收器输出状态
总线最多允许64个收发器
采用DIP-8和SO-8封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V
	数据速率	15Mbps

	属性	参数值
	节点数	64
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	2.2mA
	通讯模式	半双工
	功能特性	Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式
