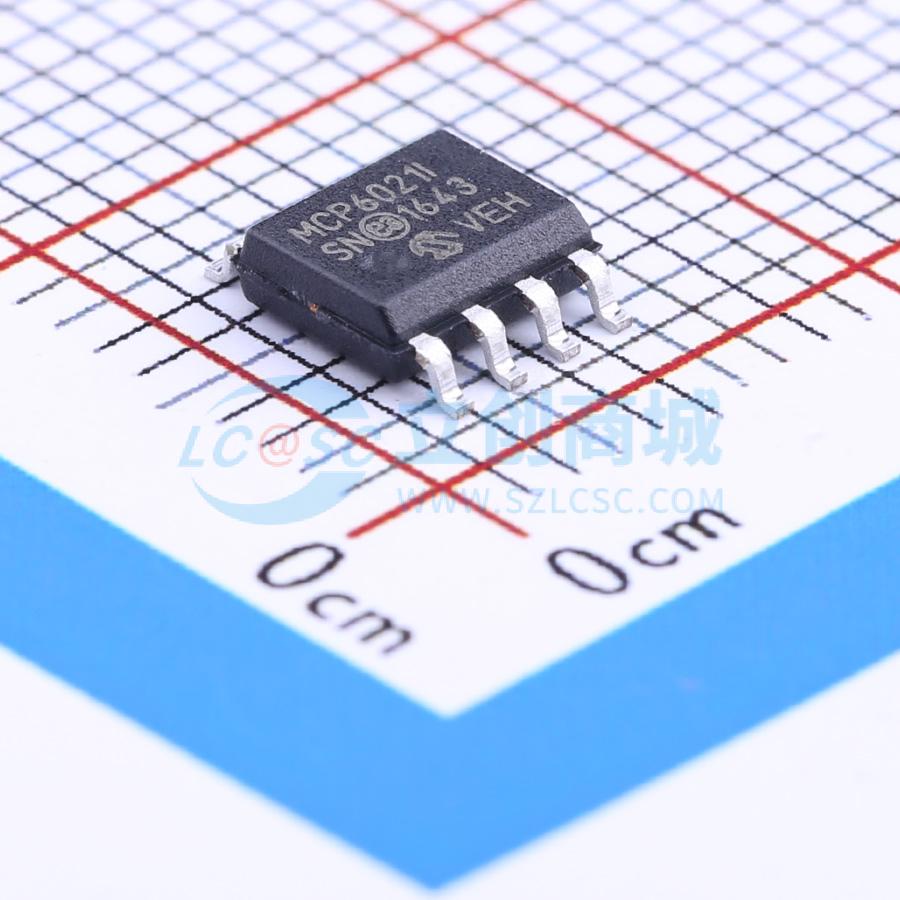

温馨提醒：图片仅供参考，商品以实物为准
MCP6021-I/SN
轨到轨输入/输出，10 MHz运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能轨到轨输入输出运算放大器。关键规格包括：宽带宽（10 MHz）、低噪声（8.7 nV/√Hz）、低输入失调电压和低失真（总谐波失真加噪声为 0.00053%）。MCP6023 还提供一个芯片选择引脚（CS），在器件不使用时可节省功耗
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6021-I/SN
- 商品编号
- C148054
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 3.5uV/℃ | |
| 压摆率(SR) | 7V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 8.7nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.5V~5.5V |
商品概述
来自 Microchip Technology Inc. 的 MCP6021、MCP6021R、MCP6022、MCP6023 和 MCP6024 是轨到轨输入和输出运算放大器，具有高性能。主要规格包括：宽带宽（10 MHz）、低噪声（8.7 nV/√Hz）、低输入偏移电压和低失真（0.00053% THD+N）。MCP6023 还提供了一个片选引脚 (CS)，可在器件不使用时节省功耗。
单芯片 MCP6021 和 MCP6021R 采用 SOT-23-5 封装。单芯片 MCP6021、单芯片 MCP6023 和双芯片 MCP6022 采用 8 引脚 PDIP、SOIC 和 TSSOP 封装。扩展温度范围的单芯片 MCP6021 采用 8 引脚 MSOP 封装。四芯片 MCP6024 采用 14 引脚 PDIP、SOIC 和 TSSOP 封装。
MCP6021/1R/2/3/4 系列在工业级和扩展温度范围内均可用。其电源范围为 2.5V 至 5.5V。
应用领域
- 车载
- 多极有源滤波器
- 音频处理
- DAC 缓冲器
- 测试设备
- 医疗仪器
