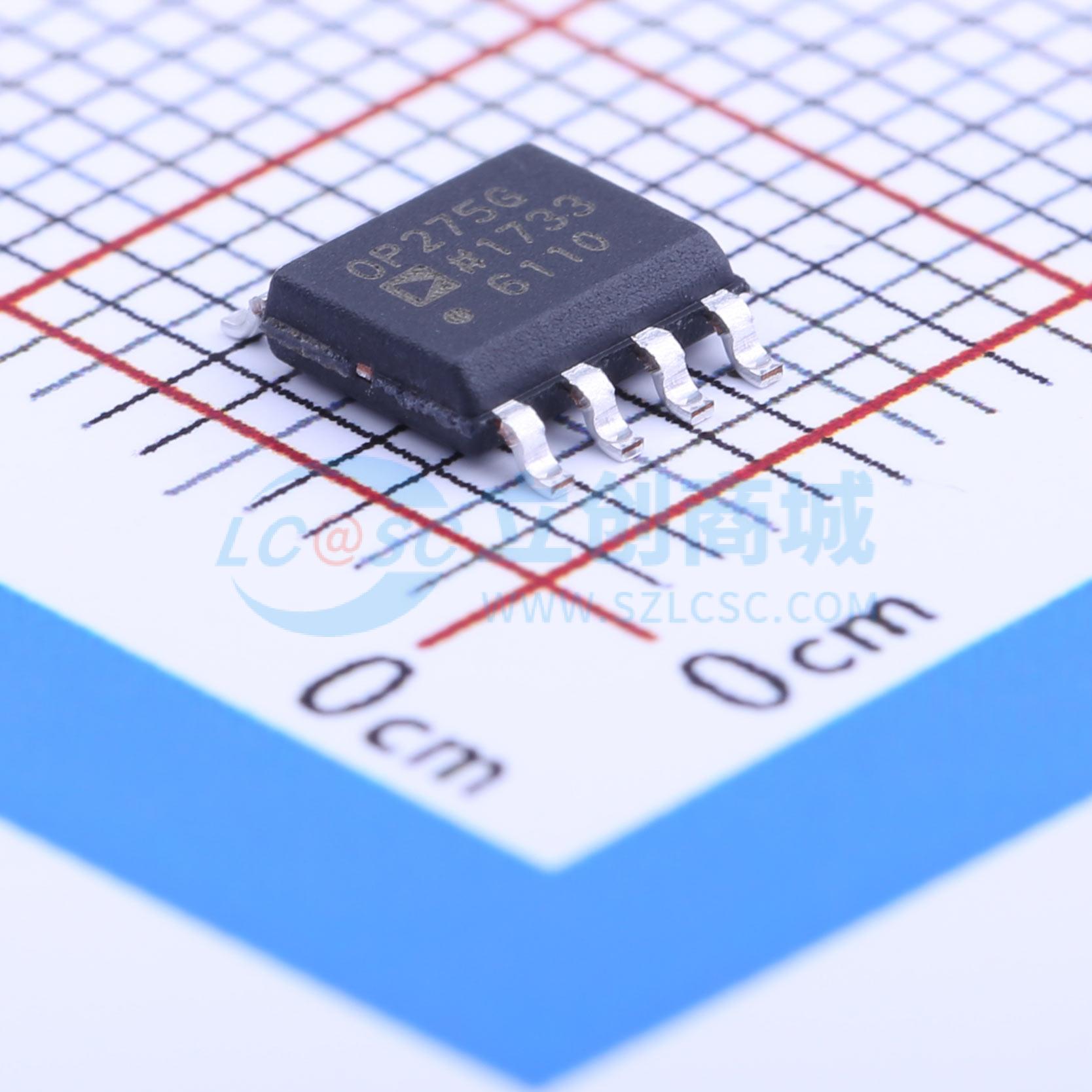

温馨提醒：图片仅供参考，商品以实物为准

OP275GSZ

双极型/结型场效应晶体管音频运算放大器

描述: 双极性/JFET双通道音频运算放大器
品牌名称: ADI(亚德诺)
商品型号: OP275GSZ
商品编号: C147933
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	静态电流(Iq)	5mA
	工作温度	-40℃~+85℃
	电源纹波抑制比(PSRR)	111dB

商品概述

OP275是首款采用巴特勒放大器前端的放大器。这种全新的前端设计将双极型晶体管和JFET晶体管相结合，使放大器兼具双极型晶体管的精度和低噪声性能，以及JFET的速度和音质。总谐波失真加噪声与以往的音频放大器相当，但电源电流却低得多。极低的1/f转折频率（低于6 Hz）可保持平坦的噪声密度响应。无论是在30 Hz还是1 kHz下测量噪声，均仅为6 nV/√Hz。输入级的JFET部分使OP275具有高转换速率，即使在需要大输出摆幅时也能保持低失真，OP275的22 V/μs转换速率是所有标准音频放大器中最快的。最重要的是，这种低噪声和高速度性能仅需不到5 mA的电源电流即可实现，低于任何标准音频放大器。与纯双极型设计相比，偏置电流和失调电流大幅降低，从而改善了直流性能。输入失调电压保证在1 mV以内，典型值小于200 μV。这使得OP275可用于许多直流耦合或求和应用中，无需进行特殊选择，也无需额外的失调调整电路及其带来的额外噪声。输出能够驱动600 Ω负载至10 V rms，同时保持低失真。在3 V rms时，总谐波失真加噪声低至0.0006%。 OP275的工作温度范围为扩展工业温度范围（-40℃至+85℃）。OP275有塑料DIP和SOIC - 8两种封装形式。SOIC - 8封装采用2500片卷装。由于各种原因，许多音频放大器不提供SOIC - 8表面贴装封装；然而，OP275的设计使其在表面贴装封装中也能发挥出全部性能。

商品特性

出色的声学特性
低噪声：6 nV/√Hz
低失真：0.0006%
高转换速率：22 V/μs
宽带宽：9 MHz
低电源电流：5 mA
低失调电压：1 mV
低失调电流：2 nA
单位增益稳定
SOIC - 8封装
PDIP - 8封装

应用领域

高性能音频
有源滤波器
快速放大器
积分器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(98个/管，最小起订量 1078 个)

个

起订量：1078 个98个/管

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	音频功率放大器
	扬声器通道数	双声道
	工作电压	-22V~-4.5V；4.5V~22V
	总谐波失真+噪声(THD+N)	0.006%
