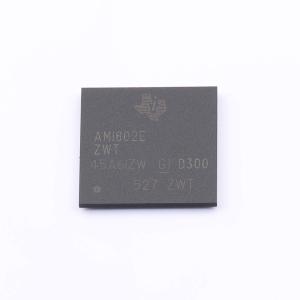

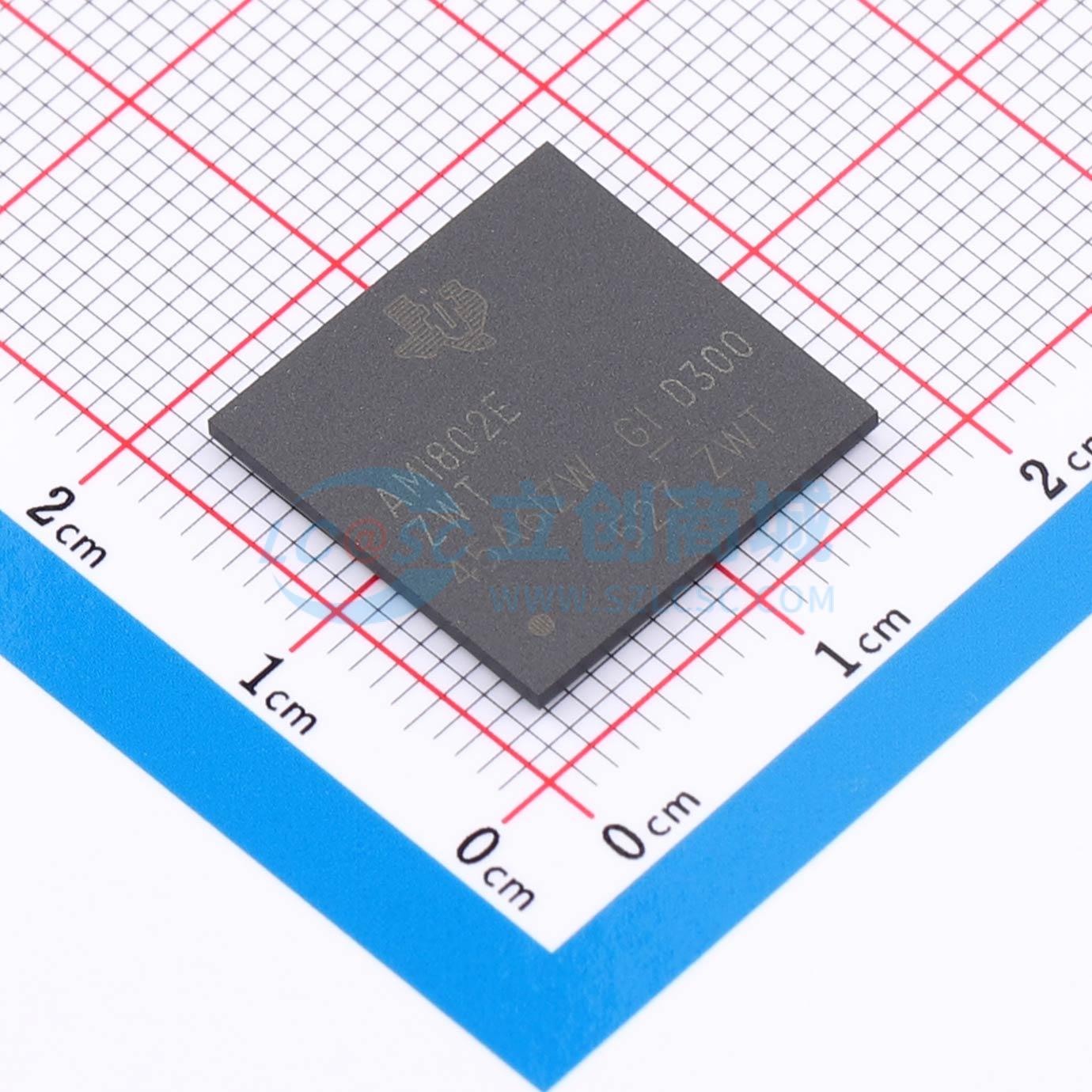

AM1802EZWTD3

Sitara 处理器：Arm9，LPDDR，DDR2，以太网

描述: AM1802 Sitara 处理器: Arm9，LPDDR，DDR2，以太网
品牌名称: TI(德州仪器)
商品型号: AM1802EZWTD3
商品编号: C1499591

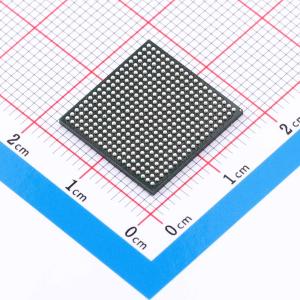

商品封装: NFBGA-361
包装方式: 托盘
商品毛重: 0.001克(g)

商品概述

AM1802 ARM 微处理器是一款基于ARM926EJ-S的低功耗应用处理器。该设备使原始设备制造商（OEM）和原始设计制造商（ODM）能够快速将具有强大操作系统支持、丰富用户界面和高处理性能的产品推向市场，这得益于完全集成的混合处理器解决方案提供的最大灵活性。

ARM926EJ-S 是一个32位RISC处理器核心，可以执行32位或16位指令，并处理32位、16位或8位数据。核心采用流水线技术，使得处理器的所有部分和存储系统能够持续运行。

ARM 核心有一个协处理器15（CP15）、保护模块以及带有旁路缓冲的数据和程序内存管理单元（MMU）。ARM 核心处理器有独立的16KB指令缓存和16KB数据缓存。两者都是四路组相联的虚拟索引虚拟标签（VIVT）。ARM 核心还有8KB的RAM（向量表）和64KB的ROM。

外设集包括：一个带管理数据输入/输出（MDIO）模块的10/100 Mbps以太网媒体访问控制器（EMAC）；一个USB2.0 OTG接口；一个互连集成电路（I2C总线）接口；一个多通道音频串行端口（McASP），配备16个串行器和FIFO缓冲区；两个带有多个片选的串行外设接口（SPI）；四个可配置的64位通用定时器（其中一个可配置为看门狗）；一个可配置的16位主机端口接口（HPI）；最多9组通用输入/输出（GPIO）引脚，每组包含16个引脚，具有可编程中断和事件生成模式，并与其他外设复用；三个UART接口（每个都有RTS和CTS）；两个外部存储器接口：一个用于较慢存储器或外设的异步和SDRAM外部存储器接口（EMIFA）；以及一个高速DDR2/Mobile DDR控制器。

EMAC提供了设备与网络之间的高效接口。EMAC支持10Base-T和100Base-TX，即在半双工或全双工模式下支持10 Mbps和100 Mbps。此外，还提供了一个用于PHY配置的MDIO接口。EMAC支持MII和RMII接口。

丰富的外设集提供了控制外部外设并与外部处理器通信的能力。有关各个外设的详细信息，请参阅本文档的相关章节及相关的外设参考指南。

该设备拥有一整套针对ARM处理器的开发工具。这些工具包括C编译器、调度程序以及Windows调试器接口，以便于查看源代码执行情况。

商品特性

300-MHz ARM926EJ-S RISC MPU
ARM926EJ-S 核心
- 32 位和 16 位（Thumb）指令
- 单周期 MAC
- ARM Jazelle 技术
- 嵌入式 ICE-RT 实时调试
ARM9 存储架构
- 16KB 指令缓存
- 16KB 数据缓存
- 8KB RAM（向量表）
- 64KB ROM
增强型直接内存访问控制器 3 (EDMA3)
- 2 个通道控制器
- 3 个传输控制器
- 64 个独立 DMA 通道
- 16 个快速 DMA 通道
- 可编程传输突发大小
128KB 片上存储器
1.8V 或 3.3V LVCMOS I/O（USB 和 DDR2 接口除外）
两个外部存储器接口
- EMIFA
  - NOR（8 位或 16 位宽数据）
  - NAND（8 位或 16 位宽数据）
  - 16 位 SDRAM，地址空间为 128MB
- DDR2/移动 DDR 存储控制器
  - 16 位 DDR2 SDRAM，地址空间为 256MB
  - 16 位 mDDR SDRAM，地址空间为 256MB
三个可配置的 16550 型 UART 模块
- 具有调制解调器控制信号
- 16 字节 FIFO
- 16x 或 13x 过采样选项
两个串行外设接口 (SPI)，每个具有多个芯片选择
一个多媒体卡 (MMC)/安全数字 (SD) 卡接口，带安全数据 I/O (SDIO) 接口
一个主从互集成电路 (I2C 总线) 接口
USB 2.0 OTG 端口，集成 PHY (USB0)
- USB 2.0 高速和全速客户端
- USB 2.0 高速、全速和低速主机
- 端点 0（控制）
- 端点 1, 2, 3, 4（控制、批量、中断或 ISOC）RX 和 TX
一个多通道音频串行端口 (McASP)
- 发送和接收时钟
- 两个时钟区和 16 个串行数据引脚
- 支持 TDM、I2S 及类似格式
- DIT 能力的 FIFO 缓冲区用于发送和接收
10/100 Mbps 以太网 MAC (EMAC)
- 符合 IEEE 802.3 标准
- MII 媒体独立接口
- RMII 简化媒体独立接口
- 管理数据 I/O (MDIO) 模块
带 32kHz 振荡器和独立电源轨的实时时钟 (RTC)
三个 64 位通用定时器（每个可配置为两个 32 位定时器）
一个 64 位通用或看门狗定时器（可配置为两个 32 位通用定时器）
封装
- 361 球无铅塑料球栅阵列 (PBGA) [ZCE 后缀]，0.65mm 球间距
- 361 球 PBGA [ZwT 后缀]，0.80mm 球间距
工业温度

应用领域

医疗、健康和健身
建筑自动化
电子支付系统

交货周期

订货3-5个工作日

购买数量

(1个/托盘，最小起订量 5 个)

个

起订量：5 个1个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	-
