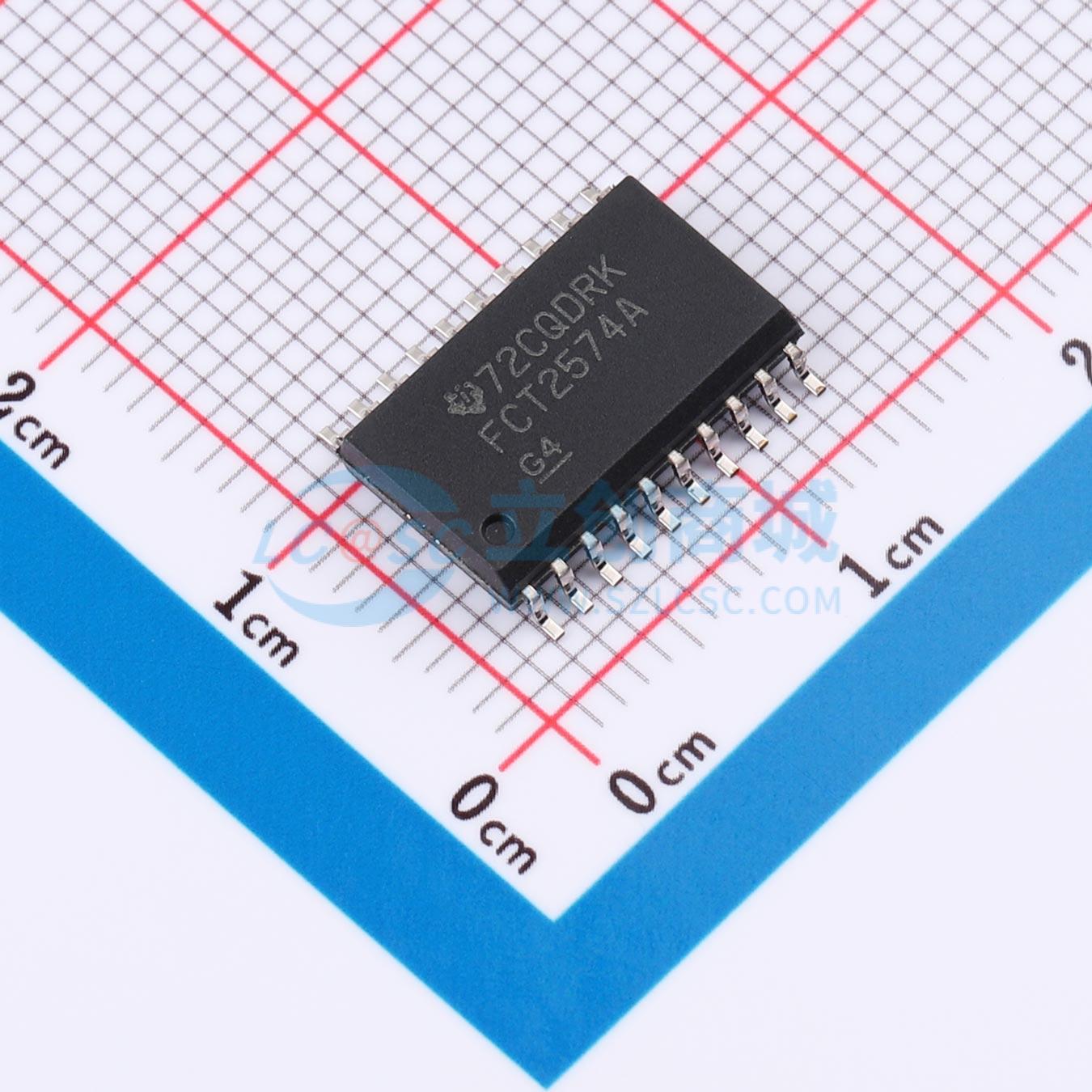

CY74FCT2574ATSOC
带三态输出的8位寄存器,可降低传输线反射噪声,具备边缘速率控制电路,支持部分掉电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CY74FCT2574T 具有三态输出和串联阻尼电阻的八路 D 类寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CY74FCT2574ATSOC
- 商品编号
- C1499661
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 12.67克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.75V~5.25V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 15mA |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 12mA | |
| 传播延迟(tpd) | 6.5ns | |
| 系列 | 74FCT | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 2ns | |
| 保持时间 | 1.5ns |
商品概述
CY74FCT2574T 是一款高速低功耗八进制D型触发器,每个触发器都有独立的D型输入。输出端的片上终端电阻可减少反射引起的系统噪声。该器件具有三态输出,适用于面向总线的应用。缓冲时钟(CP)和输出使能(OE)输入对所有触发器是共用的。CY74FCT2574T与CY74FCT2374T相同,区别在于CY74FCT2574T的所有输出都在封装的一侧,所有输入都在另一侧。CY74FCT2574T中的触发器存储其各自D输入的状态,满足低到高CP跳变的建立时间和保持时间要求。当OE为低电平时,触发器的内容可在输出端获得。当OE为高电平时,输出处于高阻态。OE的状态不影响触发器的状态。该器件针对使用Ioff的部分掉电应用进行了完整规范。Ioff电路禁用输出,防止器件掉电时产生有害的回流电流。
商品特性
- 输出端带有25Ω串联电阻,减少传输线反射噪声
- 等效FCT功能的降低VOH版本(典型值为3.3 V)
- 边沿速率控制电路可显著改善噪声特性
- Ioff支持部分掉电模式操作
- 上升和下降时间匹配
- 完全兼容TTL输入输出逻辑电平
- ESD防护超过JESD 22
- 符合2000-V人体模型(A114-A)
- 符合200-V机器模型(A115-A)
- 符合1000-V充电器件模型(C101)
- 三态输出
- 12 mA输出灌电流,15 mA输出源电流
- 边沿触发D型输入
- 典型开关速率250 MHz
应用领域
- 面向总线的应用
- 部分掉电模式应用
