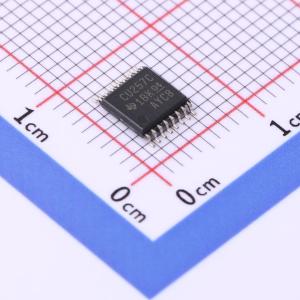

温馨提醒：图片仅供参考，商品以实物为准
SN74CBT3257CPW
A端口和B端口的关断隔离欠压保护可达-2V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74CBT3257C 具有 –2V 下冲保护的 5V、2:1 (SPDT)、4 通道 FET 总线开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBT3257CPW
- 商品编号
- C1499687
- 商品封装
- TSSOP-16-4.4mm
- 包装方式
- 管装
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入数/输出数 | 4/8 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 0.15ns@5V,50pF | |
| 静态电流(Iq) | 3uA |
商品概述
SN74CBT3257C是一款高速TTL兼容的FET多路复用器/解复用器，具有低导通电阻（r_on），可实现最小的传播延迟。A端口和B端口上的主动下冲保护电路通过检测下冲事件并确保开关保持在正确的关断状态，提供高达-2V的下冲保护。
SN74CBT3257C是一个4位1-of-2多路复用器/解复用器，带有一个输出使能（OE）输入。选择（S）输入控制多路复用器/解复用器的数据路径。当OE为低时，多路复用器/解复用器被使能，A端口连接到B端口，允许端口间双向数据流动。当OE为高时，多路复用器/解复用器被禁用，在A端口和B端口之间存在高阻态。
该器件完全适用于使用Ioff的部分断电应用。Ioff特性确保在断电时不会有损坏电流反向流过器件。器件在断电时具有隔离功能。
为了确保在上电或断电期间的高阻态，应通过一个上拉电阻将OE连接到V_CC；电阻的最小值由驱动器的吸电流能力决定。
应用领域
- USB 接口
- 总线隔离
- 低失真信号门控
