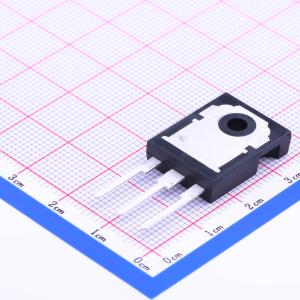

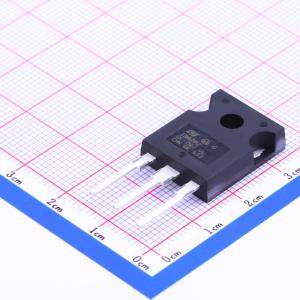

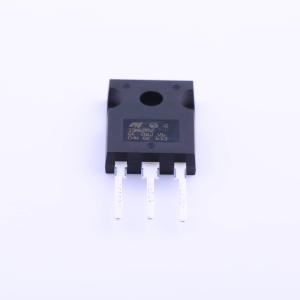

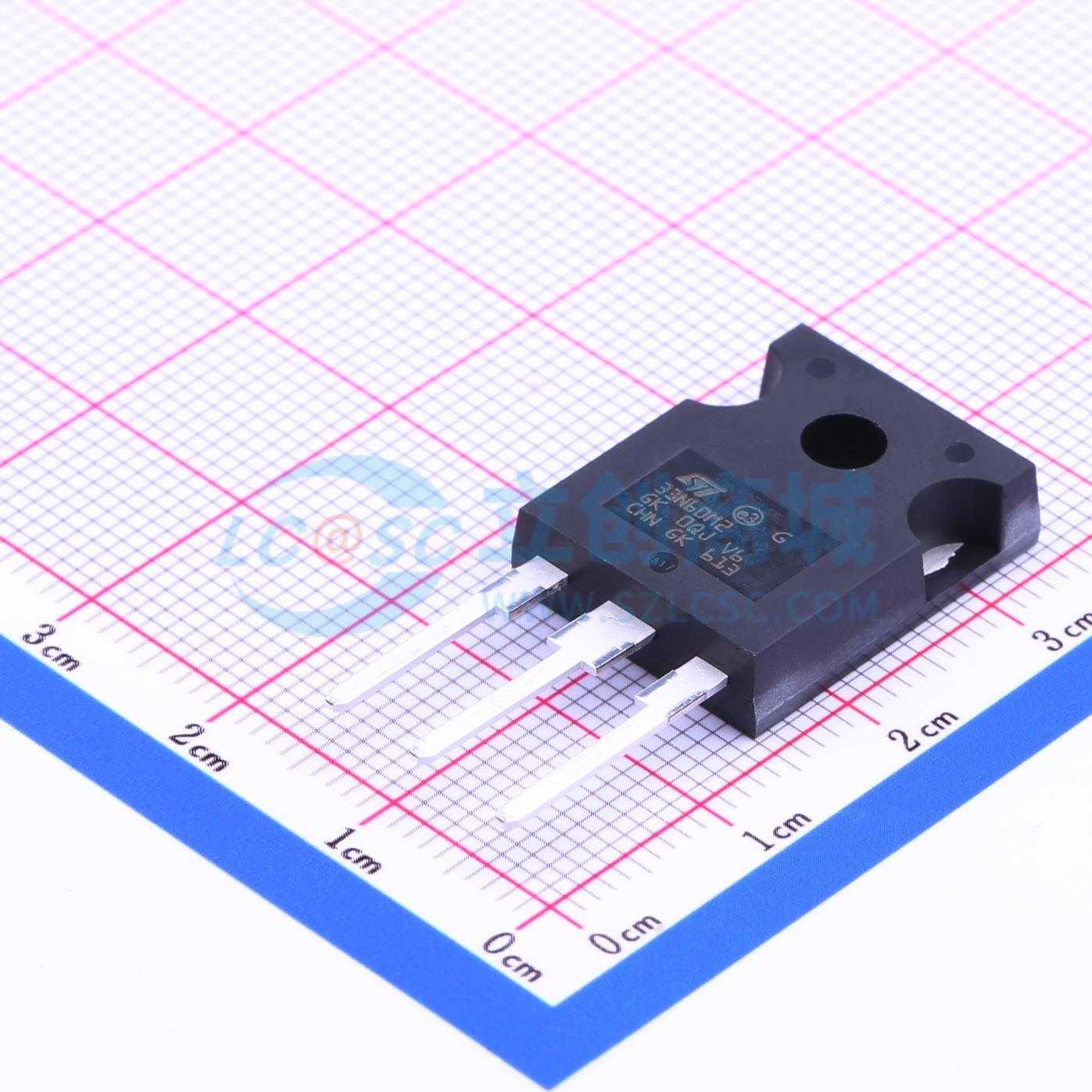

STW33N60M2
1个N沟道 耐压:600V 电流:26A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道600 V、0.108 Ohm典型值、26 A MDmesh M2功率MOSFET，TO-247封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STW33N60M2
- 商品编号
- C146206
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.501克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 26A | |
| 导通电阻(RDS(on)) | 125mΩ@10V | |
| 耗散功率(Pd) | 190W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45.5nC@10V | |
| 输入电容(Ciss) | 1.781nF | |
| 反向传输电容(Crss) | 2.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 85pF |
商品概述
这些器件是采用新一代MDmesh™技术——MDmesh II Plus™低Qg技术开发的N沟道功率MOSFET。这些创新型功率MOSFET将垂直结构与该公司的条形布局相结合，实现了极低的导通电阻和栅极电荷。因此，它们适用于要求最为严苛的高效转换器。
商品特性
- 极低的栅极电荷
- 与上一代产品相比,RDS(on) x面积更低
- MDmeshTM II技术
- 低栅极输入电阻
- 100%雪崩测试
- 齐纳保护
应用领域
- 开关应用
- LCC转换器、谐振转换器
