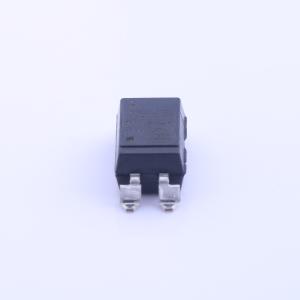

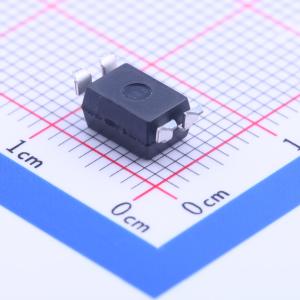

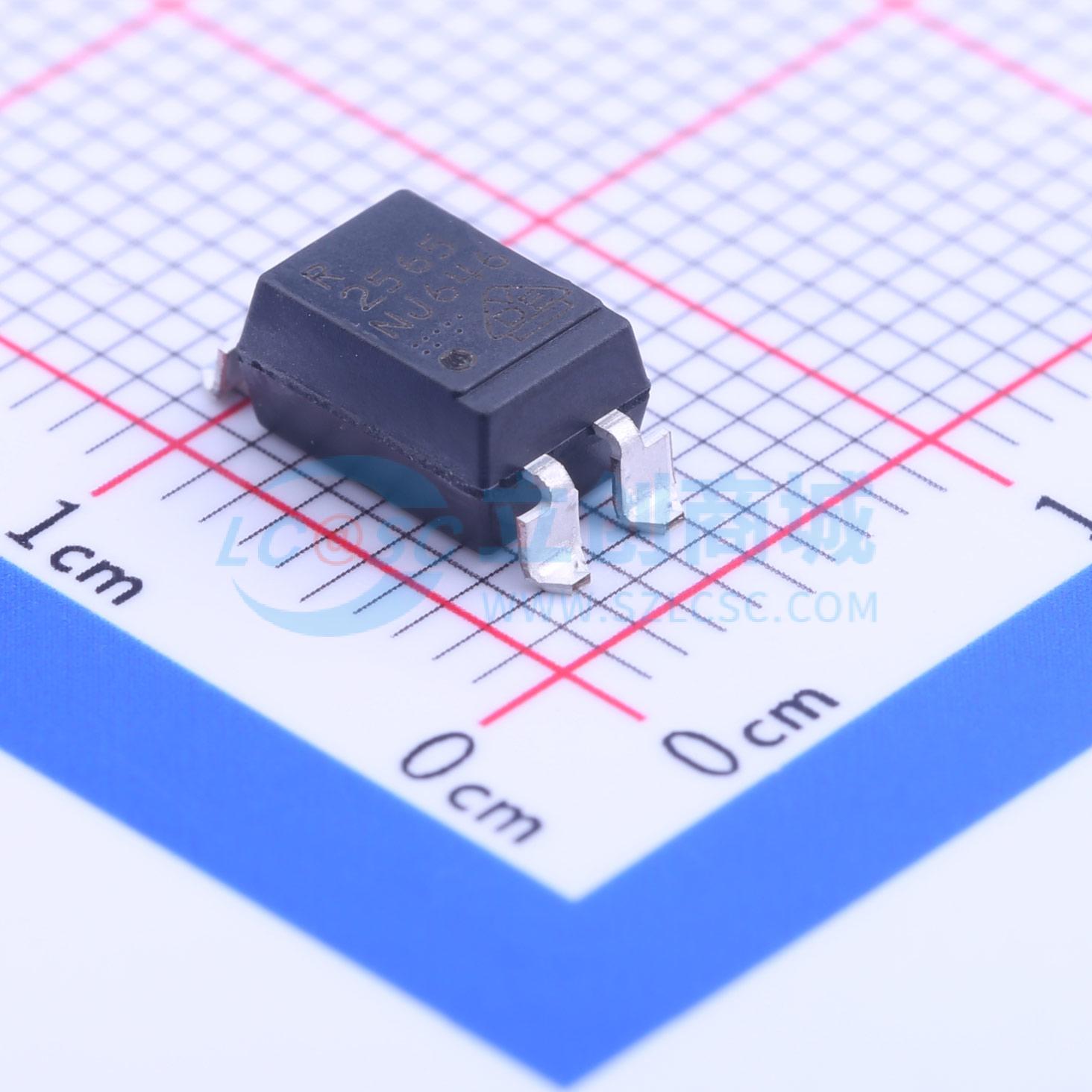

PS2565L-1-V-A

AC,DC输入

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是光耦合隔离器，包含砷化镓发光二极管和 NPN 硅光电晶体管。采用塑料 DIP（双列直插式封装），PS2565L-1 是用于表面贴装的引脚弯曲型（鸥翼型）。PS2565L1-1 是用于长爬电距离的引脚弯曲型。PS2565L2-1 是用于表面贴装的长爬电距离引脚弯曲型（鸥翼型）。
品牌名称: California Eastern Laboratories
商品型号: PS2565L-1-V-A
商品编号: C145674
商品封装: SMD-4P
包装方式: 管装
商品毛重: 0.174克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	300mV@10mA,10mA
	上升时间(tr)	3us
	下降时间	5us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	80%
	电流传输比(CTR)最大值/饱和值	400%
	正向电流(If)	80mA

商品概述

PS2565-1是光耦合隔离器，包含砷化镓发光二极管和NPN硅光电晶体管。 PS2565-1采用塑料双列直插式封装（Dual In-line Package，DIP），PS2565L-1为表面贴装的弯引脚型（鸥翼式）。 PS2565L1-1是用于长爬电距离的弯引脚型。 PS2565L2-1是用于长爬电距离的弯引脚型（鸥翼式），适用于表面贴装。

商品特性

交流输入响应
高隔离电压（BV = 5000 Vr.m.s.）
高集电极 - 发射极电压（VCEO = 80 V）
高电流传输比（CTR = 典型值200%）
高速开关（tr = 典型值3 μs，tf = 典型值5 μs）
安全标准：
- 获UL认证：编号E72422
- 获CSA认证：编号CA 101391（CA5A，CAN/CSA - C22.2 60065、60950）
- 获BSI认证：编号7112/7420
- 获SEMKO认证：编号903238
- 获NEMKO认证：编号P09210868
- 获DEMKO认证：编号314999
- 获FIMKO认证：编号FI 25119
- 获DIN EN60747 - 5 - 2（VDE0884第2部分）认证：编号40008862（可选）

应用领域

电话/传真机
工厂自动化/办公自动化设备
可编程逻辑控制器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

近期成交0单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	输出类型	光电三极管
	正向压降(Vf)	1.17V
	输出电流	50mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	-
	负载电压	80V
