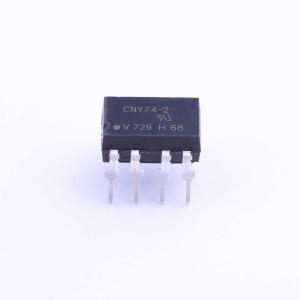

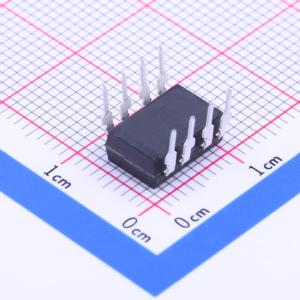

温馨提醒：图片仅供参考，商品以实物为准
CNY74-2H
停产 DC输入 隔离电压(rms):5300V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- VISHAY(威世)
- 商品型号
- CNY74-2H
- 商品编号
- C144903
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.626克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.3V | |
| 输出电流 | 2mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 3V | |
| 负载电压 | 70V | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@2mA,16mA | |
| 上升时间(tr) | 3us@2mA,100Ω | |
| 下降时间 | 4.7us@2mA,100Ω | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 400mW | |
| 正向电流(If) | 60mA |
商品概述
CNY74-2H、CNY74-4H是一款光耦合对，由GaAIAs红外LED和硅NPN光电晶体管组成。该器件能够传输包括直流电平在内的信号信息，同时在输入和输出之间保持高度的电气隔离。 CNY74-2H、CNY74-4H特别适用于驱动中速逻辑电路，可用于消除棘手的接地环路和噪声问题。此外，在许多数字接口应用以及CTR调制等模拟应用中，它还可用于替代继电器和变压器。 CNY74-2H在单个DIP封装中包含两个隔离通道；CNY74-4H每个封装中有四个隔离通道。
商品特性
- CNY74-2H、CNY74-4H与TTL兼容
- 典型传输比为35%
- 耦合电容为0.5 pF
- 双通道和四通道
- 采用行业标准DIP封装
- 符合RoHS指令2002/95/EC，并遵循WEEE指令2002/96/EC
