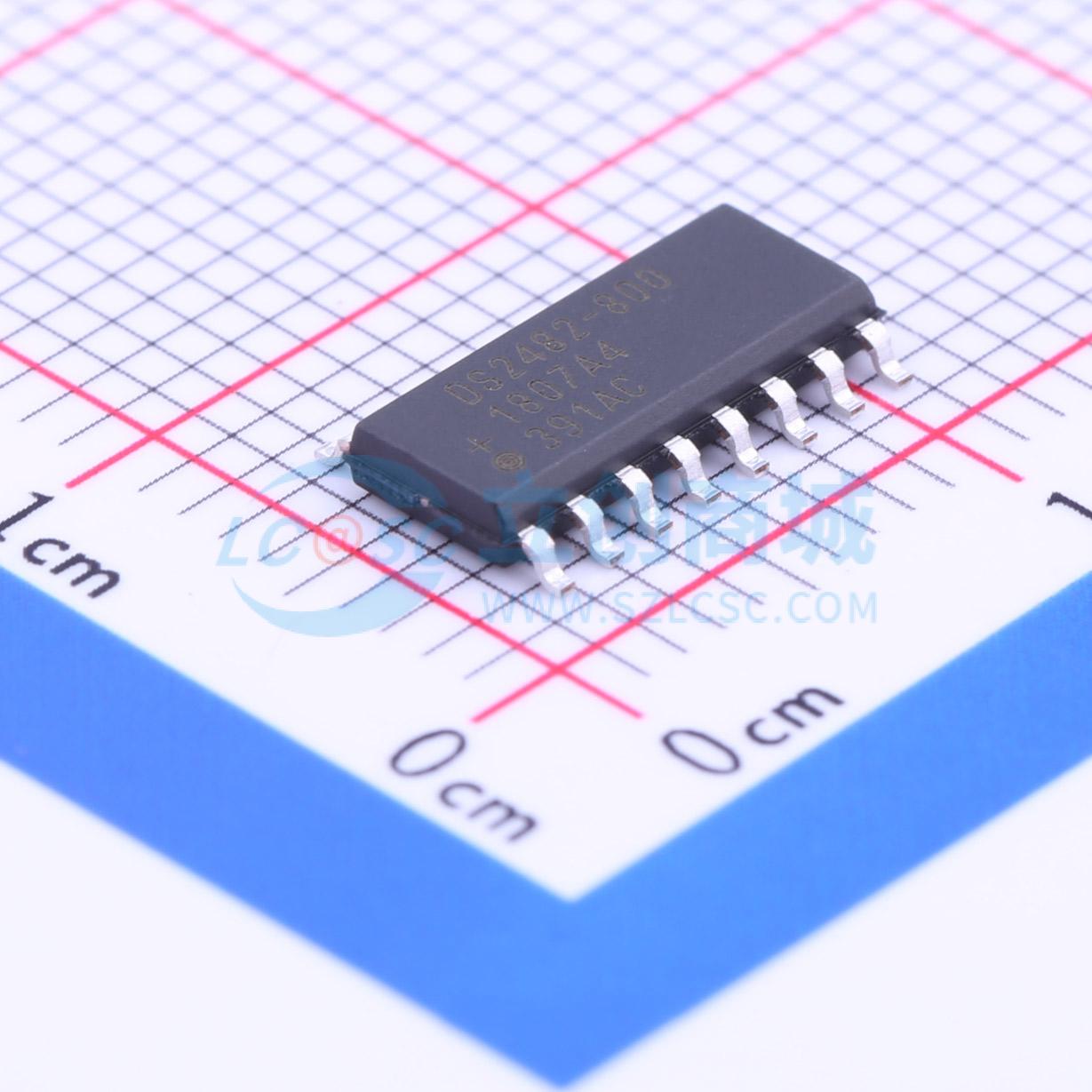

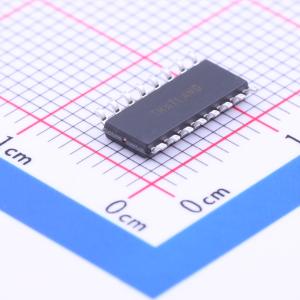

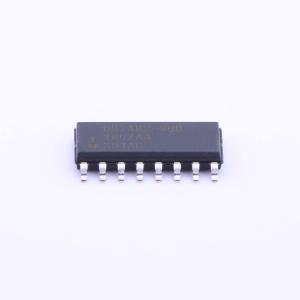

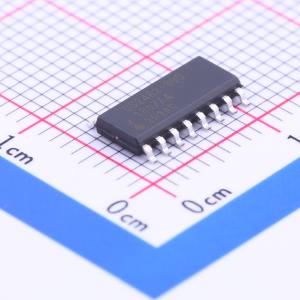

DS2482S-800+
DS2482S-800
- 描述
- 八通道1-Wire主控制器、 I2C至1-Wire桥接器件，可直接与标准(100kHz，最大值)或高速(400kHz，最大值)I2C主机连接，支持I2C主机与其它任何下行1-Wire从机器件之间的双向协议转换
- 商品型号
- DS2482S-800+
- 商品编号
- C143307
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V；3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
DS2482 - 800是一款I²C转单总线（1-Wire）桥接器件，可直接与标准（最高100kHz）或快速（最高400kHz）I²C主机接口，在I²C主机与任何下游单总线从设备之间进行双向协议转换。相对于任何连接的单总线从设备而言，DS2482 - 800是单总线主机。内部工厂校准定时器使系统主处理器无需生成对时间要求严格的单总线波形，支持标准和超速单总线通信速度。为优化单总线波形生成，DS2482 - 800对单总线的上升沿和下降沿进行压摆率控制，并具备可编程功能，可屏蔽某些单总线从设备产生的快速存在脉冲沿。可编程强上拉功能支持向诸如EEPROM和传感器等单总线设备供电。DS2482 - 800将这些功能与八个独立的单总线I/O通道相结合。I²C从地址分配由三个二进制地址输入控制，可解决系统中与其他I²C从设备的潜在冲突。
商品特性
- 便于I²C微端口与单总线从设备之间的接口连接
- I²C主机接口支持100kHz和400kHz的I²C通信速度
- 8个独立操作的单总线I/O通道
- 单总线主I/O，具备可选的有源或无源单总线拉上功能
- 提供复位/存在、8位、单比特和3比特单总线I/O序列
- 支持标准和超速单总线通信速度
- 三个地址输入用于I²C地址分配
- 支持EEPROM、温度传感器或其他具有瞬间高源电流模式的单总线从设备
- 内部低阻抗信号路径提供强单总线拉上功能
- PCTLZ输出，可选择控制外部MOSFET以满足更强拉上需求
- 宽工作范围：2.9V至5.5V，-40℃至+85℃
应用领域
- 无线基站
- 中心局交换机
- 专用交换机（PBX）
- 机架式服务器
- 医疗临床诊断设备
