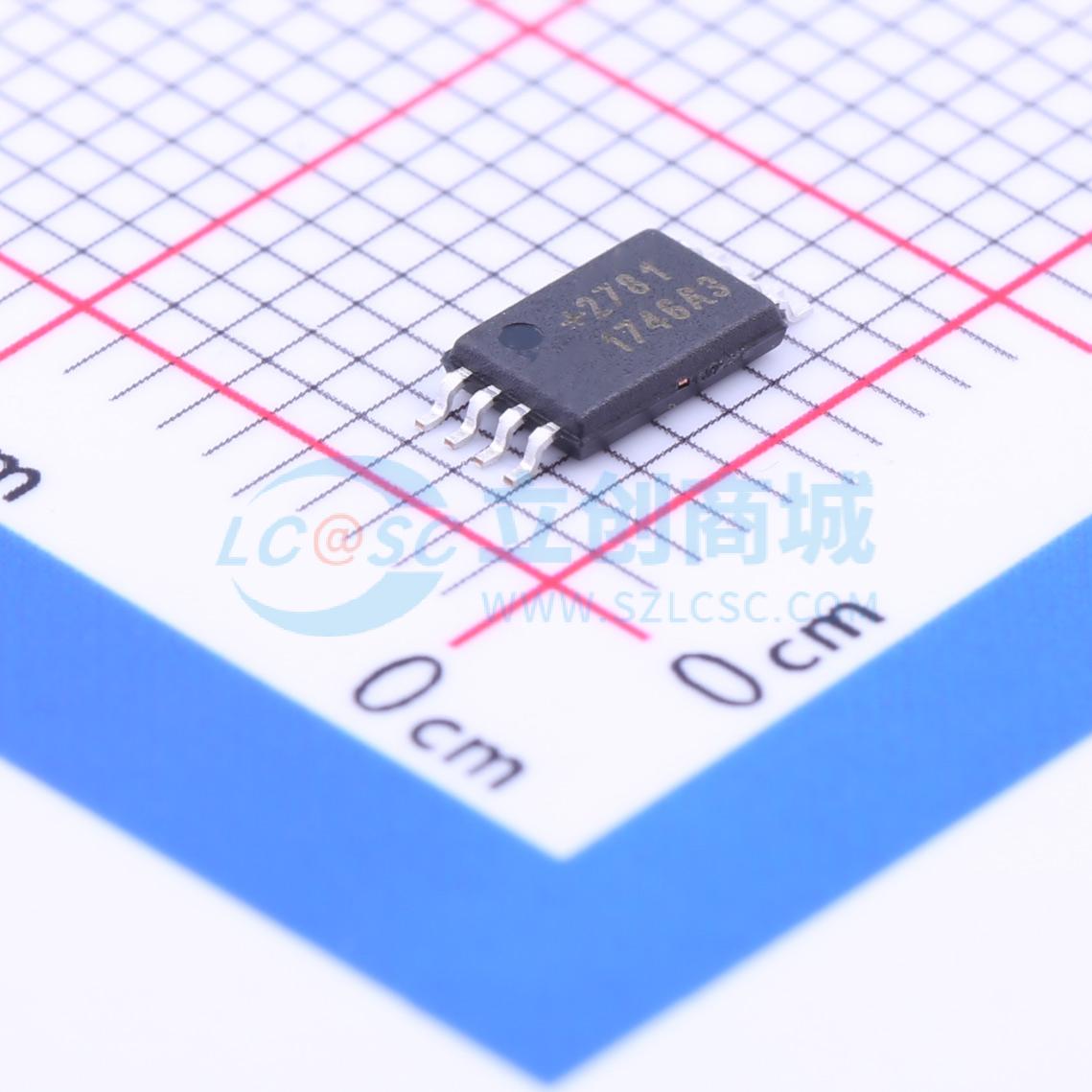

DS2781E+

DS2781E

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于1节或2节电池的独立式电量计IC、完备的电量计IC，精确计量1节或2节电池的剩余电量
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS2781E+
商品编号: C143312
商品封装: TSSOP-8
包装方式: 管装
商品毛重: 0.364克(g)

商品参数

商品概述

DS2781可测量电压、温度和电流，并估算可充电锂离子和锂聚合物电池的可用容量。计算中使用的电池组特性和应用参数存储在片上EEPROM中。可用容量寄存器会根据当前温度、放电速率、存储电量和应用参数，保守估算可释放的电量。容量估算结果以剩余毫安时和满电量百分比的形式报告。 DS2781可直接在2.5V至10V的电压下工作，支持单节或双节锂离子电池组。它提供非易失性存储，用于电池补偿和应用参数设置。无需主机端开发电量计算法。片上算法和便捷的运行状态报告减少了主机处理器所需的串行轮询。此外，还提供16字节的EEPROM内存供主机系统和/或电池组制造商专用。额外的EEPROM内存可用于方便地跟踪电池批次和日期，以及非易失性存储系统或电池使用统计数据。 Maxim 1-Wire接口以标准的16kbps或超速的140kbps速度提供串行通信，允许访问数据寄存器、控制寄存器和用户内存。一个独特的、工厂编程的64位注册号（8位家族代码 + 48位序列号 + 8位CRC）确保没有两个器件是相同的，并实现绝对可追溯性。DS2781上的Maxim 1-Wire接口支持多点连接功能，因此可以用一个引脚对多个从设备进行寻址。

商品特性

精密电压、温度和电流测量系统
适用于单节或双节电池应用
精确、温度稳定的内部时基
根据库仑计数、放电速率、温度和电池特性估算绝对和相对容量
准确预警低电量情况
自动将库仑计数和老化估算备份到非易失性（NV）EEPROM
增益和温度系数校准允许使用低成本的检测电阻
24字节参数EEPROM
16字节用户EEPROM
唯一ID和多点1-Wire接口
小巧的8引脚TSSOP和10引脚TDFN（3mm x 4mm）封装，易于嵌入薄型方形电池组中

应用领域

数码摄像机
商用双向无线电
工业PDA和手持式PC数据终端
便携式GPS导航系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.5V~10V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1~2
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	3uA
