温馨提醒：图片仅供参考，商品以实物为准

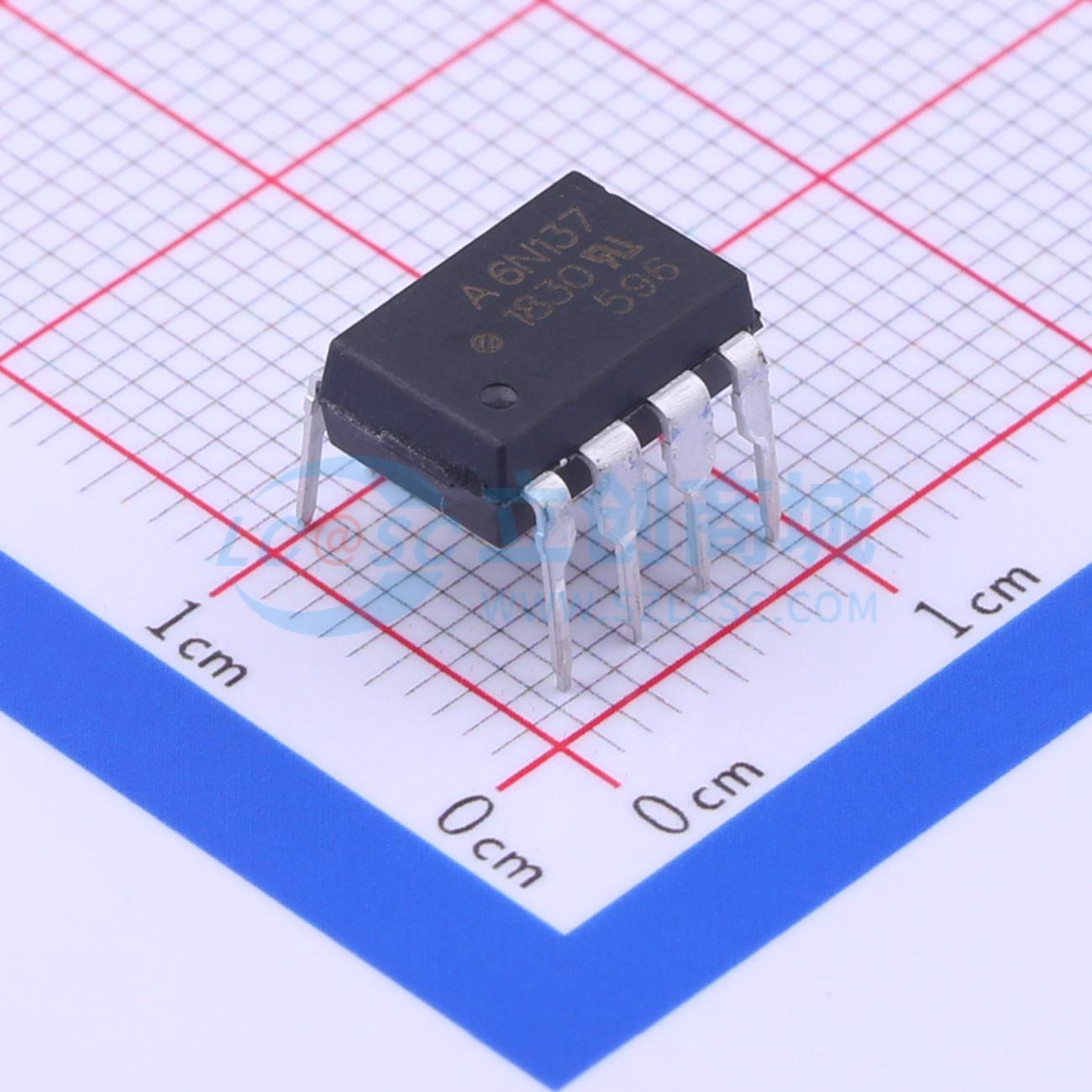

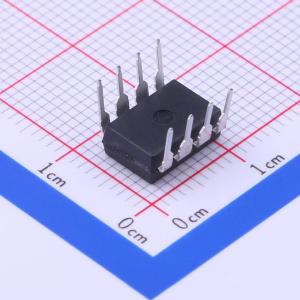

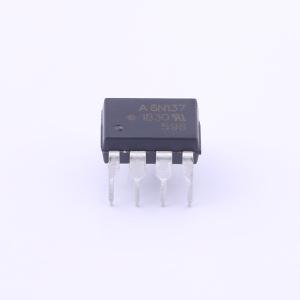

6N137-000E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高CMR，高速TTL兼容的光电耦合器
- 品牌名称
- Broadcom(博通)
- 商品型号
- 6N137-000E
- 商品编号
- C14750
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 75ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V |
应用领域
- 隔离线路接收器
- 计算机-外围接口
- 微处理器系统接口
- A/D、D/A转换的数字隔离
- 开关电源
- 仪器输入/输出隔离
- 消除地环
- 脉冲变压器替代
- 电机驱动中的功率晶体管隔离
- 高速逻辑系统的隔离
