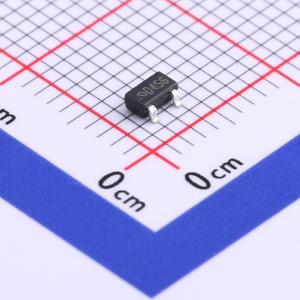

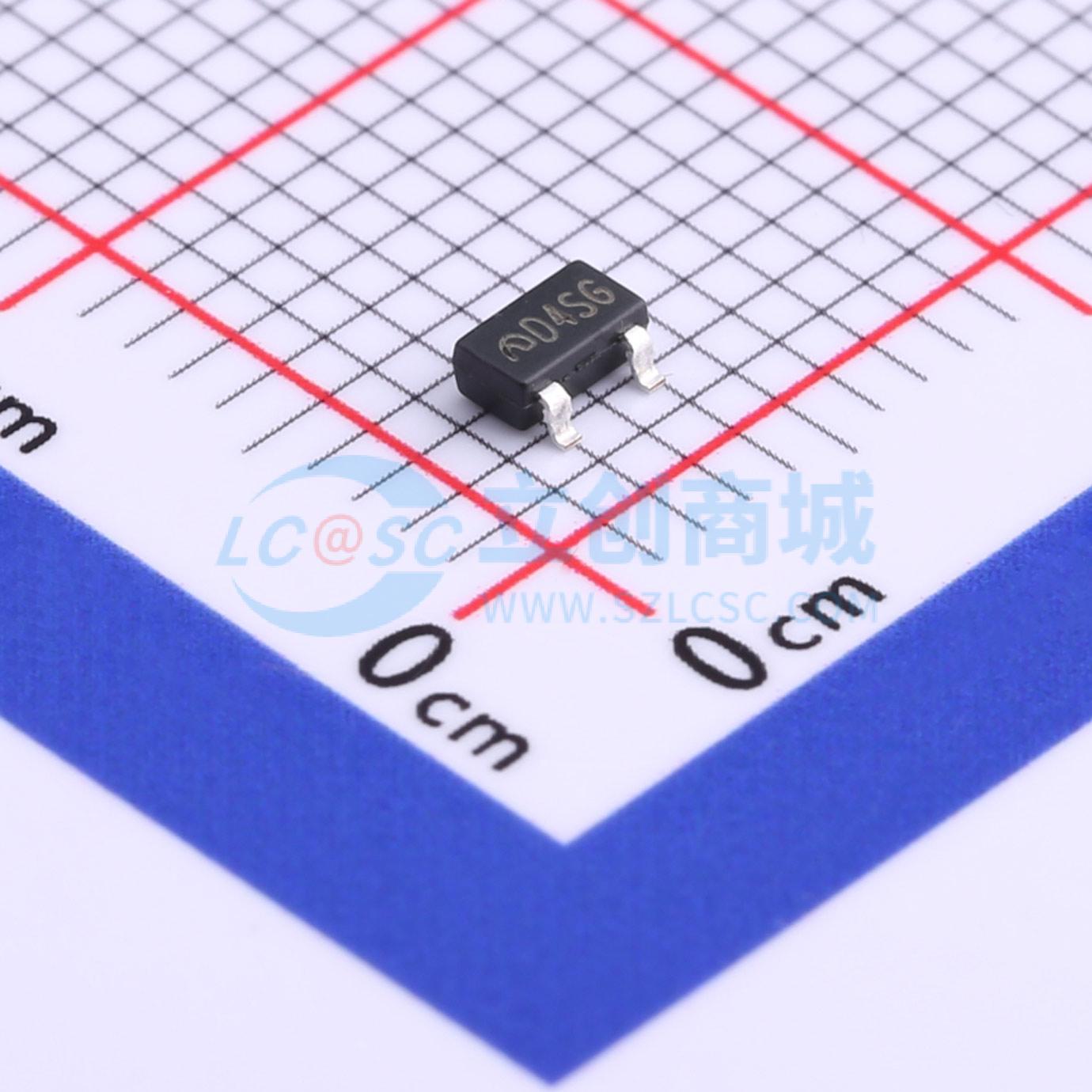

温馨提醒：图片仅供参考，商品以实物为准

ME2108A50M3G

PFM升压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME2108系列是一款PFM升压DC/DC转换器,具有低纹波和低噪声,适用于电池供电设备。其工作电压范围为0.9V至6.5V,输出电压范围为2.0V至7.0V,最大输出电流为400mA,最大振荡频率为180kHz。
品牌名称: MICRONE(南京微盟)
商品型号: ME2108A50M3G
商品编号: C14839
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.053克(g)

商品参数

商品概述

ME2108系列是采用CMOS工艺的微功耗PFM升压型DC/DC转换IC。通过先进的电路设计，降低了开关过程中产生的高频噪声；输出电压可在2.0~7.0V之间以0.1V为步长进行编程，最高频率为180KHz（典型值）。仅需三个外部元件，ME2108Xxx即可构成低纹波、高效率的升压型DC/DC转换器。此外，它还具备CE（芯片使能）功能，可在关断模式下降低功耗。ME2108Xxx适用于对噪声和供电电流要求较低的电池供电设备。

商品特性

低纹波、低噪声
工作电压范围：0.9V~6.5V
输出电压范围：2.0V~7.0V（步长0.1V）
输出电压精度：±2.5%
输出电流：若VIN = 3.0V且VOUT = 5.0V，则IOUT = 400mA
低启动电压：≲0.9V（IOUT = 1mA时）
最高振荡频率：180KHz（典型值）
高效率：85%（典型值）
封装形式：SOT23、SOT89、TO92

应用领域

电池供电设备的电源
无线鼠标、无线键盘、玩具、相机、摄像机、录像机、个人数字助理（PDA）和手持通信设备的电源
需要比所用电池电压更高的电器设备的电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~6.5V
	输出电压	2V~7V
	输出电流	400mA
	开关频率	180kHz
	工作温度	-25℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	固定
