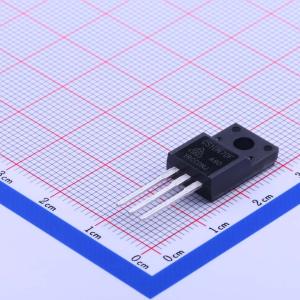

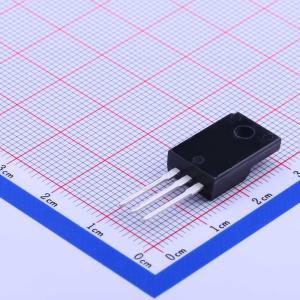

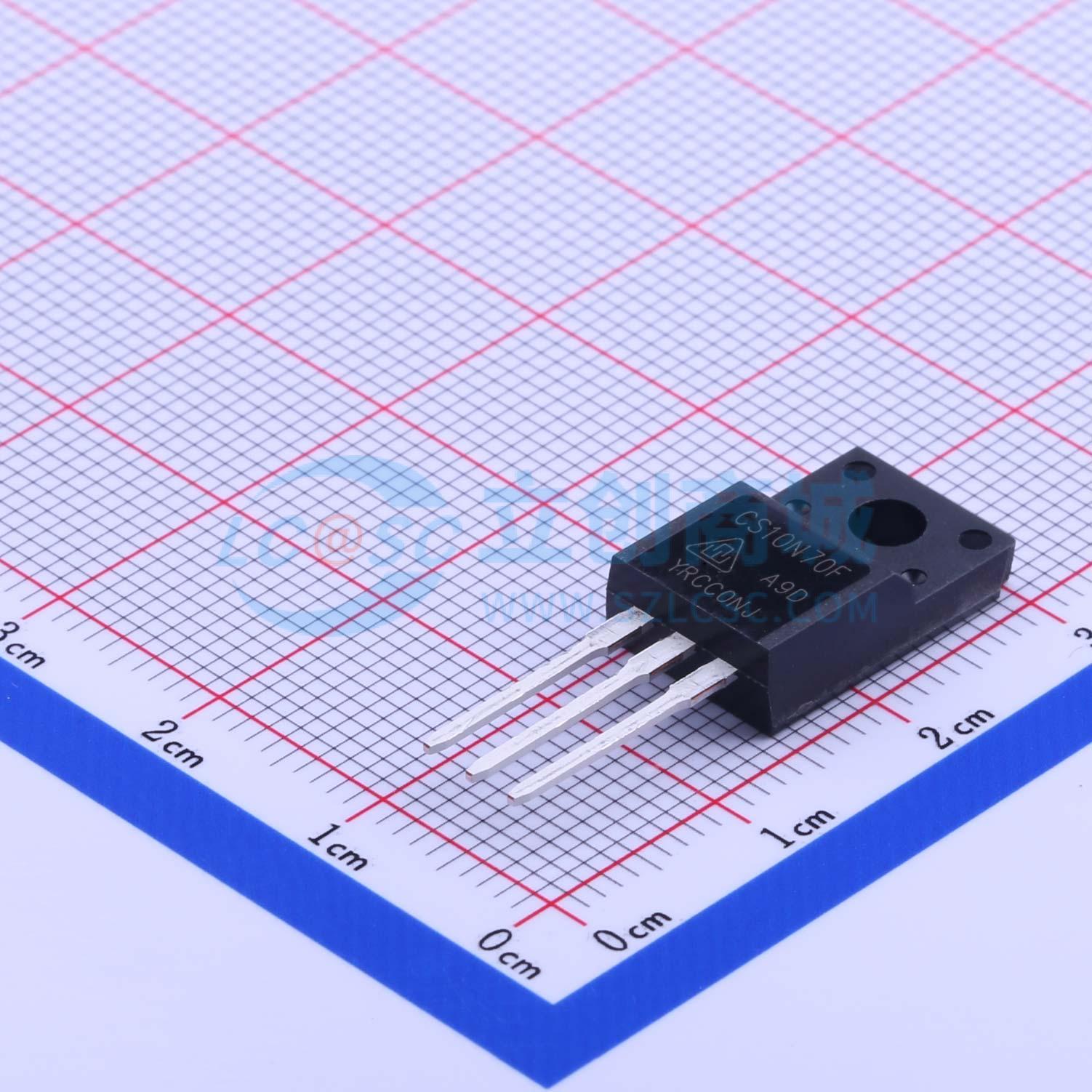

温馨提醒：图片仅供参考，商品以实物为准
CS10N70FA9D
1个N沟道 耐压:700V 电流:10A
- 描述
- N沟道 700V 10A
- 品牌名称
- 华润华晶
- 商品型号
- CS10N70FA9D
- 商品编号
- C140756
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 900mΩ@10V,5A | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 39nC@10V | |
| 输入电容(Ciss) | 1.553nF | |
| 反向传输电容(Crss) | 16pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 155pF |
商品概述
CS10N70F A9D是采用自对准平面技术制造的硅N沟道增强型VDMOSFET，可降低传导损耗、提高开关性能并增强雪崩能量。该晶体管可用于各种功率开关电路，以实现系统小型化和更高效率。其封装形式为TO-220F，符合RoHS标准。
商品特性
- 快速开关
- 增强的ESD能力
- 低栅极电荷（典型数据：39nC）
- 低反向传输电容（典型值：16pF）
- 100%单脉冲雪崩能量测试
应用领域
- 适配器和充电器的功率开关电路。
