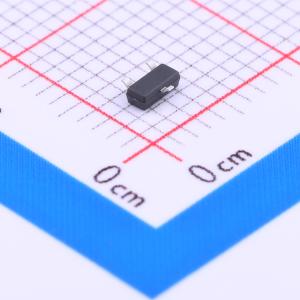

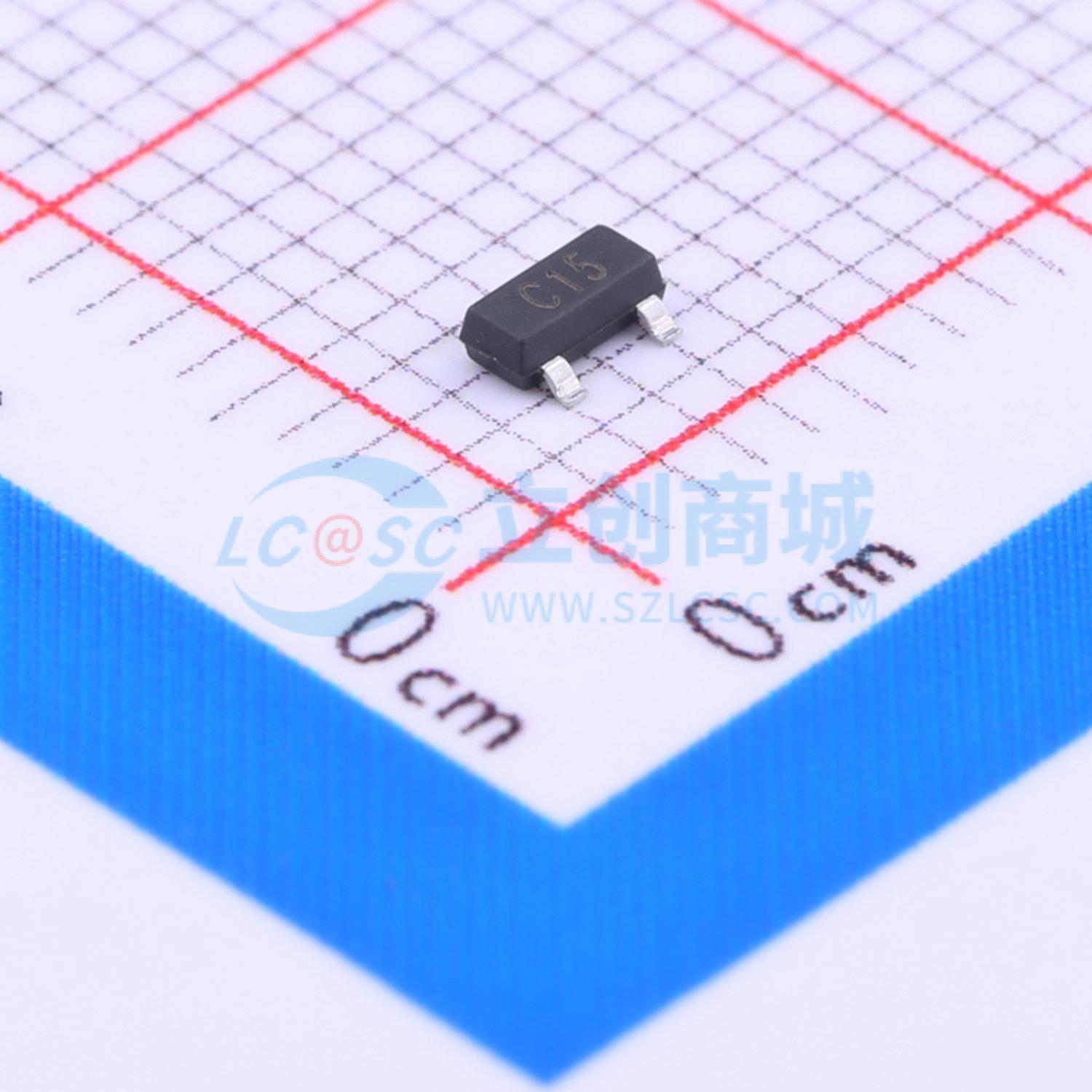

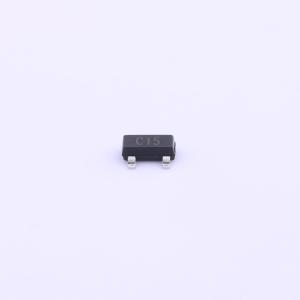

温馨提醒：图片仅供参考，商品以实物为准

SDT23C15L02

双向ESD 15V截止峰值脉冲电流：5A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SDT23CXXL02系列旨在保护敏感电子设备免受因静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或闩锁效应。它们专为电路板空间有限的应用而设计。这些器件可保护多达两条线路。它们是双向器件，可用于信号极性高于地电位的线路。瞬态电压抑制（TVS）二极管是专门为瞬态抑制而设计的固态器件。它们具有大截面积结，可传导高瞬态电流。它们具备电路板级保护所需的理想特性，包括快速响应时间、低钳位电压且无器件性能退化。这些器件可用于满足IEC61000 - 4 - 2标准4级的抗扰度要求。SOT - 23封装尺寸使其非常适合用于便携式电子设备，如RS - 422输入/输出、RS - 232输入/输出、笔记本电脑和服务器。
品牌名称: Brightking(君耀电子)
商品型号: SDT23C15L02
商品编号: C140694
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

SDT23CXXL02系列旨在保护敏感电子设备免受因静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或闩锁效应。它们专为电路板空间有限的应用而设计。这些器件可保护多达两条线路。它们是双向器件，可用于信号极性高于地电位的线路。瞬态电压抑制（TVS）二极管是专门为瞬态抑制而设计的固态器件。它们具有大截面积结，可传导高瞬态电流。它们具备电路板级保护所需的理想特性，包括快速响应时间、低钳位电压且无器件性能退化。这些器件可用于满足IEC61000 - 4 - 2标准4级的抗扰度要求。SOT - 23封装尺寸使其非常适合用于便携式电子设备，如RS - 422输入/输出、RS - 232输入/输出、笔记本电脑和服务器。

商品特性

符合IEC61000 - 4 - 2标准，15KV空气放电、8KV接触放电
SOT - 23表面贴装封装
保护双向两条输入/输出线路
在8/20μs波形下峰值功率耗散为350W
工作电压：5V、12V和15V
低泄漏电流
低工作电压和钳位电压
固态硅雪崩技术
无铅/符合RoHS标准
阻燃等级UL 94V - 0
符合J - STD - 020标准的MSL 1级

应用领域

RS - 232和RS - 422数据线
基于微处理器的设备
局域网/广域网设备
台式电脑和服务器
笔记本电脑、便携式电脑和平板电脑
机顶盒
外围设备
串行和并行端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	15V
	钳位电压	38V
	峰值脉冲电流(Ipp)	5A
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压	16.7V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	双路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	60pF
