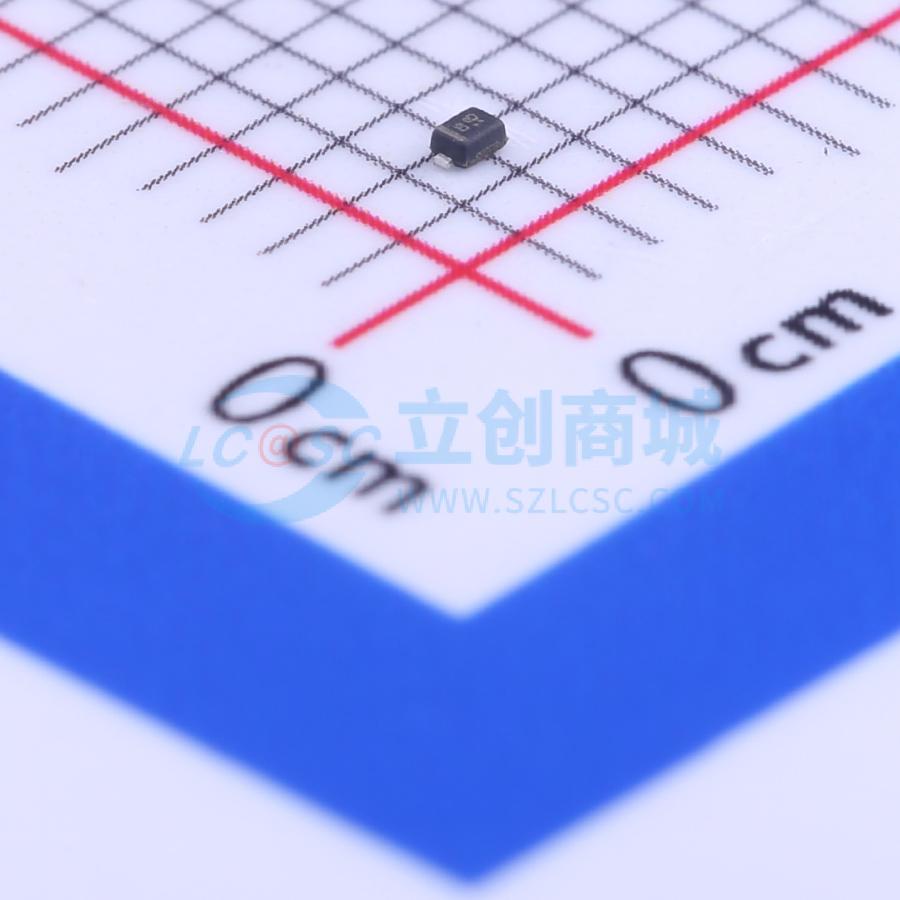

温馨提醒：图片仅供参考，商品以实物为准
LESD9D3.3CT5G
双向TVS 3.3V截止 峰值脉冲电流：11.2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LESD9D3.3CT5 G旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和许多其他电路板空间有限的便携式应用。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LESD9D3.3CT5G
- 商品编号
- C136159
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14.1V | |
| 峰值脉冲电流(Ipp) | 11.2A@8/20us | |
| 峰值脉冲功率(Ppp) | 158W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 25pF |
商品概述
LESD9D3.3CT5 G旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和许多其他电路板空间有限的便携式应用。
商品特性
- 小尺寸封装
- 低封装高度
- 在8×20 μs脉冲下，峰值功率高达150 W
- 低泄漏电流
- 典型响应时间 < 1 ns
- 人体模型3级（>16 kV）静电放电等级
- IEC61000−4−2 4级静电放电保护
- IEC61000−4−4 4级电快速瞬变脉冲群（EFT）保护
- 汽车及其他需要独特场地和控制变更要求的应用采用S前缀；符合AEC-Q101标准且具备生产件批准程序（PPAP）能力
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
