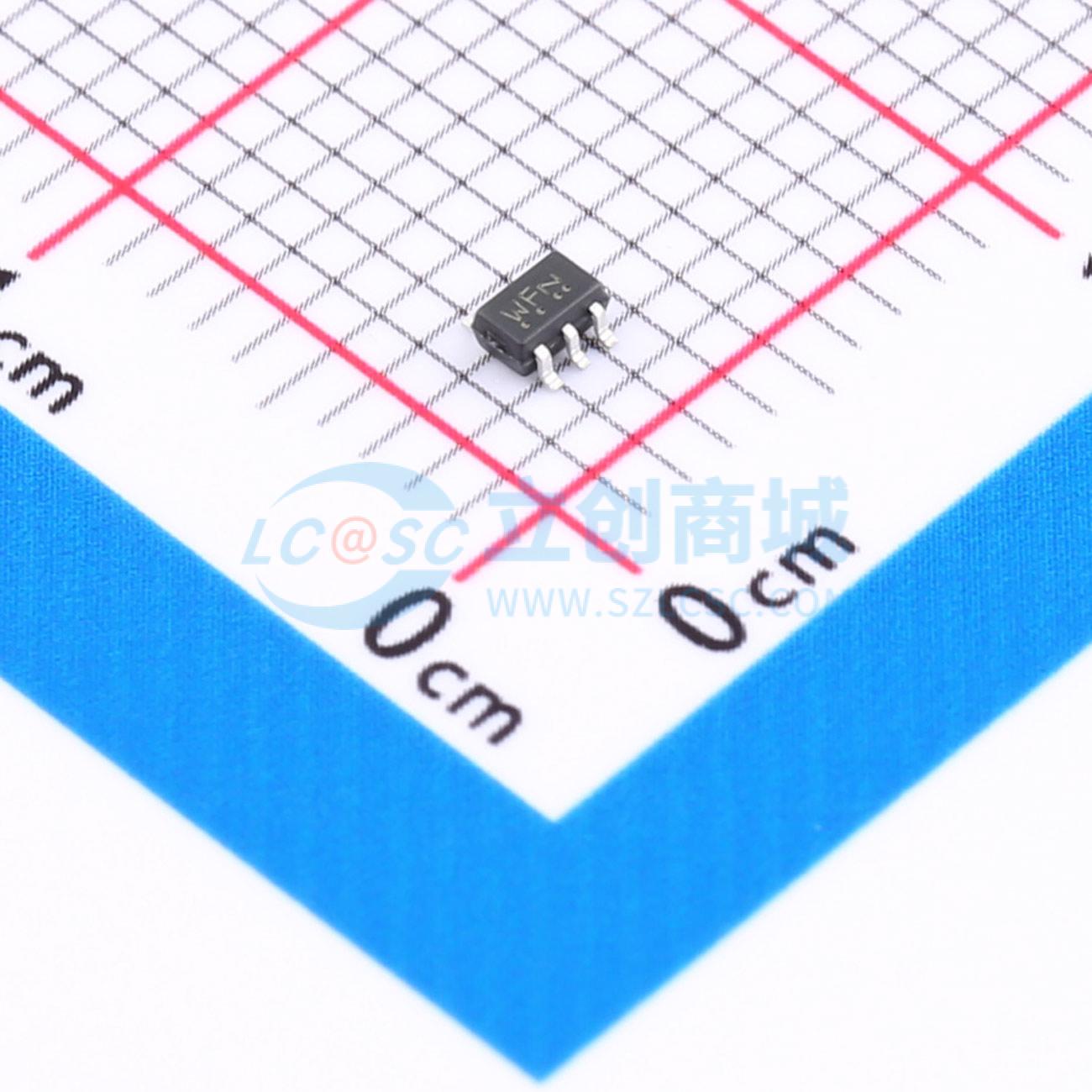

温馨提醒：图片仅供参考，商品以实物为准
LESDA6V1W6T1G
单向TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- LESDA6V1W6T1G 是一款单片式抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。对于正瞬变，该器件将电压钳位在逻辑电平电源略上方；对于负瞬变，将电压钳位至低于地电位一个二极管压降的位置。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LESDA6V1W6T1G
- 商品编号
- C136177
- 商品封装
- SC-88
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 100V | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 50pF |
商品概述
LESDA6V1W6T1G是一款单片式浪涌抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。该器件在正向瞬变时将电压钳位至略高于逻辑电平电源电压，在负向瞬变时将电压钳位至低于地电位一个二极管压降。
商品特性
- 5个单向瞬态抑制功能
- 击穿电压：VBR最小为6.1V和25V
- 低漏电流：< 1 mA
- 典型PCB占用面积非常小：< 4.2 mm²
- 高ESD保护等级：高达25 kV
- 高度集成
- 器件标记：WF
- 适用于汽车及其他有独特产地和控制变更要求的应用的S前缀；符合AEC-Q101标准且具备生产件批准程序（PPAP）能力。
应用领域
- 计算机
- 打印机
- 通信系统
- 手机及配件
- 有线和无线电话机
- 机顶盒
