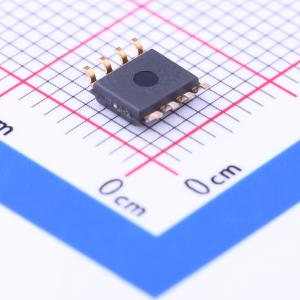

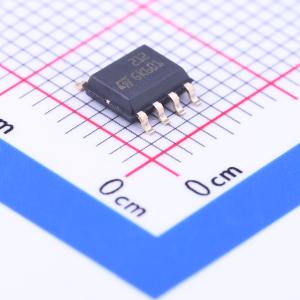

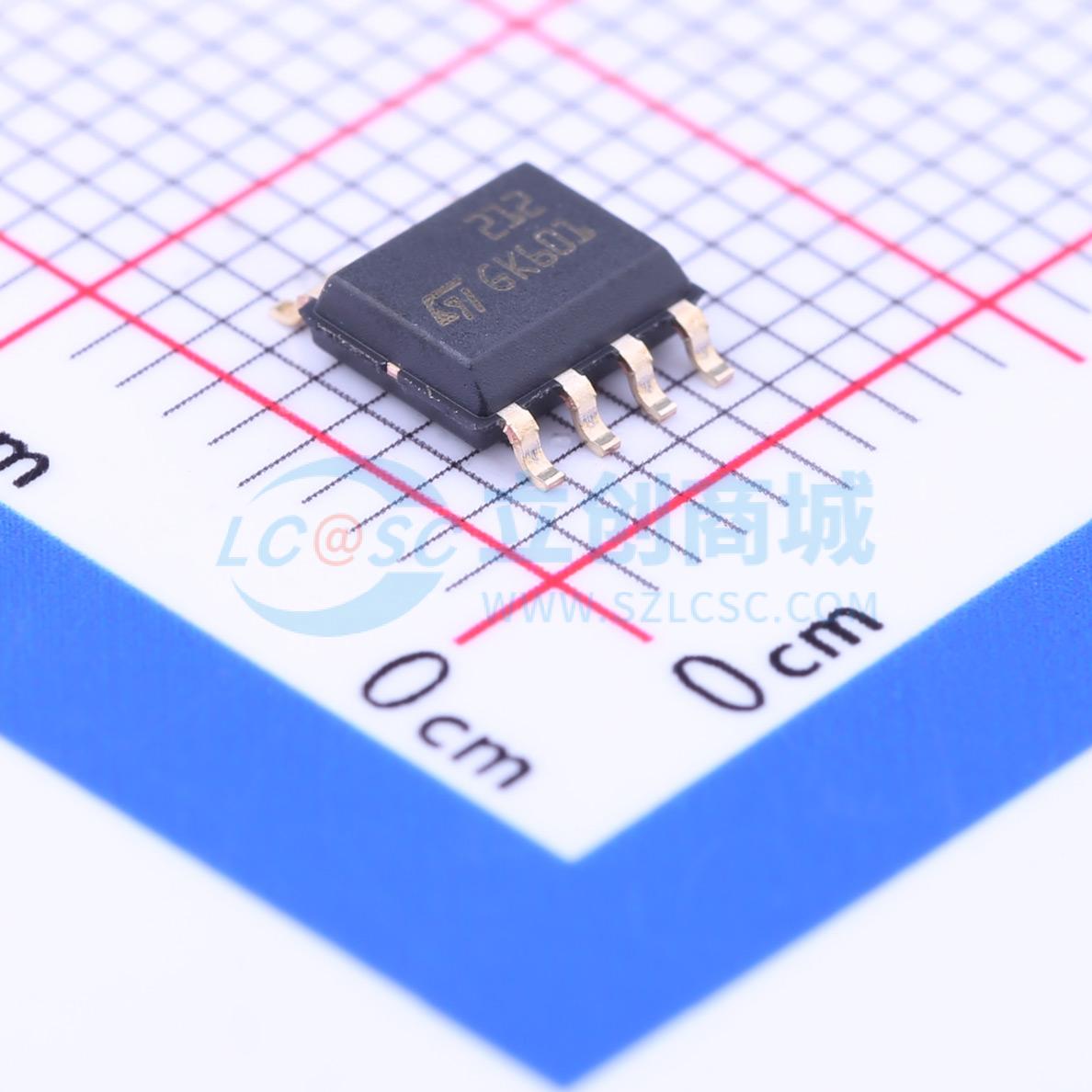

LDL212DR
1.2A低压降线性稳压器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LDL212可在2.5 V至18 V的输入电压范围内提供最高1.2 A的电流，在1 A电流下的典型压差为350 mV。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LDL212DR
- 商品编号
- C136153
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 18V | |
| 输出电压 | 1.18V~17.4V | |
| 输出电流 | 1.2A | |
| 电源纹波抑制比(PSRR) | 50dB@(100kHz) | |
| 压差 | 350mV@(1.2A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 380uA | |
| 噪声 | 60uVrms | |
| 特性 | 过流保护；带使能 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LDL212可在2.5 V至18 V的输入电压范围内提供最高1.2 A的电流，在1.2 A电流下的典型压差为350 mV。它在120 Hz时具有87 dB的高电源抑制比，在100 kHz时超过40 dB，这使得LDL212适用于开关电源（SMPS）的直接稳压以及DC - DC转换器中的二次线性稳压。通过使能逻辑控制功能，LDL212可进入关断模式，从而降低总电流消耗。该器件还具备限流、安全工作区（SOA）和热保护功能。
商品特性
- 输入电压范围：2.5 V至18 V
- 可按需提供任意固定输出电压，以100 mV为步进，范围从1.2 V至12 V（以50 mV为步进，范围从1.2 V至6.6 V）
- 可调版本输出电压范围：1.18 V至输入电压减去最大压差
- 保证输出电流为1.2 A
- 在1.2 A电流下典型压差为350 mV
- 欠压锁定功能
- 使能功能
- 内部热保护、限流和功率限制
- 高电源抑制比：在120 Hz时为87 dB，在1 kHz时为75 dB
- 工作温度范围：-40 ℃至125 ℃
- 封装形式：SO - 8蝙蝠翼形塑料微封装、DFN6（3x3）和DFN6（2x2）
应用领域
- 消费工业领域
- 开关电源（SMPS）
- 负载点DC - DC后置稳压
