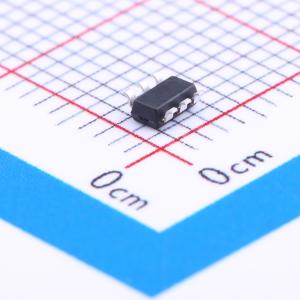

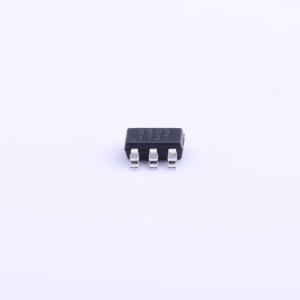

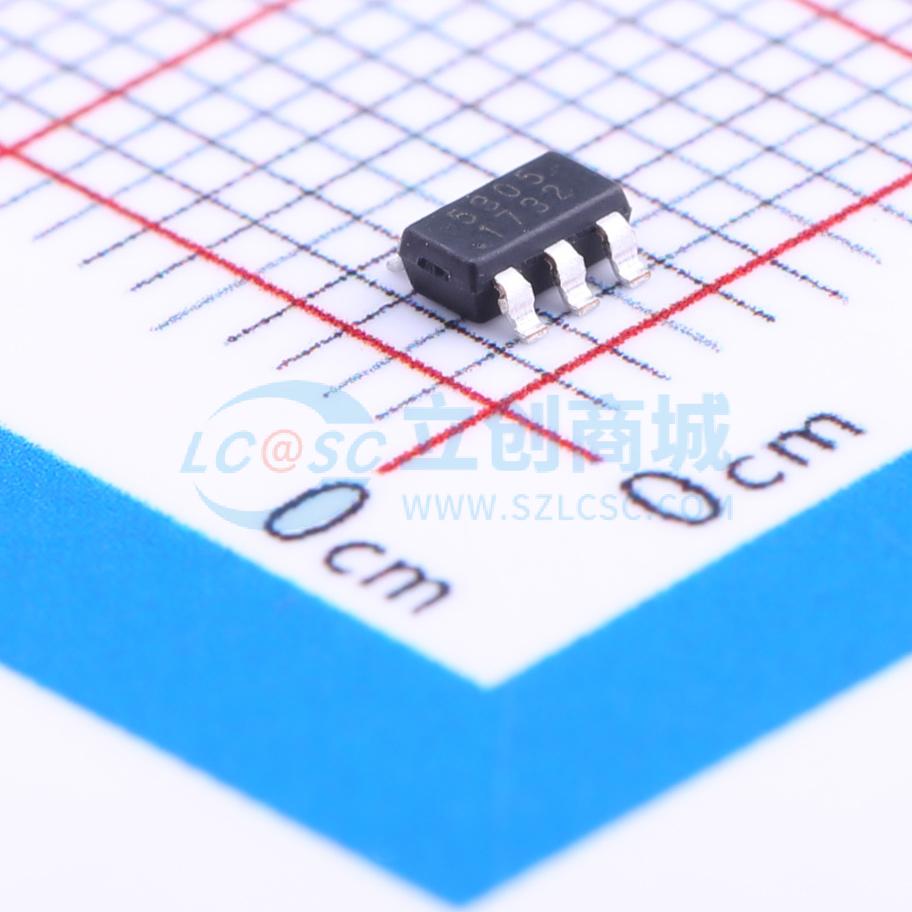

ESD5305F-6/TR

单向TVS 5V截止峰值浪涌电流：6A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD5305F是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。ESD5305F集成了四对低电容导向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD5305F可提供高达±30 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能够承受高达6A（8/20 μs）的峰值脉冲电流。ESD5305F采用SOT23 - 6L封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD5305F-6/TR
商品编号: C136137
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

ESD5305F是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。 ESD5305F集成了四对低电容导向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD5305F可提供高达±30 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能够承受高达6A（8/20 μs）的峰值脉冲电流。 ESD5305F采用SOT23 - 6L封装。标准产品无铅且无卤。

商品特性

反向关断电压：最大5V
根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30 kV（接触放电）
根据IEC61000 - 4 - 5（浪涌）标准：6A（8/20 μs）
低电容：C₁/₀ - GND = 典型值0.65 pF（Vcc悬空）
C₁/₀ - GND = 典型值0.35 pF（Vcc = 5V）
超低泄漏电流：典型值IR < 1 nA
低钳位电压：VCL = 16.5V < IPP = 16A（TLP）
固态硅技术

应用领域

USB 2.0
HDMI 1.3
SATA和eSATA
DVI IEEE 1394
PCI Express
便携式电子设备、笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	14V
	峰值脉冲电流(Ipp)	6A@8/20us
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	50nA
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.65pF
