温馨提醒：图片仅供参考，商品以实物为准

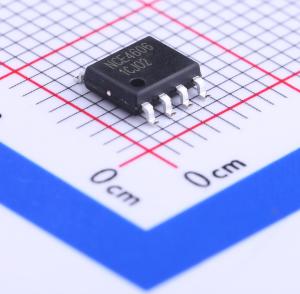

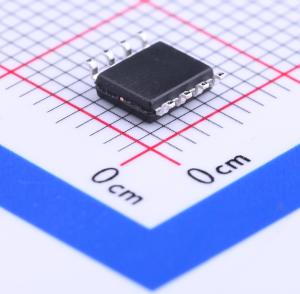

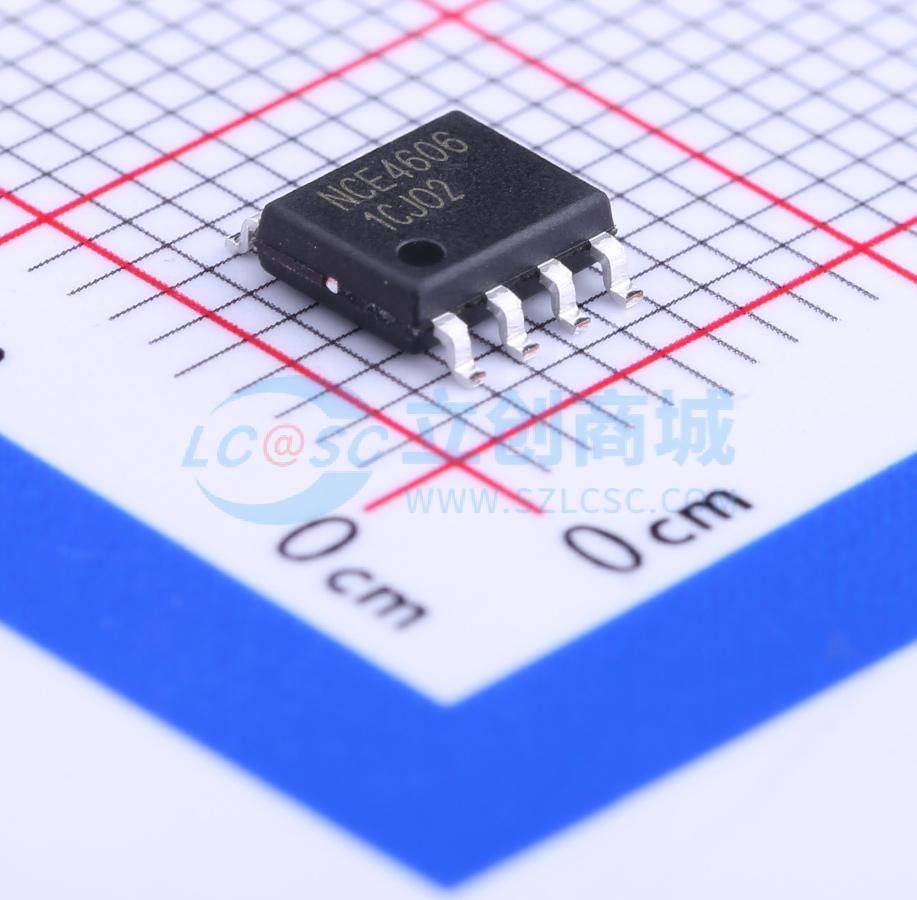

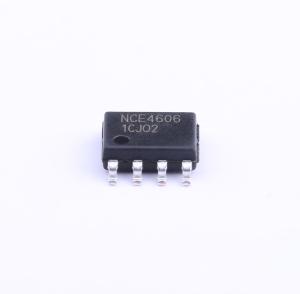

NCE4606
1个N沟道+1个P沟道 耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE4606采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)和低栅极电荷。互补MOSFET可用于构成电平转换高端开关，也适用于众多其他应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE4606
- 商品编号
- C136091
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6.5A；7A | |
| 导通电阻(RDS(on)) | 20mΩ@10V；28mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13nC@10V；9.2nC@10V | |
| 输入电容(Ciss) | 255pF；520pF | |
| 反向传输电容(Crss) | 35pF；65pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 45pF；100pF |
商品概述
NCE4606采用先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷。互补MOSFET可用于构成电平转换高端开关，以及其他多种应用。
商品特性
- N沟道
- VDS = 30V,ID = 6.5A
- 在VGS = 10V时,RDS(ON) < 30mΩ
- P沟道
- VDS = -30V,ID = -7A
- 在VGS = -10V时,RDS(ON) < 33mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
