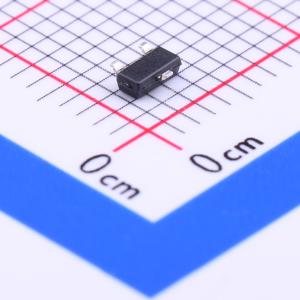

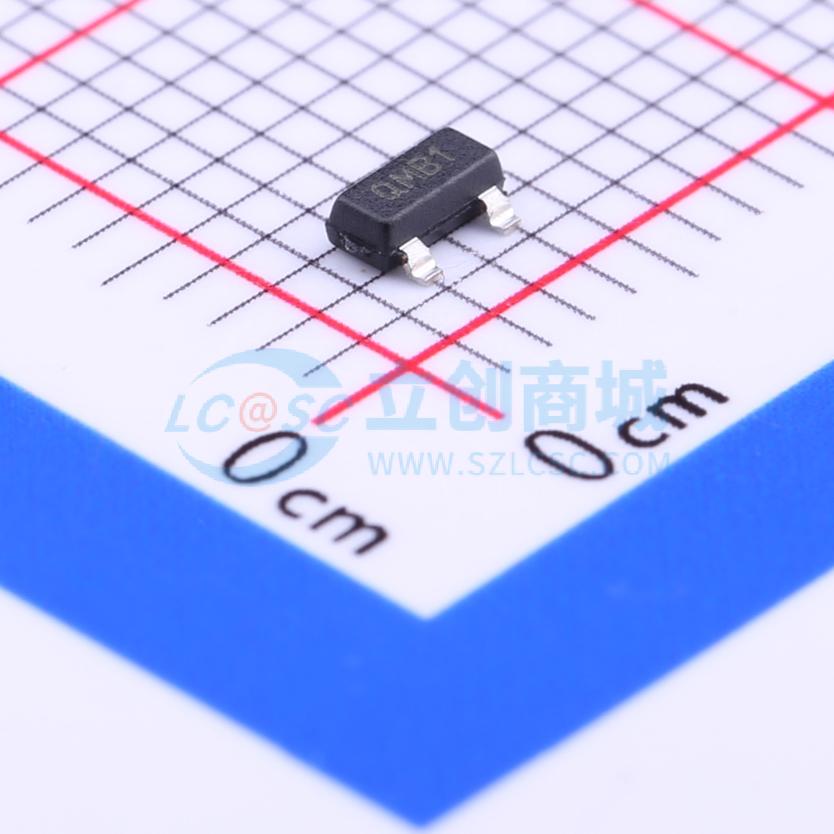

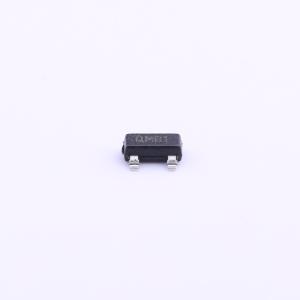

温馨提醒：图片仅供参考，商品以实物为准
MCP100T-450I/TT
具有推挽输出的单片机监控电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP100/101 均为电压监控器件，设计用于使单片机保持在复位状态，直到系统电压达到适当的电平并稳定下来。当供电电压跌落到安全工作电平以下时，它也可用于对欠压条件进行保护。该系列的两种器件都具有7 种电压跳变点可供选择，并且均带有推挽式输出。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP100T-450I/TT
- 商品编号
- C134467
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 4.375V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 350ms | |
| 工作温度 | -40℃~+85℃@(Tj) | |
| 静态电流(Iq) | 45uA |
商品概述
MCP100/101 均为电压监控器件，设计用于使单片机保持在复位状态，直到系统电压达到适当的电平并稳定下来。当供电电压跌落到安全工作电平以下时，它也可用于对欠压条件进行保护。该系列的两种器件都具有7 种电压跳变点可供选择，并且均带有推挽式输出。MCP100 器件具有低电平有效的RESET 引脚，而MCP101 器件具有高电平有效的RESET引脚。当VDD引脚上的电压低于跳变点电压时，MCP100/101 会将发出有效的RESET/RESET 信号。
商品特性
- 将单片机保持在复位状态，直到供电电压达到稳定的工作电平
- 欠压时复位单片机
- 可对3V、3.3V 和5V 的系统电源进行高精度监控
- 7 个可供使用的电压跳变点
- 低电平有效的RESET 引脚（MCP100）或高电平有效的RESET 引脚（MCP101）
- 推挽式输出
- 保持RESET/RESET 有效电平350 ms（典型值）
- RESET/RESET 相对于VDD 的电压为1.0V
- 在整个工作温度范围内，对于5V 的系统，精度为±125 mV；而对于3V 的系统，精度为±75 mV
- 典型工作电流为45 μA
- 温度范围：工业级（I）：-40°C 至 +85°C
