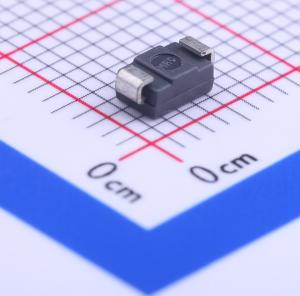

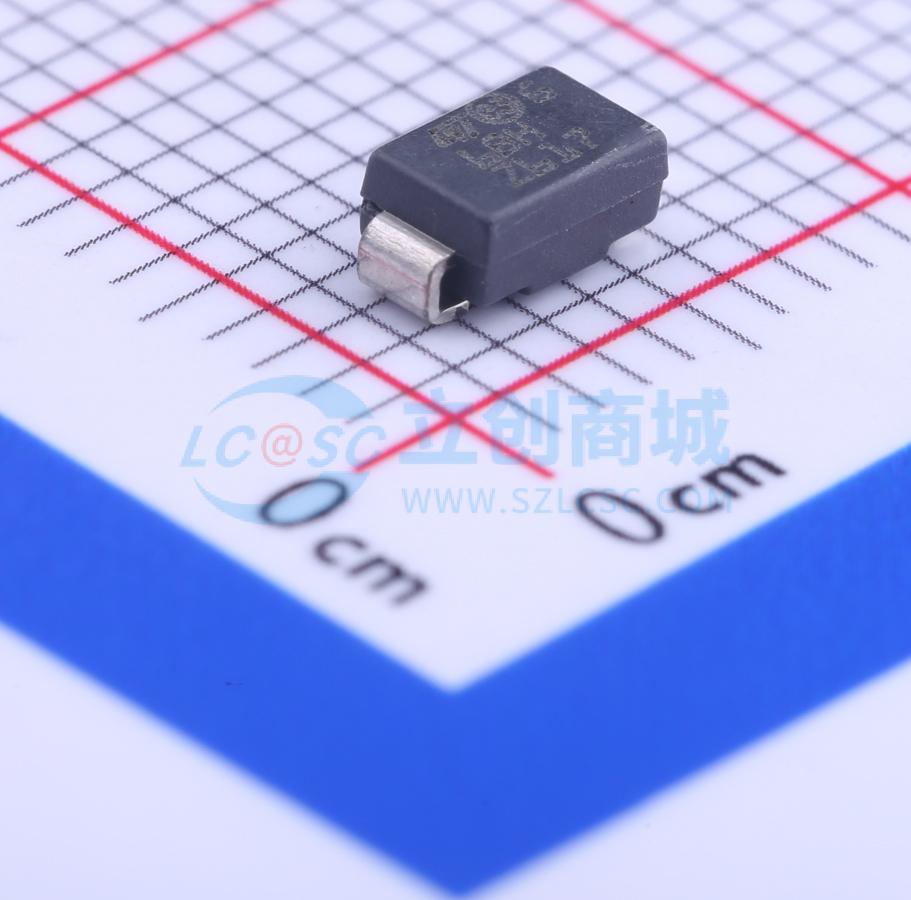

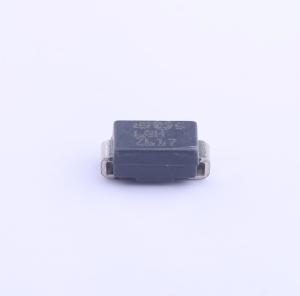

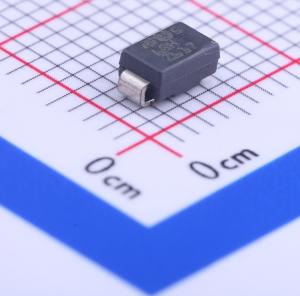

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 32.5V | |
| 峰值脉冲电流(Ipp) | 25.1A@8/20us | |
| 峰值脉冲功率(Ppp) | 4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 18.5V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMA6J瞬态抑制二极管（Transil）系列专为保护敏感设备免受静电放电影响而设计，符合IEC 61000 - 4 - 2、MIL STD 883方法3015标准，同时可抵御电气过应力，如IEC 61000 - 4 - 4和IEC 61000 - 4 - 5标准所规定的情况。它们通常适用于600 W（10/1000 µs）以下的浪涌。 这种平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温，以确保长期的可靠性和稳定性。其低钳位电压提供了更好的安全裕度，可保护敏感电路并延长其使用寿命。 采用SMA封装，可最大程度减少印刷电路板（PCB）的空间占用（SMA封装尺寸符合IPC 7531标准）。
商品特性
- 峰值脉冲功率：– 600 W（10/1000 µs）– 4 kW（8/20 µs）
- 关断电压范围：5 V至188 V
- 单向和双向类型
- 与标准系列相比，钳位电压更低
- 低漏电流：– 25 ℃时为0.2 µA，85 ℃时为1 µA
- 最大工作结温（Tj）：175 ℃
- 符合JEDEC注册的封装外形
- 符合IEC 61000 - 4 - 2四级标准：15 kV（空气放电），8 kV（接触放电）
- 符合MIL STD 883G方法3015 - 7：3B类，25 kV（人体模型）
交货周期
订货10-14个工作日购买数量
(5000个/圆盘，最小起订量 5000 个)个
起订量：5000 个5000个/圆盘
总价金额：
￥ 0.00近期成交1单
