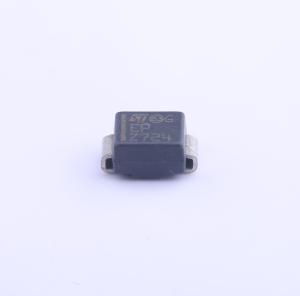

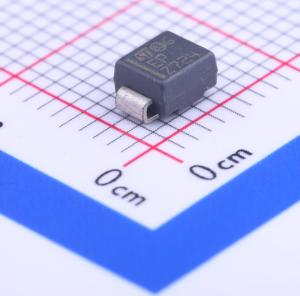

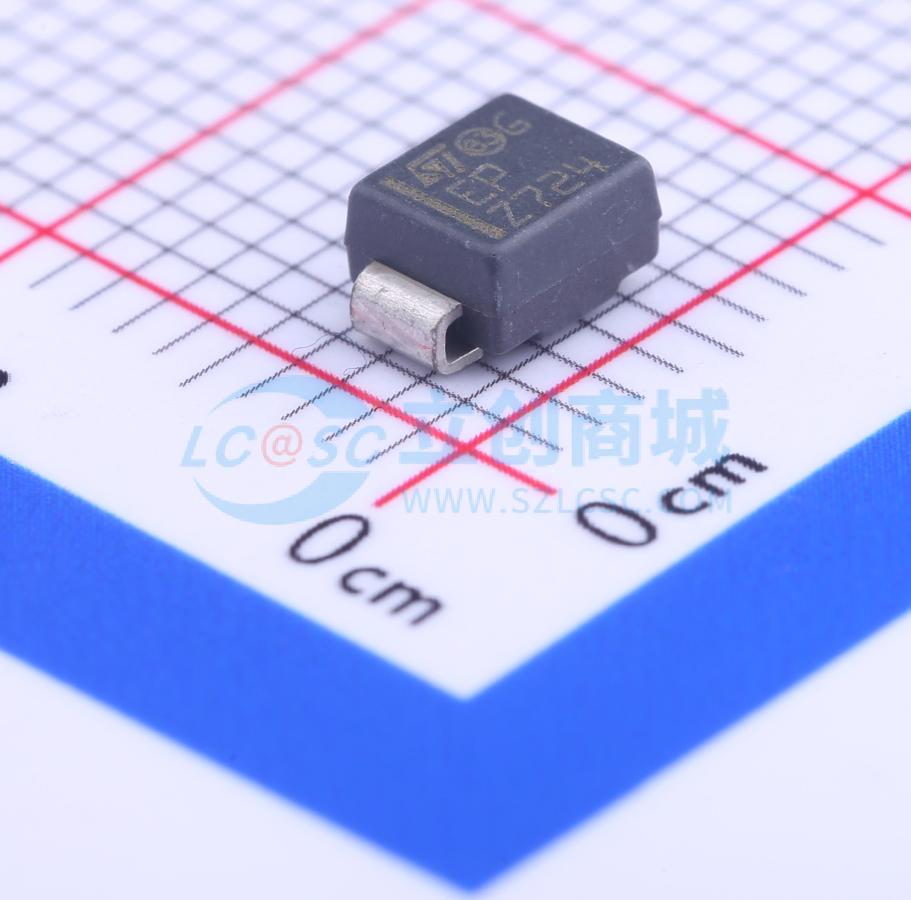

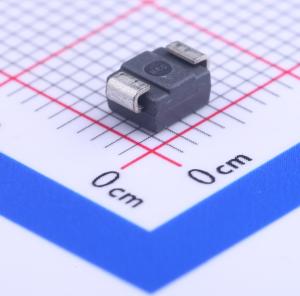

SM6T27A
单向TVS 23.1V截止 峰值浪涌电流：83A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM6T Transil 系列专为保护敏感设备而设计，可抵御符合 IEC 61000 - 4 - 2 和 MIL STD 883 方法 3015 标准的静电放电，以及符合 IEC 61000 - 4 - 4 和 5 标准的电气过应力。这些器件通常用于防护 600 W（10/1000 µs）以下的浪涌。平面技术使这些器件适用于高端设备和开关电源（SMPS），在这些应用中，需要低漏电流和高结温以确保长期的可靠性和稳定性。SM6T 采用 SMB 封装（SMB 焊盘尺寸符合 IPC 7531 标准）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SM6T27A
- 商品编号
- C133693
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 23.1V | |
| 钳位电压 | 48.3V | |
| 峰值脉冲电流(Ipp) | 83A@8/20us | |
| 峰值脉冲功率(Ppp) | 4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 27V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SM6T Transil 系列专为保护敏感设备而设计，可抵御符合 IEC 61000 - 4 - 2 和 MIL STD 883 方法 3015 标准的静电放电，以及符合 IEC 61000 - 4 - 4 和 5 标准的电气过应力。这些器件通常用于防护 600 W（10/1000 µs）以下的浪涌。 平面技术使这些器件适用于高端设备和开关电源（SMPS），在这些应用中，需要低漏电流和高结温以确保长期的可靠性和稳定性。 SM6T 采用 SMB 封装（SMB 焊盘尺寸符合 IPC 7531 标准）。
商品特性
- 脉冲峰值功率：– 600 W（10/1000 µs）– 4 kW（8/20 µs）
- 击穿电压范围：6.8 V 至 220 V
- 单向和双向类型
- 低漏电流：– 25 ℃ 时为 0.2 µA – 85 ℃ 时为 1 µA
- 最高工作结温（Tj）：150 ℃
- 在最高结温（Tjmax）下具有高功率能力：– 515 W（10/1000 µs）JEDEC 注册封装外形
- IEC 61000 - 4 - 2 四级：– 15 kV（空气放电）– 8 kV（接触放电）
- IEC 61000 - 4 - 5
- MIL STD 883G 方法 3015 - 7：3B 类：– 25 kV 人体模型（HBM）
- UL 497B，文件编号：QVGQ2.E136224
- 树脂符合 UL 94 V0 标准
- MIL - STD - 750 方法 2026 可焊性
- EIA STD RS - 481 和 IEC 60286 - 3 包装
- IPC 7531 焊盘尺寸
