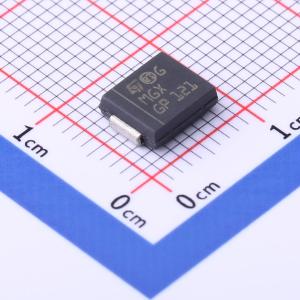

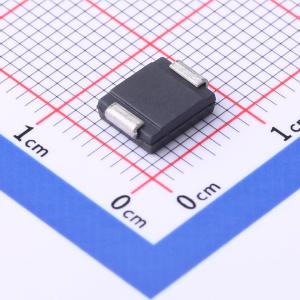

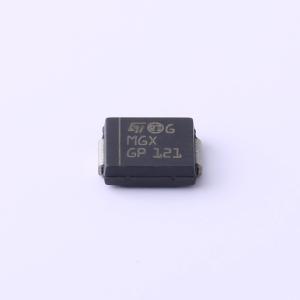

SM15T220A
单向TVS 188V截止 峰值浪涌电流：26A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM15T瞬态抑制二极管（Transil）系列旨在保护敏感设备免受符合IEC 61000 - 4 - 2和MIL STD 883方法3015标准的静电放电影响，以及符合IEC 61000 - 4 - 4和5标准的电气过应力影响。这些器件通常用于防护1500 W（10/1000 µs）以下的浪涌。平面技术使这些器件适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温以确保长期的可靠性和稳定性。SM15T采用SMC封装（SMC封装尺寸符合IPC 7531标准）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SM15T220A
- 商品编号
- C133710
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.396克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 188V | |
| 钳位电压 | 388V | |
| 峰值脉冲电流(Ipp) | 26A@8/20us | |
| 峰值脉冲功率(Ppp) | 10kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 231V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SM15T瞬态抑制二极管（Transil）系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电过应力影响。这些器件通常用于防护低于1500W（10/1000 μs）的浪涌。 平面工艺使这些器件适用于高端设备和开关电源（SMPS），此类应用需要低漏电流和高结温，以确保长期的可靠性和稳定性。 SM15T采用SMC封装（SMC封装尺寸符合IPC 7531标准）。
商品特性
- 峰值脉冲功率：
- 1500 W（10/1000 μs）
- 10kW（8/20 μs）
- 击穿电压范围：6.8 V至220 V
- 单向和双向类型
- 低漏电流：
- 25°C时为0.2 μA
- 85°C时为1 μA
- 最高工作结温（Tjmax）：150 °C
- 在Tjmax下的高功率能力：
- 1250 W（10/1000 μs）
- JEDEC注册封装外形
- 符合以下标准：
- IEC 61000 - 4 - 2 4级：
- 15kV（空气放电）
- 8kV（接触放电）
- MIL STD 883G方法3015 - 7：3B类
- 25kV人体模型（HBM）
- UL 497B文件编号：QVGQ2.E136224
- 树脂符合UL 94 V0等级
- EIA STD RS - 481和IEC 60286 - 3包装标准
- IPC 7531封装尺寸
- IEC 61000 - 4 - 2 4级：
