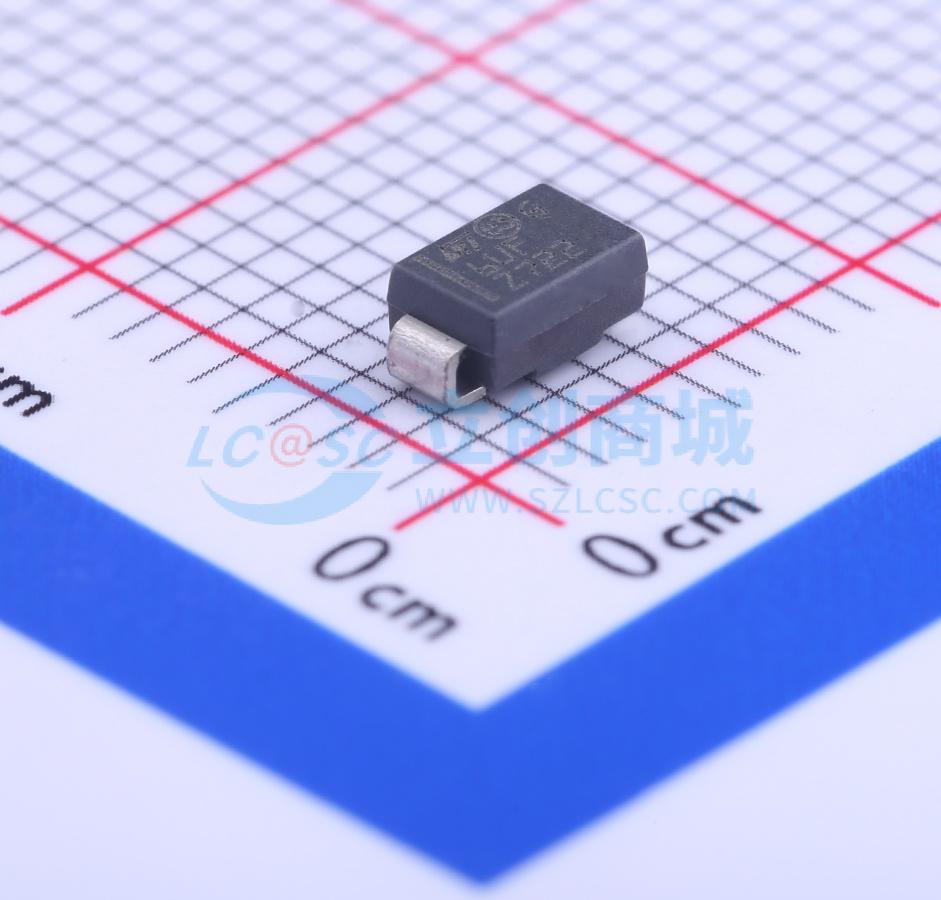

SMA6J12A-TR
单向TVS 12V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于保护敏感设备免受静电放电（根据 IEC 61000-4-2、MIL STD 883 方法 3015）和电气过应力（如 IEC 61000-4-4 和 5）的影响。通常适用于低于 600 W（10/1000 μs）的浪涌。这种平面技术使其适用于需要低泄漏电流和高结温的高端设备和开关电源，以提供长期的可靠性和稳定性。其低钳位电压为保护敏感电路提供了更好的安全裕度，并延长了预期使用寿命。采用 SMA 封装，可最大限度地减少 PCB 空间占用（SMA 焊盘尺寸符合 IPC 7531 标准）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMA6J12A-TR
- 商品编号
- C133682
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25.3V | |
| 峰值脉冲电流(Ipp) | 31A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 4kW@8/20us | |
| 击穿电压 | 14.7V | |
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMA6J 瞬态抑制二极管（Transil）系列专为保护敏感设备而设计，可抵御符合 IEC 61000 - 4 - 2、MIL STD 883 方法 3015 标准的静电放电，以及符合 IEC 61000 - 4 - 4 和 5 标准的电气过应力。它们通常适用于 600 W（10/1000 μs）以下的浪涌。 这种平面技术使其适用于高端设备和开关模式电源（SMPS），这些应用需要低漏电流和高结温，以随时间提供可靠性和稳定性。其低钳位电压提供了更好的安全裕度，可保护敏感电路并延长预期使用寿命。 采用 SMA 封装，可最大限度减少印刷电路板（PCB）的空间占用（SMA 焊盘尺寸符合 IPC 7531 标准）。
商品特性
- 峰值脉冲功率：
- 600 W（10/1000 μs）
- 4 kW（8/20 μs）
- 关断电压范围：5 V 至 188 V
- 单向和双向类型
- 与标准系列相比，钳位电压更低
- 低漏电流：
- 25 °C 时为 0.2 μA
- 85 °C 时为 1 μA
- 最大工作结温（Tj）：175 °C
- JEDEC 注册封装外形
- IEC 61000 - 4 - 2 四级标准：
- 15 kV（空气放电）
- 8 kV（接触放电）
- MIL STD 883G - 方法 3015 - 7：3B 类
- 25 kV（人体模型）
