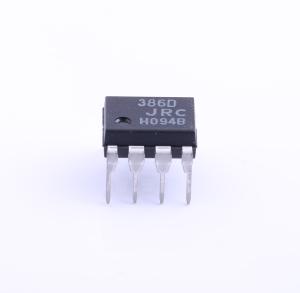

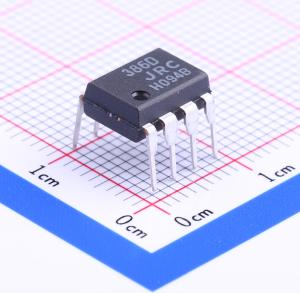

温馨提醒：图片仅供参考，商品以实物为准
NJM386D-#ZZZB
停产 500mW单声道AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低电压音频放大器
- 品牌名称
- JRC
- 商品型号
- NJM386D-#ZZZB
- 商品编号
- C13813
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 500mWx1@16Ω | |
| 工作电压 | 4V~12V |
商品概述
NJM386是一款为低电压消费类应用设计的功率放大器。其增益在内部设定为20，以减少外部元件数量，但在引脚1和8之间添加一个外部电阻和电容，可将增益提高至最高200的任意值。 输入以地为参考，而输出会自动偏置到电源电压的一半。当使用6V电源供电时，静态功耗仅为24毫瓦，这使得NJM386非常适合电池供电应用。
商品特性
- 工作电压（4V~12V）
- 最少的外部元件
- 低工作电流（3mA）
- 电压增益（20 - 200）
- 单电源供电
- 输出失调电压自动居中
- 封装形式：DIP8、SIP8、DMP8
- 双极技术
应用领域
- 调幅 - 调频收音机放大器
- 便携式磁带播放器放大器
- 对讲机
- 电视音响系统
- 线路驱动器
- 超声波驱动器
- 小型伺服驱动器
- 电源转换器
