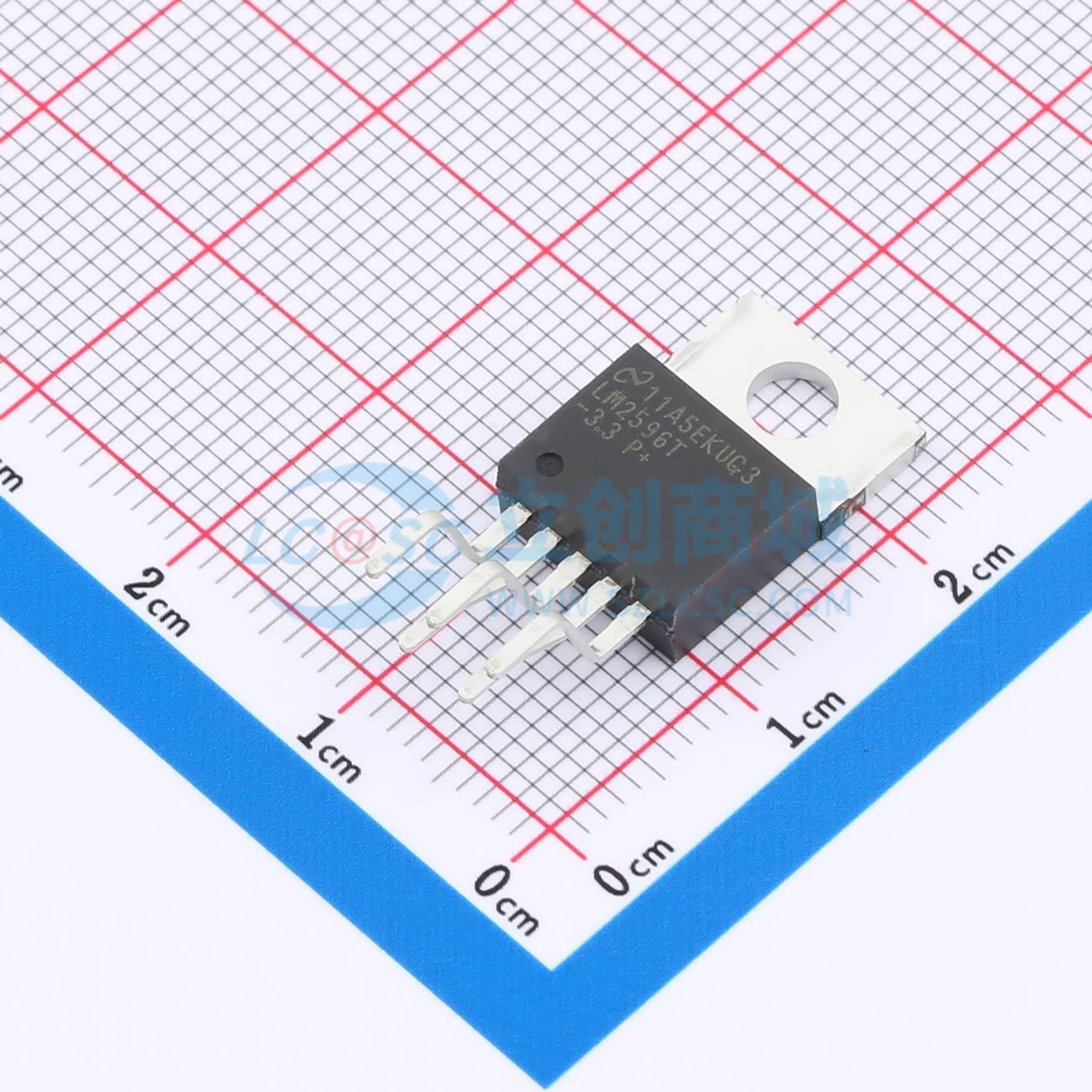

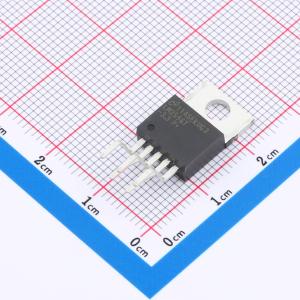

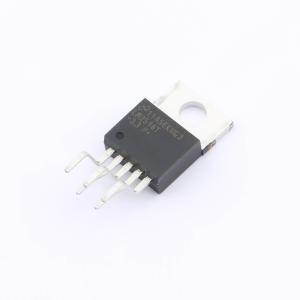

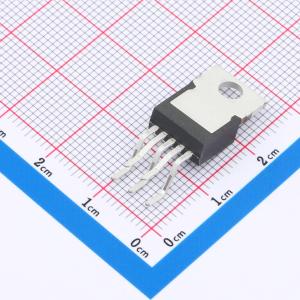

LM2596T-3.3/LF03

LM2596 系列稳压器是为降压开关稳压器提供所有有效功能的单片集成电路，能够驱动 3A 的负载，并且拥有出色的线路和负载调节性能。这些器件可提供 3.3V、5V、12V 固定输出电压和可调节输出电压版本。 这类稳压器不仅需要很少的外部元件，而且简单易用，还具有内部频率补偿和固定频率振荡器。 LM2596 系列在 150kHz 的开关频率下运行，因此采用的滤波器组件比更低频率的开关稳压器所需的组件尺寸更小。可采用具有多种不同引线折弯选项的标准 5 引脚 TO-220 封装，以及 5 引脚 TO-263 表面贴装封装。 新产品 LMR33630 提供更低的 BOM 成本、更高的效率、更小的解决方案尺寸（减小 85%）以及诸多其他特性。 A standard series of inductors are available from several different manufacturers optimized for use with the LM2596 series. This feature greatly simplifies the design of switch-mode power supplies. Other features include a ±4% tolerance on output voltage under specified input voltage and output load conditions, and ±15% on the oscillator frequency. External shutdown is included, featuring typically 80 μA standby current. Self-protection features include a two stage frequency reducing current limit for the output switch and an overtemperature shutdown for complete protection under fault conditions.

• 可调输出电压范围：1.2V 至 37V，在各种线路和负载条件下的最高电压容差为 ±4%
• 采用 TO-220 和 TO-263 封装
• 输出负载电流为 3A
• 输入电压范围高达 40V
• 只需要四个外部元件
• 出色的线路和负载调节规格
• 150kHz 固定频率内部振荡器
• TTL 关断功能
• 低功耗待机模式，IQ 典型值为 80μA
• 高效率
• 使用现成的标准电感器
• 热关断和电流限制保护
• 可使用 LM2596 并借助 WEBENCH PowerDesigner 创建定制设计方案

• 电器
• 电网基础设施
• EPOS
• 家庭影院
